Raspberry Pi with Soil Moisture Sensor - 라즈베리 파이 토양 수분 센서

토양 수분 센서를 라즈베리 파이와 함께 사용해 보자.



라즈베리 파이는 아날로그 신호를 입력 받을 수 없기 때문에 ADC(MCP3008)를 사용해야 한다.



Analog-Digital Converter

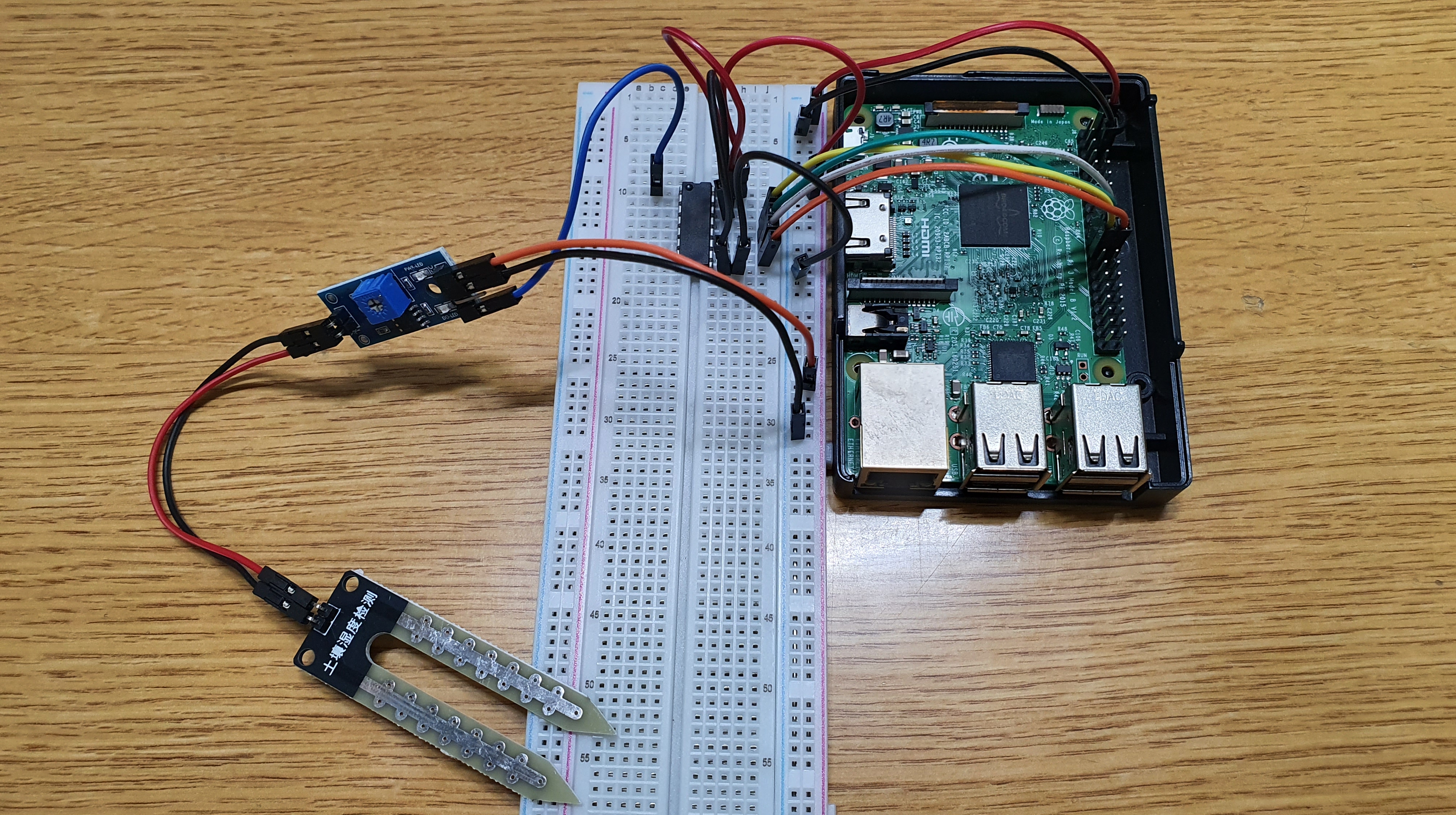

라즈베리 파이 - ADC - 토양 수분 센서를 연결한다.





ADC            -       Raspberry Pi

VDD                                5V
VREF                               5V
AGND                            Ground
CLK                           GPIO11(SCLK)
DOUT                         GPIO9(MISO)
DIN                            GPIO10(MOSI)
CS/SHDN                    GPIO8(CE0)
DGND                            Ground



Soil Moisture Sensor   -   ADC(Raspberry Pi)

VCC                                       (5V)

GND                                    (Ground)

A0                                         CH0



라즈베리 파이에서 raspi-config를 실행한다.





3 Interface Options를 선택한다.



I4 SPI를 선택한다.



YES를 선택한다.



SPI가 활성화 된다.





git이 설치되어 있지 않다면 설치한다.



py-spidev를 다운 받는다.



다운받은 py-spidev 디렉토리로 이동하고 설치한다



수분량을 감지하는 소스를 입력하고 저장한다.





소스를 실행하면 센서에서 읽은 값이 표시된다.

※ 참고

Python Spidev
