[KICAD] Adding a logo to your PCB - PCB에 회사 로고, 그림 넣기

KiCad에는 PCB에 로고(그림)를 넣는 메뉴가 없다. 직선과 원만으로 로고를 그리기는 어려우므로 아래 방법을 사용한다.

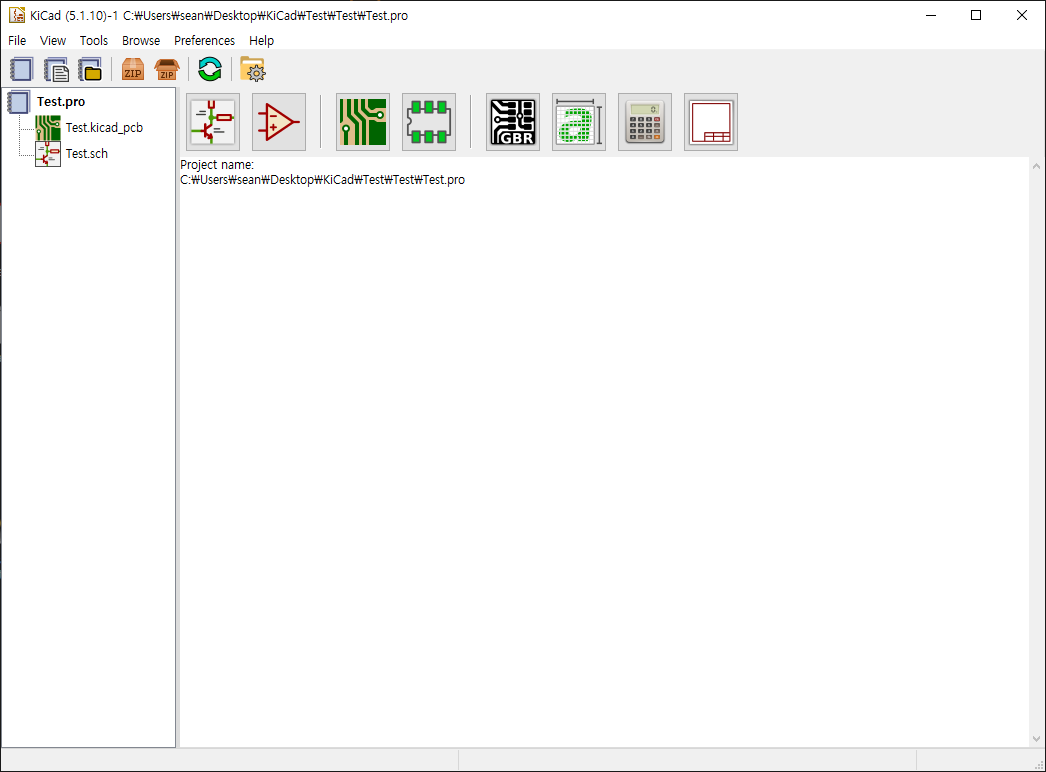

KiCad를 실행하고 새로운 프로젝트를 만든다.

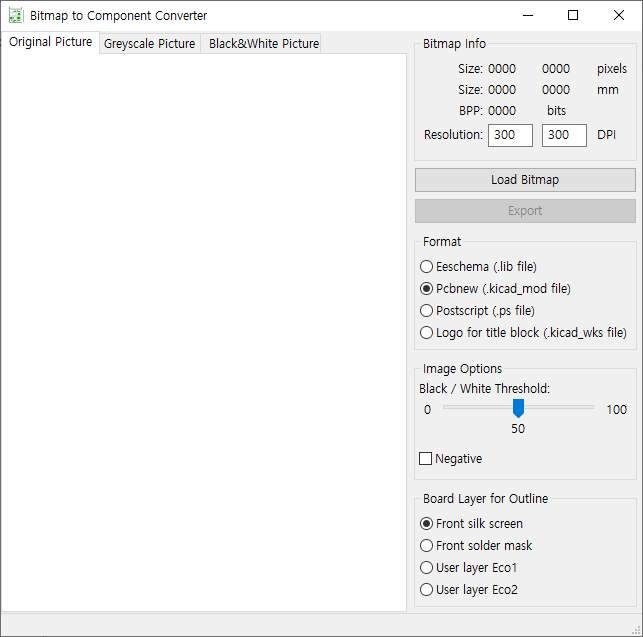

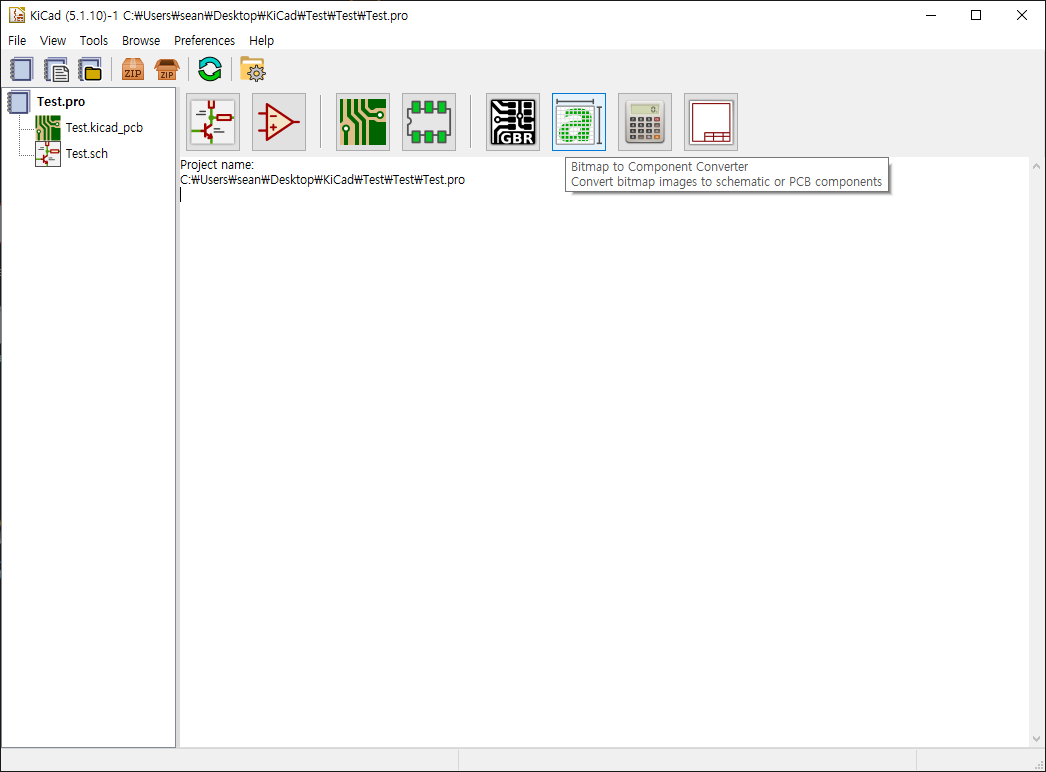

Bitmap to Component Converter를 실행한다.

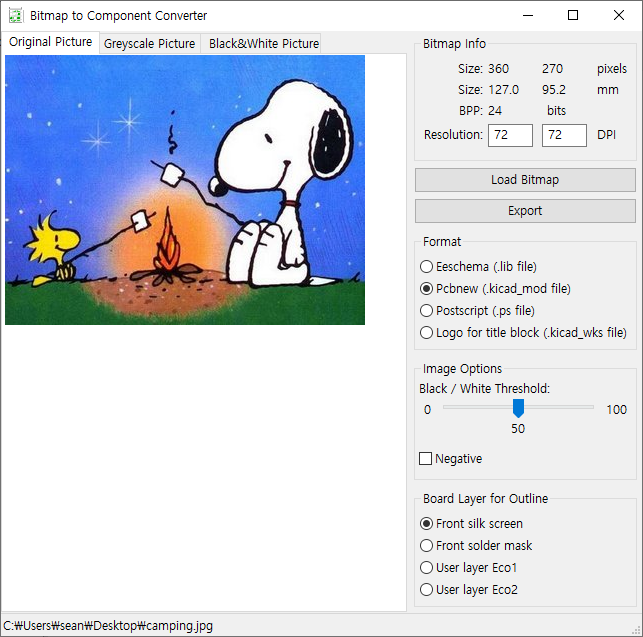

Load Bitmap 버튼을 클릭하고 원하는 로고나 사진을 불러온다.



Format은 Pcbnew(.kicad_mod file), Board Layer for Outline은 Front silk screen으로 선택한다.



Greyscale Picture

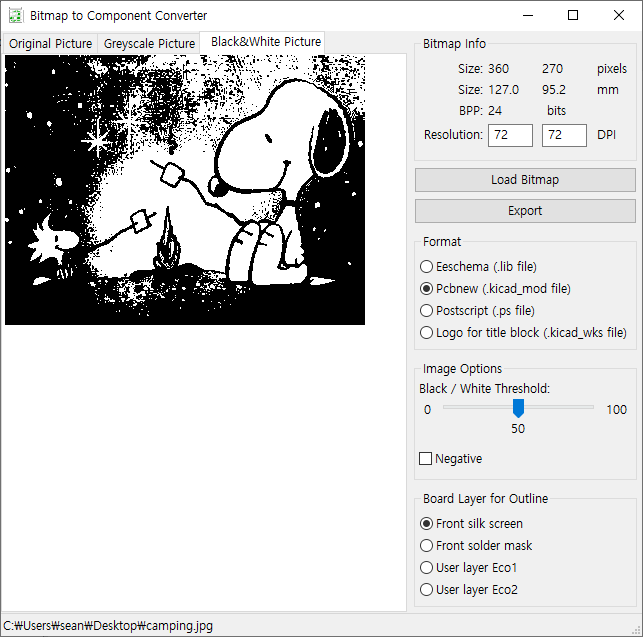

Black&White Picture

PCB위에 silk screen으로 적용하는 경우 결과는 Black&White Picture와 거의 같다. Picture가 마음에 들지 않는다면 원본 파일을 적당히 전처리 해 준다. 이미지가 너무 크거나 작다면 미리 사이즈를 수정해야 할 수도 있다. 상단의 Bitmap Info와 Image Options의 Black/White Threshold를 확인하자.



이미지 선택이 완료 되었으면 Export를 클릭하고 적당한 폴더에 Pcbnew 파일을 만든다.

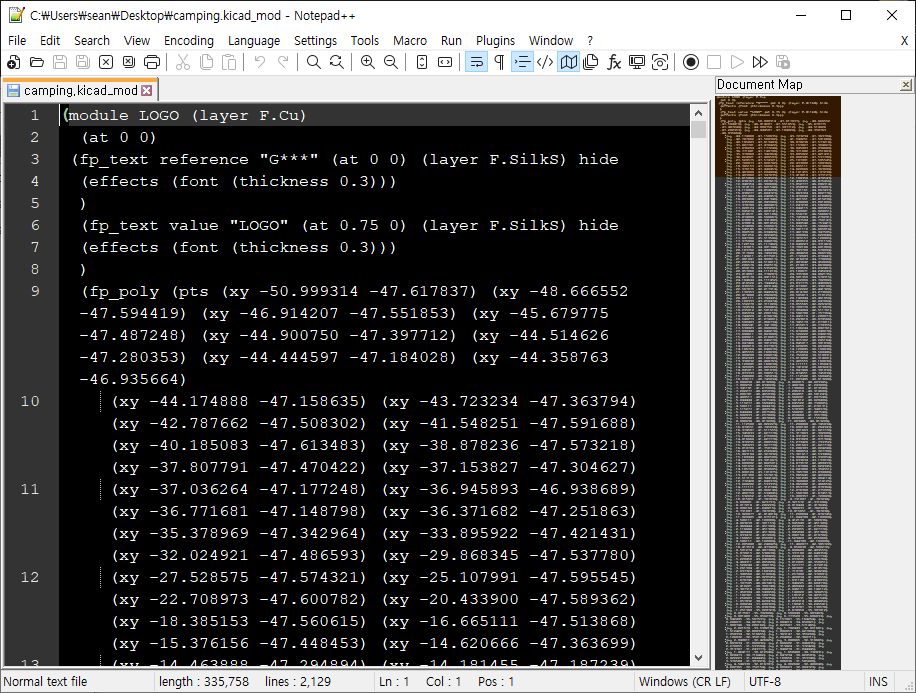

생성된 Pcbnew(.kicad_mod) 파일은 이미지 정보가 들어있는 텍스트 파일이다.

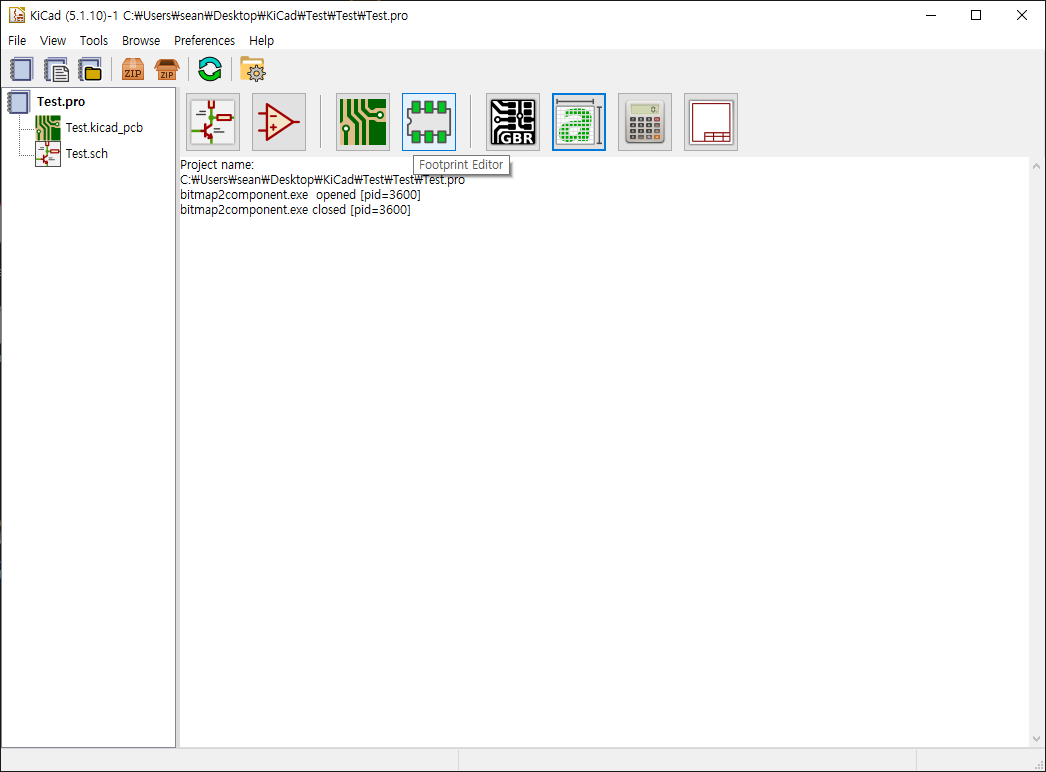

Bitmap to Component Converter를 종료하고 Footprint Editor를 클릭한다.

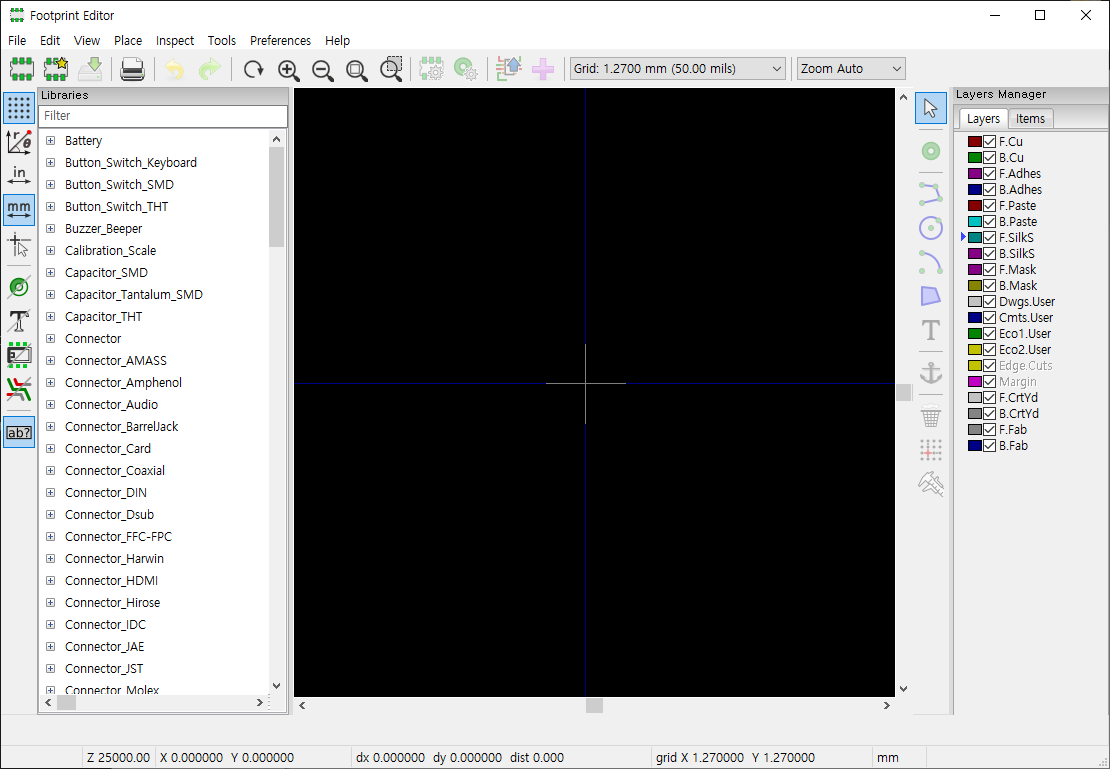

Footprint Editor

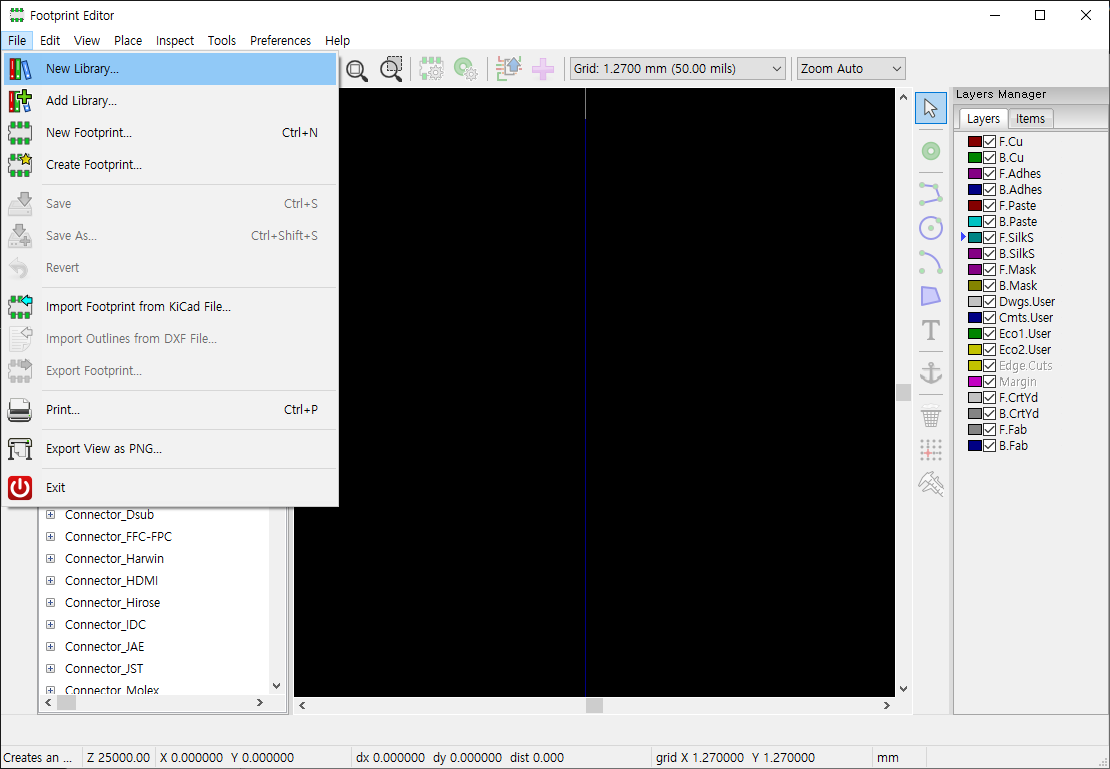

File - New Library...를 클릭한다.

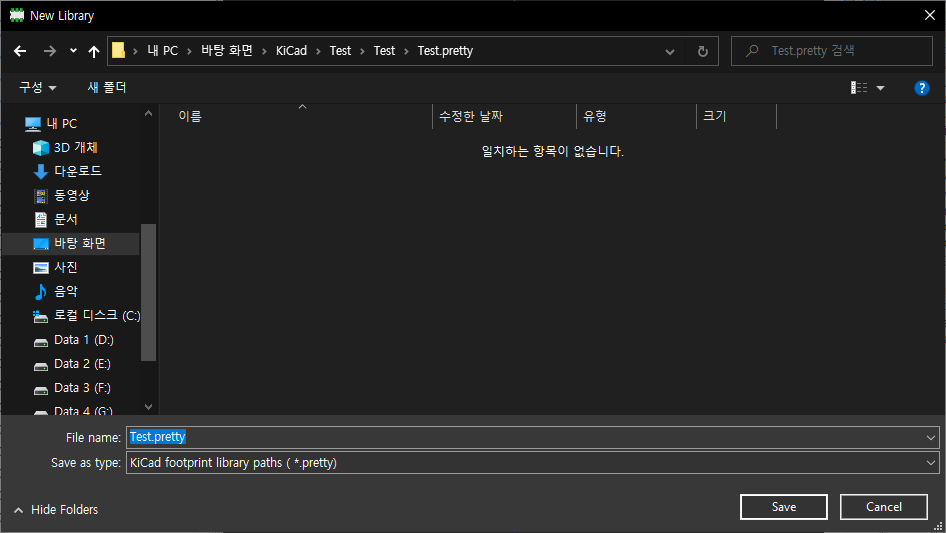

적당한 폴더에 라이브러리 경로 파일(.pretty)을 저장한다.

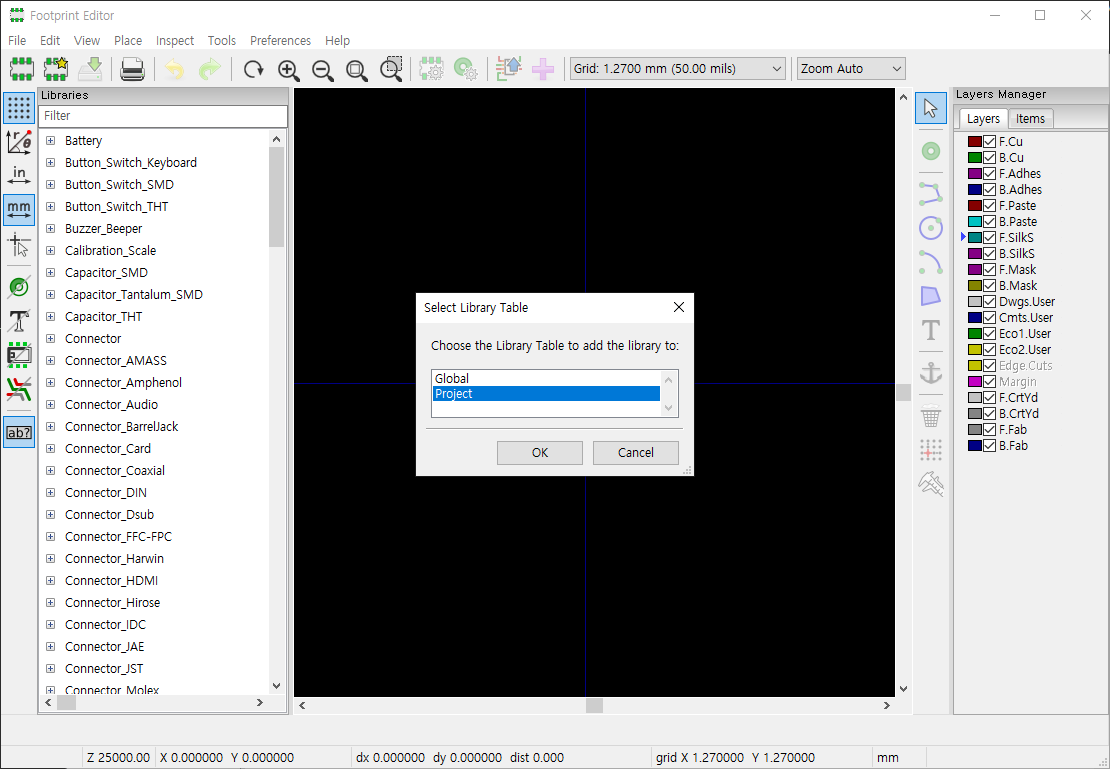

이 프로젝트에서만 사용할 Footprint 라이브러리라면 Project를 선택한다.

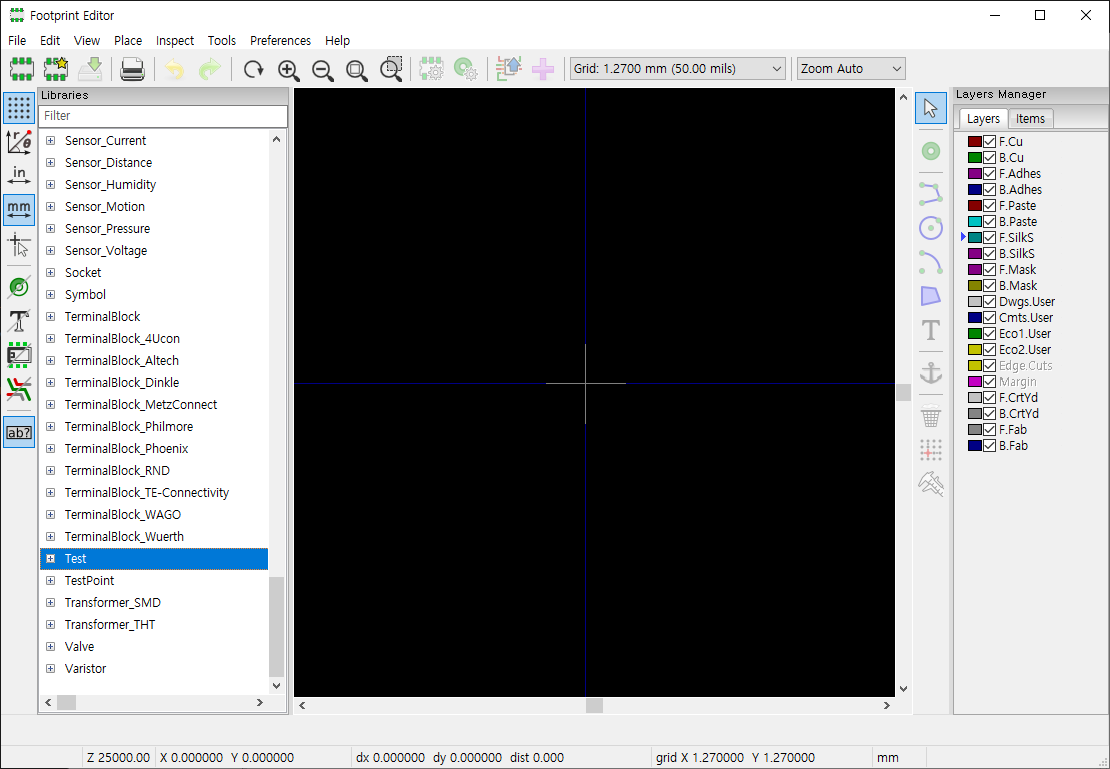

Test 라이브러리가 만들어졌다.

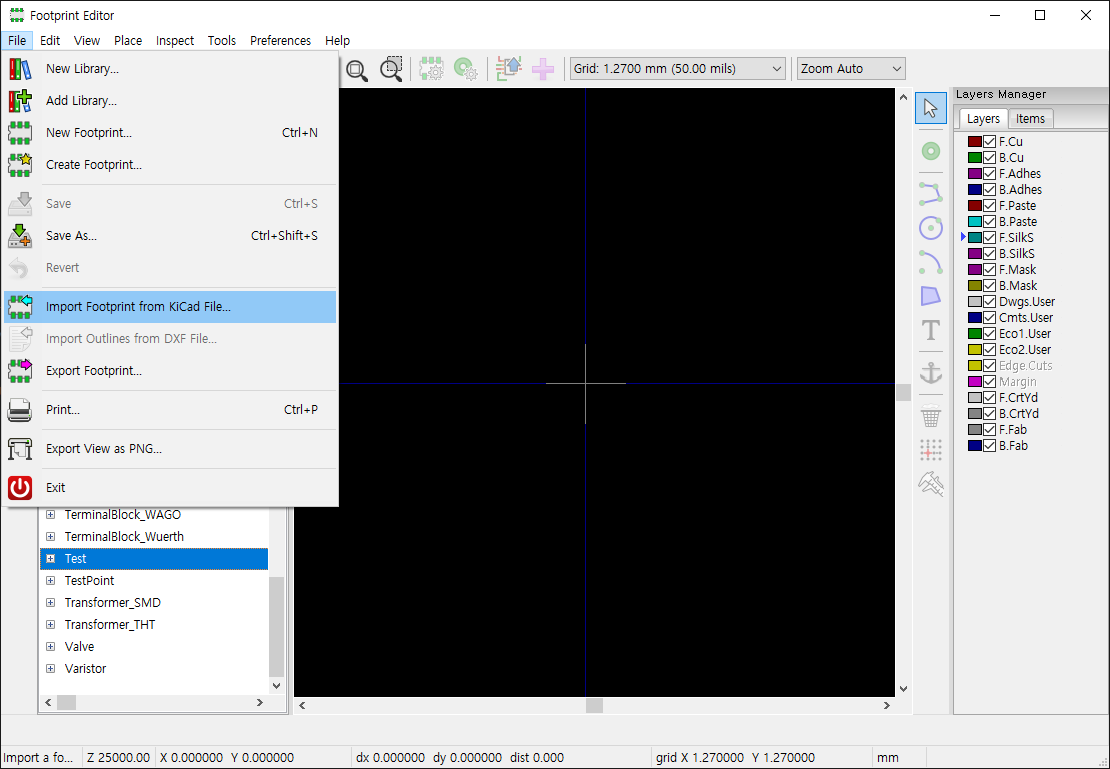

File - Import Footprint from KiCad File...을 클릭하고 Bitmap to Component Converter에서 만든 Pcbnew 파일을 선택한다.

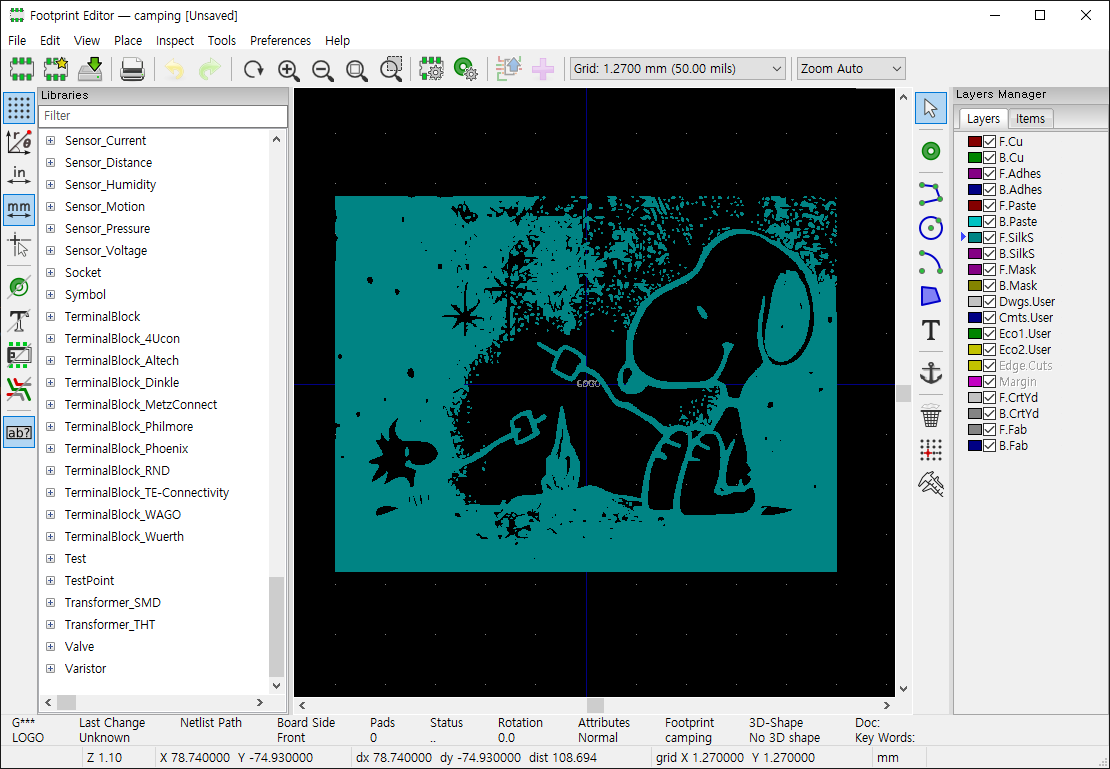

이미지가 import된다.





File - Save를 클릭하고 Test 라이브러리에 저장한다.

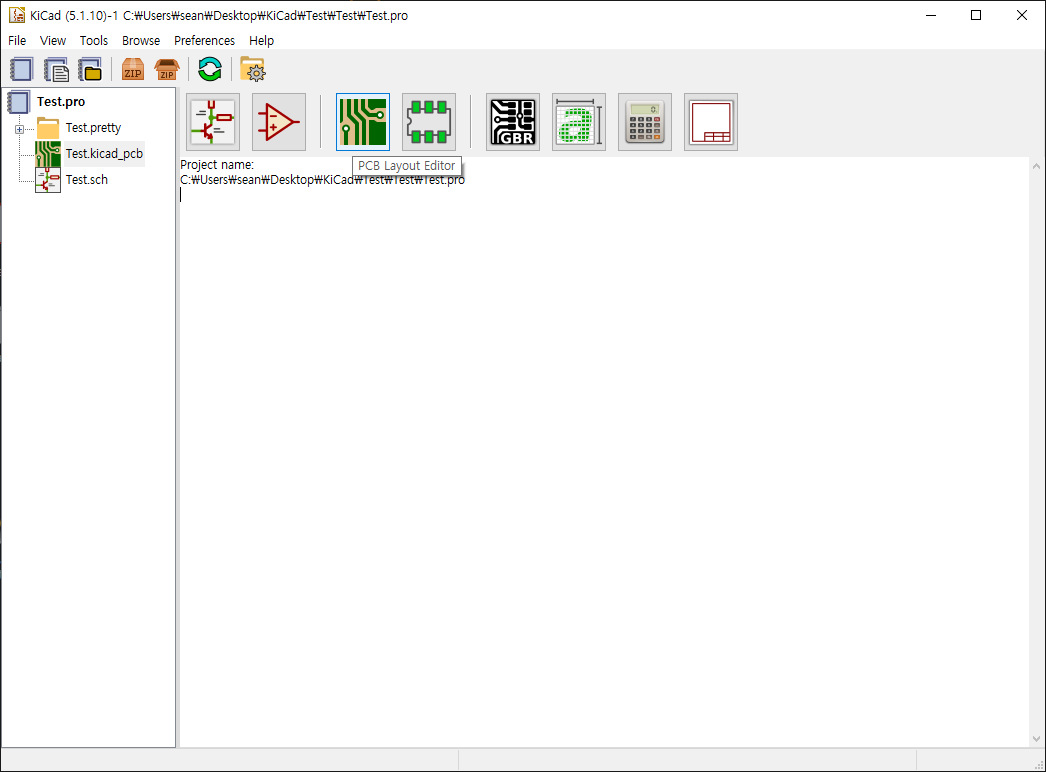

Footprint Editor를 종료하고 PCB Layout Editor를 클릭한다.

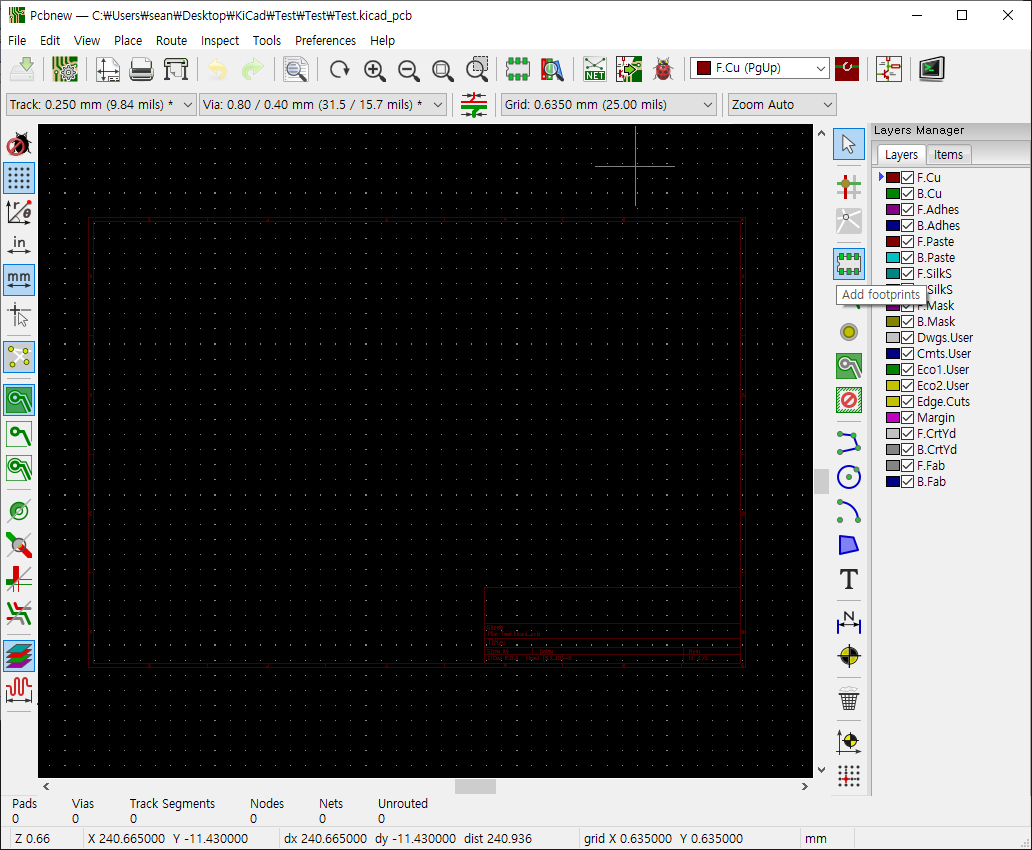

Add footprints를 클릭한다.



Footprint Editor에서 저장한 Test - camping을 선택한다.

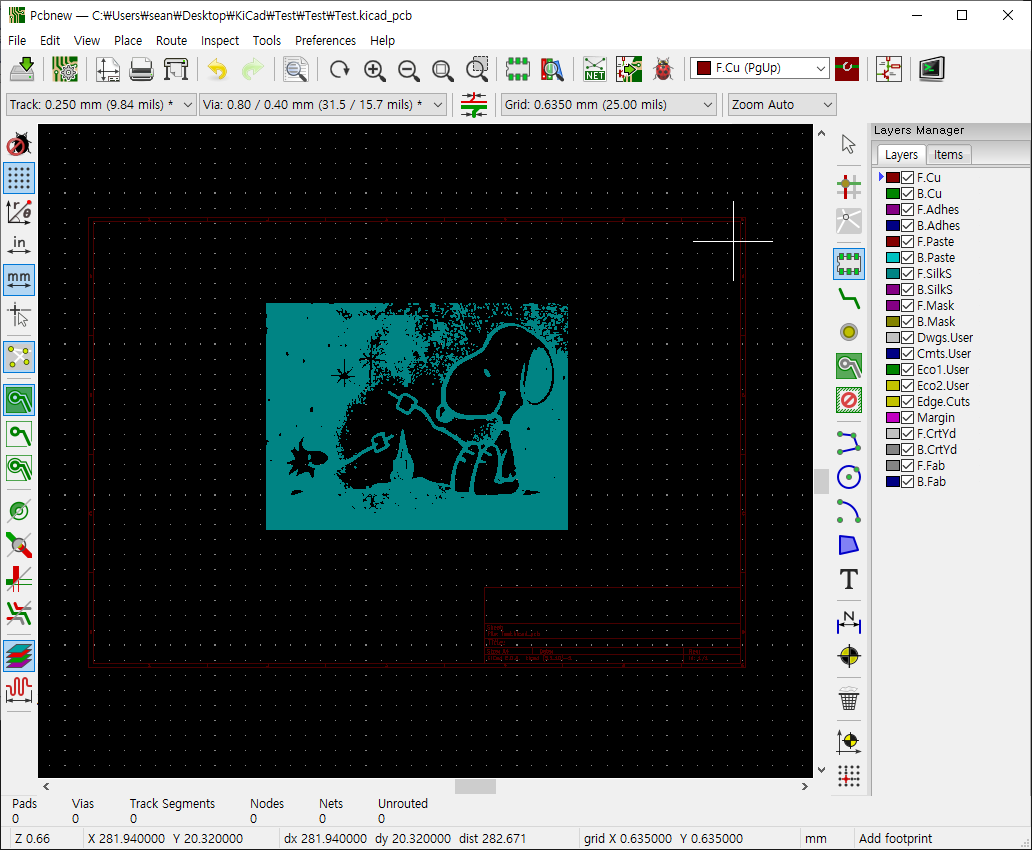

이미지가 silk screen으로 표시된다.

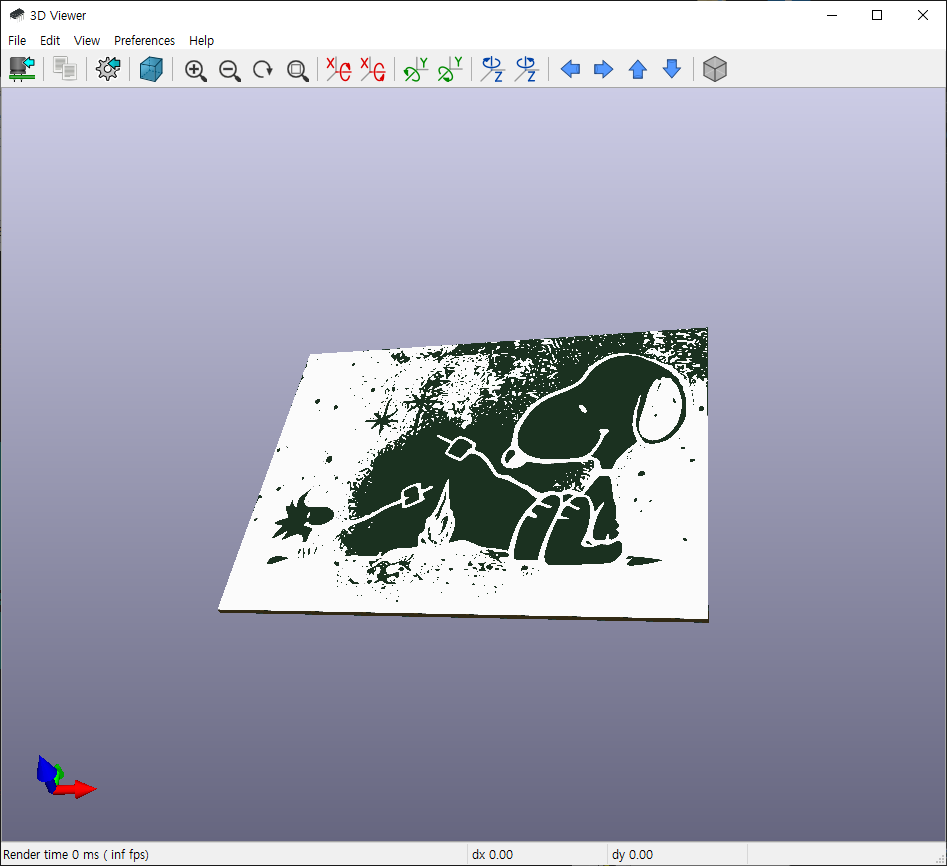

이렇게 완성된다.
