파이게임에 간단한 카메라를 만들어 보자.



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
import pygame

pygame.init()
pygame.display.set_caption("Pygame Simple Camera")
screen = pygame.display.set_mode((640480), flags=pygame.RESIZABLE, vsync=1)
clock = pygame.time.Clock()

class Camera():
    def __init__(self):
        self.offset = pygame.math.Vector2(00)
        self.speed = 4

camera = Camera()

def LoadImage(path, scale=None, colorkey=None):
    image = pygame.image.load(path).convert()

    if scale is not None:
        image = pygame.transform.scale(image, (image.get_width()*scale, image.get_height()*scale))

    if colorkey is not None:
        if colorkey == -1:
            colorkey = image.get_at((00))
        image.set_colorkey(colorkey)

    return image

class Sprite(pygame.sprite.Sprite):
    def __init__(self, spriteName, position, frames):
        pygame.sprite.Sprite.__init__(self)

        self.elapsedTime = 0
        self.limitTime = 1000/frames
        # 1초에 한 사이클. 스프라이트가 8프레임이라면 frames에 8을 대입한다.

        self.direction = 1
        self.speed = 4
        self.index = 0
        self.images = [ LoadImage(spriteName, 3-1) ]
        self.image = self.images[self.index]
        self.rect = self.image.get_rect(center=position)

    def flip_image(self):
        self.images = [pygame.transform.flip(image, TrueFalsefor image in self.images]
        self.image = self.images[self.index]

    def update(self):
        if (camera.offset.x != 0 or camera.offset.y != 0):
                self.rect.move_ip(camera.offset.x, camera.offset.y)

        # 1초에 frame번 image 업데이트.
        # self.elapsedTime += clock.get_time()
        # if self.elapsedTime < self.limitTime:
        #     pass
        # else:
        #     self.elapsedTime = 0
        #     self.index += 1
        #     if self.index >= len(self.images):
        #         self.index = 0
        #     self.image = self.images[self.index]

def main():
    player = Sprite("character.bmp", (screen.get_width()/2, screen.get_height()/2), 1)
    shop = Sprite("shop.bmp", (screen.get_width()/2, screen.get_height()/2), 1)
    all_sprites = pygame.sprite.Group()
    all_sprites.add(shop)
    all_sprites.add(player)

    running = True

    while running:
        for event in pygame.event.get():
            if event.type == pygame.QUIT:
                running = False
            elif event.type == pygame.KEYDOWN and event.key == pygame.K_ESCAPE:
                running = False

        keys = pygame.key.get_pressed()
        if keys[pygame.K_LEFT]:
            if player.direction > 0:
                player.flip_image()
                player.direction = -1
            player.rect.move_ip(-player.speed, 0)

        if keys[pygame.K_RIGHT]:
            if player.direction < 0:
                player.flip_image()
                player.direction = 1
            player.rect.move_ip(player.speed, 0)

        if keys[pygame.K_UP]:
            if player.direction < 0:
                player.flip_image()
                player.direction = 1
            player.rect.move_ip(0-player.speed)

        if keys[pygame.K_DOWN]:
            if player.direction < 0:
                player.flip_image()
                player.direction = 1
            player.rect.move_ip(0, player.speed)

        # 카메라 이동
        if keys[pygame.K_a]:
            camera.offset.x = camera.speed
        if keys[pygame.K_d]:
            camera.offset.x = -camera.speed
        if keys[pygame.K_w]:
            camera.offset.y = camera.speed
        if keys[pygame.K_s]:
            camera.offset.y = -camera.speed

        all_sprites.update()

        # 스프라이트 업데이트 후 카메라 오프셋 초기화
        camera.offset.x = camera.offset.y = 0

        screen.fill("black")
        all_sprites.draw(screen)
        pygame.display.flip()

        clock.tick(60)

    pygame.quit()

if __name__ == '__main__':
  main()




코드를 입력하고 실행한다. set_mode()에 vsync 파라미터를 1로 설정하지 않으면 스프라이트가 움직일때 screen tearing 현상이 일어날 수 있다.

pygame.display.set_mode(..., vsync=1)

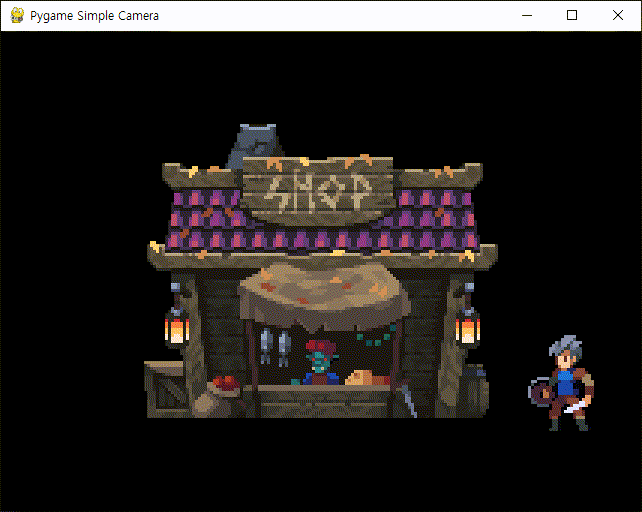

방향키로 캐릭터를, wasd로 카메라를 움직인다.



※ 참고

Cameras in Pygame



반응형
Posted by J-sean
:
반응형

SDL에 2D 카메라를 만들어 보자.



0.00MB
0.03MB





1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
#include "SDL.h"

class Camera {
public:
    int m_width;
    int m_height;
    int m_cameraBorder;
    int m_target_width;
    int m_target_height;
    float m_x, m_y;
    SDL_Texture* m_targetTexture;
public:
    Camera(SDL_Renderer* renderer, int width, int height, int border, SDL_BlendMode mode) {
        m_width = width;
        m_height = height;
        m_cameraBorder = border;
        m_target_width = width + border * 2;
        m_target_height = height + border * 2;
        m_x = 0;
        m_y = 0;
        m_targetTexture = SDL_CreateTexture(renderer, SDL_PIXELFORMAT_RGBA32, SDL_TEXTUREACCESS_TARGET,
            m_target_width, m_target_height);
        SDL_SetTextureBlendMode(m_targetTexture, mode);
    }
    void Draw(SDL_Renderer* renderer, int windowHeight) {
        float pixel_h = (float)windowHeight / m_height;
        float correction_x = (int)m_x - m_x;
        float correction_y = (int)m_y - m_y;
        SDL_Rect dst = { (int)(correction_x * pixel_h - pixel_h * m_cameraBorder),
            (int)(correction_y * pixel_h - pixel_h * m_cameraBorder),
            (int)(m_target_width * pixel_h),
            (int)(m_target_height * pixel_h) };
        SDL_RenderCopy(renderer, m_targetTexture, NULL&dst);
    }
    void Update(int xDirection, int yDirection) {
        m_x += 0.5f * xDirection;
        m_y += 0.5f * yDirection;
    }
    void CameraReset(SDL_Renderer* renderer, int width, int height, int border, SDL_BlendMode mode) {
        m_width = width;
        m_height = height;
        m_cameraBorder = border;
        m_target_width = width + border * 2;
        m_target_height = height + border * 2;
        SDL_DestroyTexture(m_targetTexture);
        m_targetTexture = SDL_CreateTexture(renderer, SDL_PIXELFORMAT_RGBA32, SDL_TEXTUREACCESS_TARGET,
            m_target_width, m_target_height);
        SDL_SetTextureBlendMode(m_targetTexture, mode);
    }
    ~Camera() {
        SDL_DestroyTexture(m_targetTexture);
    }
};

class Sprite {
public:
    int width;
    int height;
    float m_destX, m_destY;
    SDL_Surface* surface;
    SDL_Texture* texture;
public:
    Sprite(SDL_Renderer* renderer, const char* filename) {
        surface = SDL_LoadBMP(filename);
        width = surface->w;
        height = surface->h;
        m_destX = 0;
        m_destY = 0;
        texture = SDL_CreateTextureFromSurface(renderer, surface);
        SDL_FreeSurface(surface);
    }
    void DrawSprite(SDL_Renderer* renderer, Camera* camera, int x, int y) {
        SDL_Rect destRect = { (int)(m_destX - camera->m_x) + camera->m_cameraBorder + x,
                (int)(m_destY - camera->m_y) + camera->m_cameraBorder + y,
                width, height };

        SDL_RenderCopy(renderer, texture, NULL&destRect);
    }
    ~Sprite() {
        SDL_DestroyTexture(texture);
    }
};

int main(int argc, char** argv) {
    const int Window_Width = 640;
    const int Window_Height = 480;

    SDL_Init(SDL_INIT_VIDEO | SDL_INIT_EVENTS);
    SDL_Window* window = SDL_CreateWindow("SDL Simple Camera", SDL_WINDOWPOS_CENTERED,
        SDL_WINDOWPOS_CENTERED, Window_Width, Window_Height, SDL_WINDOW_RESIZABLE);
    SDL_assert(window);

    SDL_SetHint(SDL_HINT_RENDER_BATCHING, "1");
    SDL_Renderer* renderer = SDL_CreateRenderer(window, -1, SDL_RENDERER_ACCELERATED |
        SDL_RENDERER_PRESENTVSYNC);
    SDL_assert(renderer);

    // Init
    Camera camera = Camera(renderer, 1601201, SDL_BLENDMODE_BLEND);
    SDL_assert(camera.m_targetTexture);
    Sprite shopSprite = Sprite(renderer, "shop.bmp");
    Sprite characterSprite = Sprite(renderer, "character.bmp");

    int xDirection = 0;
    int yDirection = 0;

    SDL_Event event;
    bool quit = false;

    while (!quit) {
        while (SDL_PollEvent(&event)) {
            switch (event.type) {
            case SDL_QUIT:
                quit = true;
                break;
            case SDL_KEYDOWN:
                if (event.key.keysym.sym == SDLK_ESCAPE)
                    quit = true;
                if (event.key.keysym.sym == SDLK_LEFT)
                    xDirection = -1;
                if (event.key.keysym.sym == SDLK_RIGHT)
                    xDirection = 1;
                if (event.key.keysym.sym == SDLK_UP)
                    yDirection = -1;
                if (event.key.keysym.sym == SDLK_DOWN)
                    yDirection = 1;
                if (event.key.keysym.sym == SDLK_r)
                    camera.CameraReset(renderer, 1601201, SDL_BLENDMODE_BLEND);
                if (event.key.keysym.sym == SDLK_e)
                    camera.CameraReset(renderer, 6404801, SDL_BLENDMODE_BLEND);
                break;

            default:
                xDirection = 0;
                yDirection = 0;
                break;
            }
        }
        camera.Update(xDirection, yDirection);

        // Camera target
        SDL_SetRenderTarget(renderer, camera.m_targetTexture);
        SDL_SetRenderDrawColor(renderer, 0000xFF);
        SDL_RenderClear(renderer);

        // Draw Sprite
        shopSprite.DrawSprite(renderer, &camera, 00);
        characterSprite.DrawSprite(renderer, &camera, 11666);

        // Screen target
        SDL_SetRenderTarget(renderer, NULL);
        SDL_SetRenderDrawColor(renderer, 0x000xFF0x000xFF);
        SDL_RenderClear(renderer);

        camera.Draw(renderer, Window_Height);

        SDL_RenderPresent(renderer);
    }

    SDL_DestroyRenderer(renderer);
    SDL_DestroyWindow(window);
    SDL_Quit();

    return 0;
}




코드를 입력하고 빌드한다.

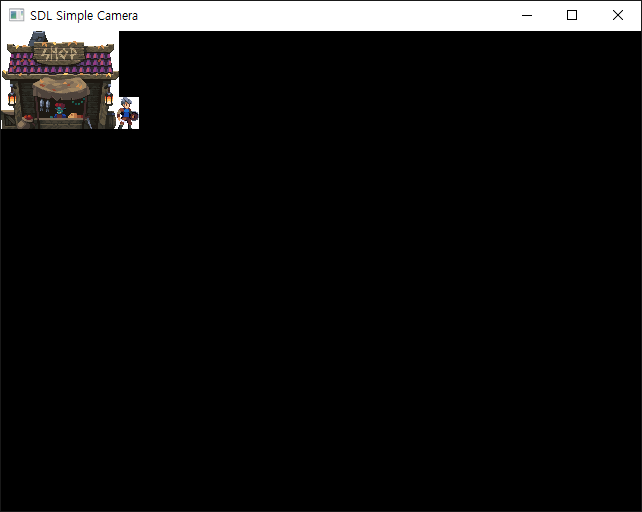

실행하면 shop과 character 스프라이트가 표시된다.

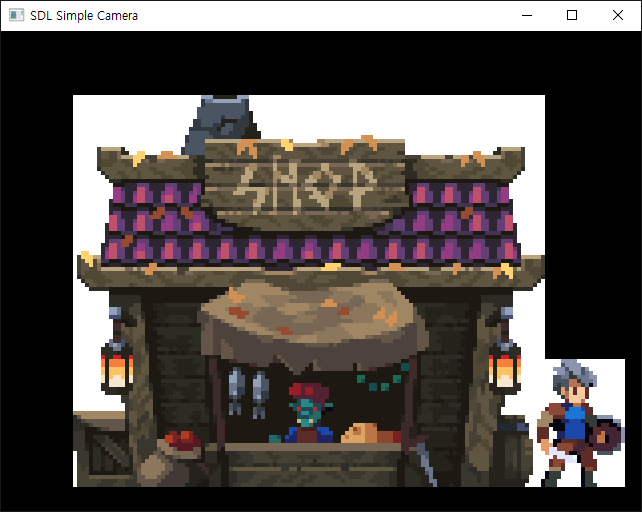

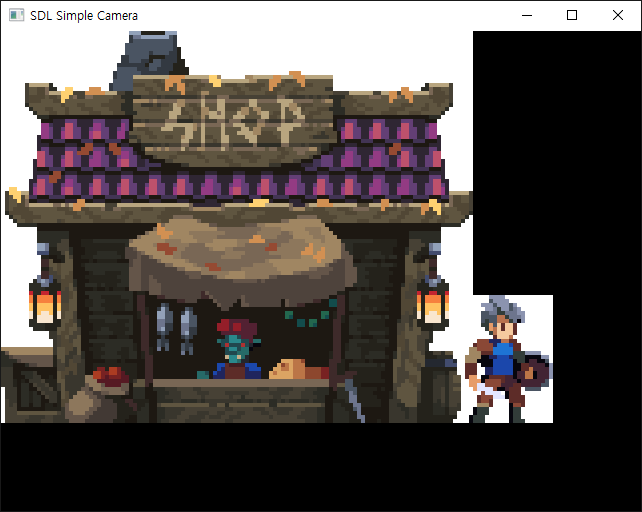

r, e 키로 해상도를 바꿀 수 있다.

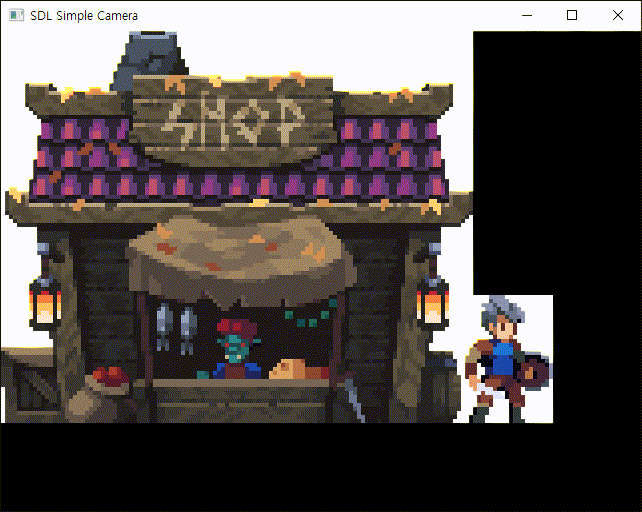

방향키로 카메라를 움직일 수 있다.





※ 참고

Pixel perfect camera in SDL2



반응형
Posted by J-sean
:
반응형

특정 조건에서 카메라를 흔들어 보자.



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CameraShake : MonoBehaviour
{
    public float shakeTime = 1.0f;
    public float shakeSpeed = 2.0f;
    public float shakeAmount = 1.0f;

    private Transform cam;

    // Start is called before the first frame update
    void Start()
    {
        cam = GameObject.FindGameObjectWithTag("MainCamera").transform;
    }

    // Update is called once per frame
    void Update()
    {
        if (Input.GetKeyDown(KeyCode.S))
        {
            StartCoroutine(Shake());
        }
    }

    IEnumerator Shake()
    {
        Vector3 originPosition = cam.localPosition;
        float elapsedTime = 0.0f;

        while (elapsedTime < shakeTime)
        {
            Vector3 randomPoint = originPosition + Random.insideUnitSphere * shakeAmount;
            cam.localPosition = Vector3.Lerp(cam.localPosition, randomPoint, Time.deltaTime * shakeSpeed);

            yield return null;

            elapsedTime += Time.deltaTime;
        }

        cam.localPosition = originPosition;
    }
}




'S'키를 누르면 카메라가 진동한다.



스크립트를 Cube 오브젝트에 추가하고 'S'키를 누르면 카메라가 진동한다.



반응형
Posted by J-sean
:

OpenCvSharp Simple Camera Example

C# 2022. 1. 14. 18:07 |
반응형

C#과 OpenCvSharp를 이용한 간단한 카메라 응용 프로그램 예.



폼에 Button, RadioButton, PictureBox등을 적당히 배치한다.



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

using System.Threading;
using OpenCvSharp;
using OpenCvSharp.Extensions;

namespace OpenCV
{
    delegate void dele(Mat m);

    public partial class Form1 : Form
    {
        bool isCameraOn;

        dele filter;    // 카메라에 적용할 필터(효과) 델리게이트
        Thread thread;
        Mat mat;
        VideoCapture videoCapture;

        public Form1()
        {
            InitializeComponent();

            this.FormBorderStyle = FormBorderStyle.FixedSingle;
            pictureBox1.SizeMode = PictureBoxSizeMode.StretchImage;
            button1.Text = "Camera Start";
            isCameraOn = false;
            filter = null;
            radioButton1.Checked = true;
        }

        private void CameraCallback()
        {
            mat = new Mat();
            videoCapture = new VideoCapture(0);

            if (!videoCapture.IsOpened())
            {
                Text = "Camera open failed!";
                MessageBox.Show("카메라를 열 수 없습니다. 연결 상태를 확인 해 주세요.");

                return;
            }

            while (true)
            {
                videoCapture.Read(mat);

                if (!mat.Empty() && filter != null)
                {
                    filter(mat);    // 선택된 라디오 버튼에 따른 필터 적용.
                }

                if (!mat.Empty())
                {
                    // 로고를 디스플레이하기 위해 그레이 이미지(1채널)는 컬러 포맷(3채널)으로 변환
                    if (mat.Channels() == 1)
                    {
                        Cv2.CvtColor(mat, mat, ColorConversionCodes.GRAY2BGR);
                    }
                    Cv2.PutText(mat, "SEAN"new OpenCvSharp.Point(550470), HersheyFonts.HersheyDuplex, 1new Scalar(00255), 2);

                    // 이 전 프레임에서 PictureBox에 로드된 비트맵 이미지를 Dispose하지 않으면 메모리 사용량이 크게 증가한다.
                    if (pictureBox1.Image != null)
                    {
                        pictureBox1.Image.Dispose();
                    }
                    pictureBox1.Image = BitmapConverter.ToBitmap(mat);
                }
            }
        }

        private void button1_Click(object sender, EventArgs e)
        {
            if (isCameraOn == false)
            {
                thread = new Thread(new ThreadStart(CameraCallback));

                thread.Start();
                isCameraOn = true;
                button1.Text = "Camera Stop";
            }
            else
            {
                if (videoCapture.IsOpened())
                {
                    thread.Abort();
                    if (pictureBox1.Image != null)
                    {
                        pictureBox1.Image.Dispose();
                    }
                    videoCapture.Release();
                    mat.Release();
                }
                isCameraOn = false;
                button1.Text = "Camera Start";
            }
        }

        private void button2_Click(object sender, EventArgs e)
        {
            System.Diagnostics.Process.Start("https://s-engineer.tistory.com/");
        }

        private void Form1_FormClosing(object sender, FormClosingEventArgs e)
        {
            if (thread != null && thread.IsAlive && videoCapture.IsOpened())
            {
                thread.Abort();
                if (pictureBox1.Image != null)
                {
                    pictureBox1.Image.Dispose();
                }
                videoCapture.Release();
                mat.Release();
            }
        }

        // 필터 함수들
        private void ToGray(Mat mat)
        {
            Cv2.CvtColor(mat, mat, ColorConversionCodes.BGR2GRAY);
        }

        private void ToEmboss(Mat mat)
        {
            float[] data = { -1.0f, -1.0f, 0.0f, -1.0f, 0f, 1.0f, 0.0f, 1.0f, 1.0f };
            Mat emboss = new Mat(33, MatType.CV_32FC1, data);

            Cv2.CvtColor(mat, mat, ColorConversionCodes.BGR2GRAY);
            Cv2.Filter2D(mat, mat, -1, emboss, new OpenCvSharp.Point(-1-1), 128);

            emboss.Release();
        }

        private void ToBlur(Mat mat)
        {
            Cv2.GaussianBlur(mat, mat, new OpenCvSharp.Size(), (double)3);
        }

        private void ToSharpen(Mat mat)
        {
            Mat blurred = new Mat();
            Cv2.GaussianBlur(mat, blurred, new OpenCvSharp.Size(), (double)3);

            // 아래 연산이 반복되면 메모리 사용량이 크게 증가한다.
            float alpha = 2.0f;
            ((1 + alpha) * mat - alpha * blurred).ToMat().CopyTo(mat);
            //mat = (1 + alpha) * mat - alpha * blurred;

            blurred.Release();
        }

        private void ToEdge(Mat mat)
        {
            Cv2.CvtColor(mat, mat, ColorConversionCodes.BGR2GRAY);
            Cv2.Canny(mat, mat, 5070);
        }

        // 라디오 버튼 이벤트 핸들러들
        private void radioButton1_CheckedChanged(object sender, EventArgs e)
        {
            if (((RadioButton)sender).Checked)
            {
                filter = null;
            }
        }

        private void radioButton2_CheckedChanged(object sender, EventArgs e)
        {
            if (((RadioButton)sender).Checked)
            {
                filter = ToGray;
            }
        }

        private void radioButton3_CheckedChanged(object sender, EventArgs e)
        {
            if (((RadioButton)sender).Checked)
            {
                filter = ToEmboss;
            }
        }

        private void radioButton4_CheckedChanged(object sender, EventArgs e)
        {
            if (((RadioButton)sender).Checked)
            {
                filter = ToBlur;
            }
        }

        private void radioButton5_CheckedChanged(object sender, EventArgs e)
        {
            if (((RadioButton)sender).Checked)
            {
                filter = ToSharpen;
            }
        }

        private void radioButton6_CheckedChanged(object sender, EventArgs e)
        {
            if (((RadioButton)sender).Checked)
            {
                filter = ToEdge;
            }
        }
    }
}




소스를 입력하고 빌드한다.



프로그램을 실행하고 Camera Start 버튼을 클릭한다.



다른 필터를 선택하면 그에 맞는 화면이 출력된다.



※ 소스에서 ToSharpen() 의 주석 부분은 제대로 실행되지 않는다. 관련 내용은 아래 링크를 참고하자.

2022.01.14 - [C#] - OpenCvSharp Simple Example and MatExpr



※ ToSharpen() 의 반복 실행으로 인한 메모리 사용량 증가는 OpenCV의 메모리 할당을 파악하지 못하는 .NET Garbage Collector의 문제다. 아래와 같이 Garbage Collector 호출 코드 추가로 해결은 가능하다.

1
2
3
4
5
6
7
8
9
10
11
12
private void ToSharpen(Mat mat)
{
    Mat blurred = new Mat();
    Cv2.GaussianBlur(mat, blurred, new OpenCvSharp.Size(), (double)3);

    float alpha = 2.0f;
    ((1 + alpha) * mat - alpha * blurred).ToMat().CopyTo(mat);

    GC.Collect();

    blurred.Release();
}




https://github.com/shimat/opencvsharp/issues/391



반응형
Posted by J-sean
:
반응형



2021.12.30 - [Unity] - Unity3D - 유니티 3D with OpenCV 1 에서 만든 라이브러리(OpenCVDll.dll)와

2021.12.29 - [Unity] - Unity3D - 유니티 3D WebCamTexture 라이브 비디오 텍스쳐 의 WebCamTexture를 이용해 라이브 비디오 데이터를 프로세싱하고 오브젝트의 텍스쳐로 사용해 보자.



이미지 프로세싱에 사용할 OpenCVDll 라이브러리를 세팅하고 Cube를 생성한다.



Cube에 스크립트를 추가한다.



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

using System.Runtime.InteropServices;

public class UnityWithOpenCV : MonoBehaviour
{
    [DllImport("OpenCVDll")]
    private static extern void FlipImage(ref Color32[] rawImage, int width, int height);

    Renderer renderer;
    WebCamTexture webCamTexture;
    Color32[] image;

    // Start is called before the first frame update
    void Start()
    {
        renderer = GetComponent<Renderer>();
        webCamTexture = new WebCamTexture(64048060);
        webCamTexture.Play();

        image = new Color32[webCamTexture.width * webCamTexture.height];
    }

    // Update is called once per frame
    void Update()
    {
        webCamTexture.GetPixels32(image);

        // Image processing
        FlipImage(ref image, webCamTexture.widthwebCamTexture.height);

        Texture2D texture2D = new Texture2D(webCamTexture.width, webCamTexture.height);
        texture2D.SetPixels32(image);
        renderer.material.mainTexture = texture2D as Texture;
        (renderer.material.mainTexture as Texture2D).Apply();
    }
}




Cube에 추가한 스크립트에 코드를 작성하고 저장한다. 모든 프레임에 텍스쳐가 이미지 프로세서(FlipImage())에 의해 상하좌우 반전된다.



유니티로 돌아오면 스크립트가 컴파일 된다. 실행 버튼을 클릭하면 매 프레임마다 Cube의 텍스쳐가 상하좌우 반전 처리된다.





스크립트의 FlipImage()를 주석처리하고 실행하면 원래 이미지의 텍스쳐가 표시된다.



프로그램을 실행하는 동안 처리된 이미지가 Inpector창의 Material Preview에도 실시간 적용된다.



반응형
Posted by J-sean
:

OpenCV with C# and Camera

OpenCV 2021. 12. 29. 17:32 |
반응형

C#으로 OpenCV와 카메라를 사용해 보자.



C#에서 OpenCV를 사용하기 위한 준비는 아래 링크를 참고 한다.

2021.11.20 - [OpenCV] - OpenCV with C#



하지만 링크와 같이 OpenCvSharp4.Windows만 설치하면 Extensions가 설치 되지 않으므로 마찬가지로 NuGet Package Manager에서 검색하고 설치한다. (BitmapConverter.ToBitmap()을 사용하기 위해)



OpenCvSharp4.Extensions를 설치한다.



폼에 PictureBox와 Button을 적당히 배치한다.



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

using System.Threading;
using OpenCvSharp;
using OpenCvSharp.Extensions;

namespace OpenCV
{
    public partial class Form1 : Form
    {
        bool isCameraOn;

        Thread thread;
        Mat mat;
        VideoCapture videoCapture;

        public Form1()
        {
            InitializeComponent();

            pictureBox1.SizeMode = PictureBoxSizeMode.StretchImage;
            button1.Text = "Start";
            isCameraOn = false;
        }

        private void CameraCallback()
        {
            mat = new Mat();
            videoCapture = new VideoCapture(0);

            if (!videoCapture.IsOpened())
            {
                Text = "Camera open failed!";
                return;
            }

            while (true)
            {
                videoCapture.Read(mat);

                if (!mat.Empty())
                {
                    pictureBox1.Image = BitmapConverter.ToBitmap(mat);

                    //System.IO.MemoryStream memoryStream = new System.IO.MemoryStream(mat.ToBytes());
                    //pictureBox1.Image = new Bitmap(memoryStream);
                }
            }
        }

        private void button1_Click(object sender, EventArgs e)
        {
            if (isCameraOn == false)
            {
                thread = new Thread(new ThreadStart(CameraCallback));

                thread.Start();
                isCameraOn = true;
                button1.Text = "Stop";
            }
            else
            {
                if (videoCapture.IsOpened())
                {
                    thread.Abort();
                    videoCapture.Release();
                    mat.Release();
                }
                isCameraOn = false;
                button1.Text = "Start";
            }
        }

        private void Form1_FormClosing(object sender, FormClosingEventArgs e)
        {
            if (thread != null && thread.IsAlive && videoCapture.IsOpened())
            {
                thread.Abort();
                videoCapture.Release();
                mat.Release();
            }
        }
    }
}




소스를 입력하고 빌드한다. (주석에 있는 내용을 사용하면 BitmapConverter.ToBitmap()을 사용하지 않아도 되므로 OpenCvSharp.Extensions도 설치할 필요가 없다)





실행하면 Start 버튼이 보인다.



Start 버튼을 클릭하면 Stop으로 바뀌고 카메라 영상이 재생된다.



반응형

'OpenCV' 카테고리의 다른 글

Compiling and Running OpenPose from Source  (2) 2022.05.15
GDI+ and OpenCV - Bitmap to Mat & Mat to Bitmap Conversion  (0) 2022.01.02
OpenCvSharp for Network  (0) 2021.12.28
OpenCV with C#  (0) 2021.11.20
OpenCV with Qt and MSVC in Windows  (0) 2021.09.26
Posted by J-sean
:
반응형

라즈베리 파이 카메라를 이용해 실시간 영상 스트리밍을 해 보자.


실시간 영상 스트리밍은 기본 설치되어 있는 cvlc(command-line vlc)를 이용한다. 만약 vlc가 설치되어 있지 않다면 설치하고 위 명령어를 입력한다.


위와 같이 대기 상태가 된다. (명령어 끝에 &를 붙여주면 백그라운드로 실행 할 수 있다)


다른 컴퓨터(우분투)에서 VLC를 실행한다. Media - Open Network Stream... 을 선택하고 '라즈베리파이 IP 주소:9000/'을 입력하면 스트리밍된 영상이 플레이 된다.


윈도우에서도 VLC를 설치하면 영상을 플레이 할 수 있다.


■ raspivid 옵션

  • -t, --timeout: Time (in ms) to capture for. If not specified, set to 5s. Zero to disable

  • -d, --demo: Run a demo mode (cycle through range of camera options, no capture)

  • -fps, --framerate: Specify the frames per second to record

  • -k, --keypress: Cycle between capture and pause on ENTER

  • -w, --width: Set image width <size>

  • -h, --height: Set image height <size>

  • -o, --output: Output filename <filename> (to write to stdout, use '-o -'). If not specified, no file is saved

  • -v, --verbose: Output verbose information during run

  • -cs, --camselect: Select camera <number>. Default 0

  • -p, --preview: Preview window settings <'x,y,w,h'>

  • -f, --fullscreen: Fullscreen preview mode

  • -op, --opacity: Preview window opacity (0-255)

  • -n, --nopreview: Do not display a preview window

  • -dn, --dispnum: Display on which to display the preview window (dispmanx/tvservice numbering)

  • -sh, --sharpness: Set image sharpness (-100 to 100)

  • -co, --contrast: Set image contrast (-100 to 100)

  • -br, --brightness: Set image brightness (0 to 100)

  • -sa, --saturation: Set image saturation (-100 to 100)

  • -ISO, --ISO: Set capture ISO

  • -rot, --rotation: Set image rotation (0, 90, 180, or 270)

  • -hf, --hflip: Set horizontal flip

  • -vf, --vflip: Set vertical flip

  • -roi, --roi: Set region of interest (x,y,w,d as normalised coordinates [0.0-1.0])

  • -a, --annotate: Enable/Set annotate flags or text

  • -ae, --annotateex: Set extra annotation parameters (text size, text colour(hex YUV), bg colour(hex YUV), justify, x, y)


반응형
Posted by J-sean
:
반응형

라즈베리 파이 카메라를 사용해 보자.


중국에서 구매한 라즈베리 파이용 카메라가 1주일만에 배송 되었다. 라즈베리 파이에서 판매하는 정품 카메라가 아닌 5MP 저가 호환 카메라이다. 약 3만원에 판매되는 8MP 정품 카메라보다 성능은 떨어지지만 가격이 1/10이다.


뒷면


HDMI Port와 Audio Jack 사이에 CSI Camera Port가 있다.


보호 테이프를 제거하고 latch를 들어 올린 다음 케이블을 삽입하고 고정한다.



라즈베리 파이를 부팅하고 Raspberry Pi Configuration에서 Camera - Enable을 선택한다. 재부팅 한다.


파이썬 Picamera 모듈을 사용해 보자. (Picamera 모듈은 기본 설치되어 있다)


파이썬 코드를 실행하면 라즈베리 파이에 연결한 카메라 LED에 불이 들어오고 preview 화면이 30초동안 표시된다.


반응형
Posted by J-sean
:
