OpenCV with Qt for Python(PyQt)

PyQt를 이용해 OpenCV 이미지를 출력해 보자.

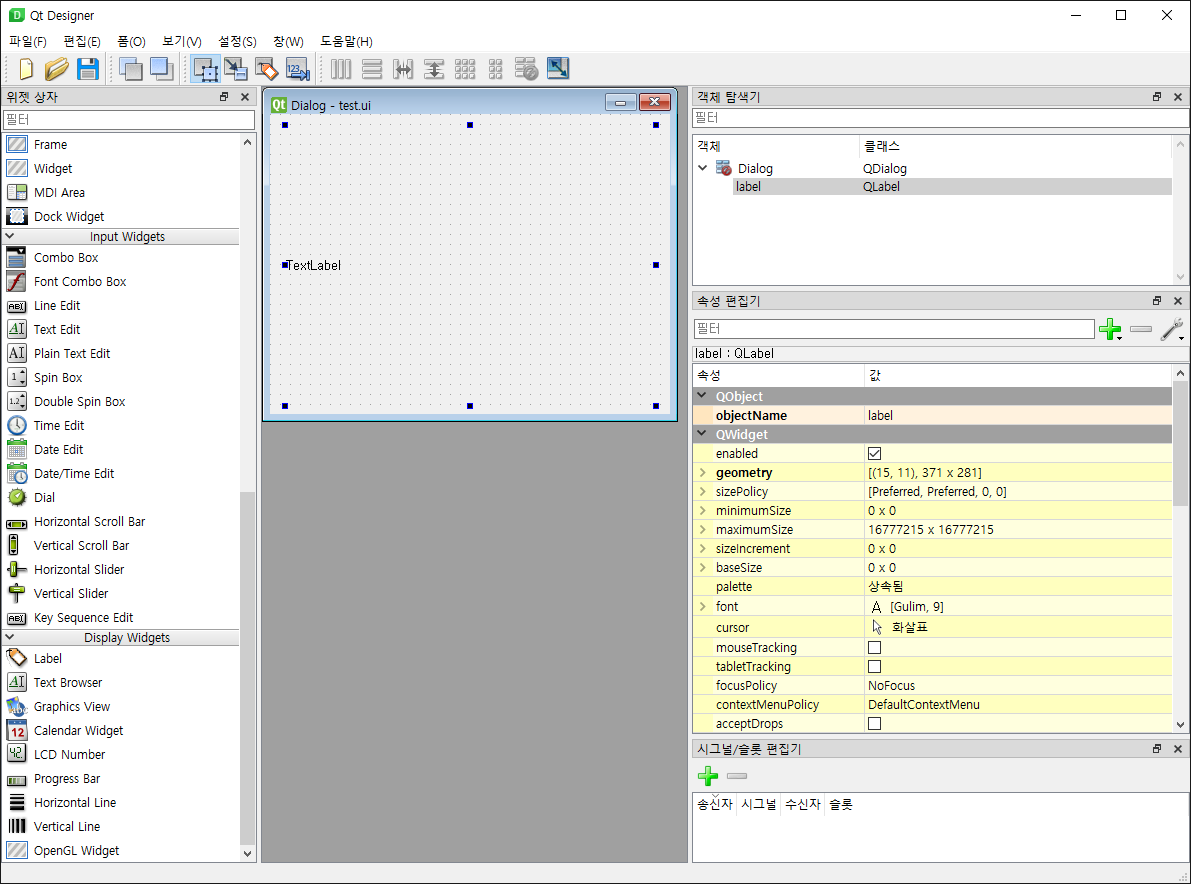

디자이너에서 Dialog에 Label을 하나 배치하고 사이즈를 충분히 크게 한다. (test.ui)



import sys
import cv2
from PyQt5 import QtWidgets
from PyQt5 import QtGui
from PyQt5 import uic

myui = uic.loadUiType("test.ui")

class MyApp(QtWidgets.QWidget, myui[0]):
    def __init__(self):
        super().__init__()
        self.setupUi(self)

        # 1) QtWidgets.QGraphicsView()에 이미지 출력하기
        # pixmap = QtGui.QPixmap()
        # pixmap.load("palvin.jpg")
        # scene = QtWidgets.QGraphicsScene()
        # scene.addPixmap(pixmap)
        # self.graphicsView.setScene(scene)

        # 2) QtWidgets.QGraphicsView()에 OpenCV 이미지 출력하기
        # img = cv2.imread("palvin.jpg")
        # img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
        # h, w, c = img.shape
        # qimg = QtGui.QImage(img.data, w, h, w*c, QtGui.QImage.Format_RGB888)
        # pixmap = QtGui.QPixmap.fromImage(qimg)
        # scene = QtWidgets.QGraphicsScene()
        # scene.addPixmap(pixmap)
        # self.graphicsView.setScene(scene)

        # QtWidgets.Label에 OpenCV 이미지 출력하기
        img = cv2.imread("palvin.jpg")
        img = cv2.resize(img, (self.label.size().width(), self.label.size().height()))
        img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
        h, w, c = img.shape
        qimg = QtGui.QImage(img.data, w, h, w*c, QtGui.QImage.Format_RGB888)
        pixmap = QtGui.QPixmap.fromImage(qimg)
        self.label.setPixmap(pixmap)

if __name__ == "__main__":
    app = QtWidgets.QApplication(sys.argv)
    myWindow = MyApp()
    myWindow.show()
   app.exec_()



소스를 입력하고 실행한다.

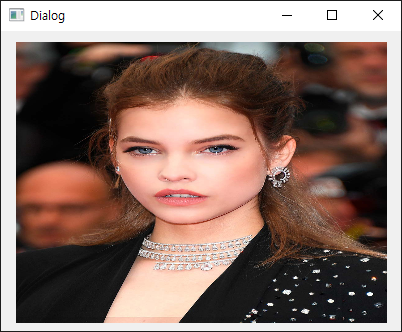

Label 사이즈에 맞게 이미지가 조절되었다.



이번엔 GraphicsView를 사용해 보자. 위 소스에서 1번이나 2번 주석을 해제한다.

1, 2번 주석부분의 소스는 이미지 크기를 조절하지 않는다.

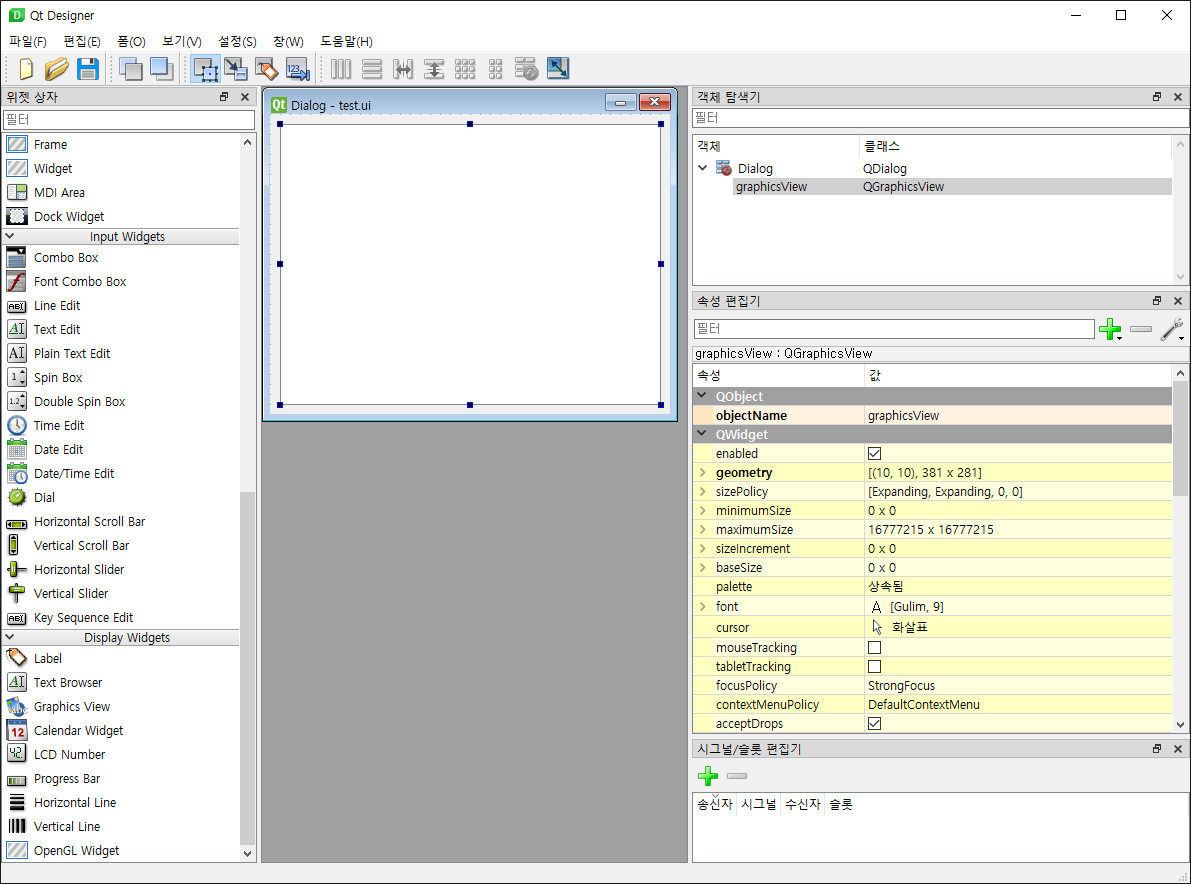

Label은 삭제하고 Graphics View를 배치하고 크기를 조정한다.

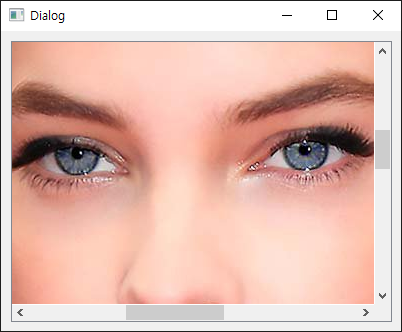

이미지가 Graphics View보다 크지만 스크롤바가 표시된다.

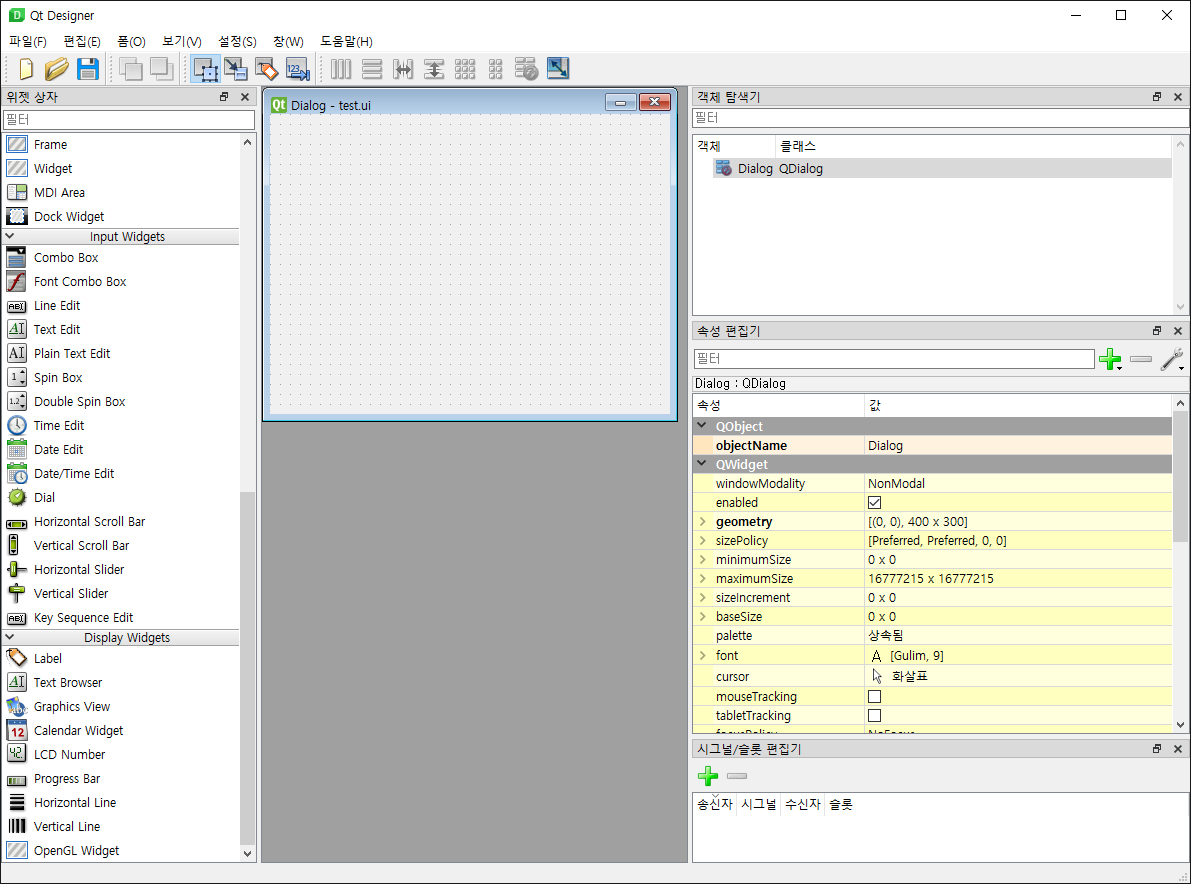

Widget 없이 Dialog에 직접 이미지를 출력할 수 도 있다. Dialog만 남기고 모두 삭제한다.



import sys
import cv2
from PyQt5 import QtWidgets
from PyQt5 import QtGui
from PyQt5 import uic

myui = uic.loadUiType("test.ui")

class MyApp(QtWidgets.QWidget, myui[0]):
    def __init__(self):
        super().__init__()
        self.setupUi(self)

        self.img = cv2.imread("palvin.jpg")
        self.img = cv2.cvtColor(self.img, cv2.COLOR_BGR2RGB)
        h, w, c = self.img.shape
        h, w = int(h/6), int(w/6)
        self.img = cv2.resize(self.img, (w, h))
        self.qimg = QtGui.QImage(self.img.data, w, h, w*c, QtGui.QImage.Format_RGB888)

    def paintEvent(self, e):
        qp = QtGui.QPainter(self)
        self.drawCVImage(qp)

    def drawCVImage(self, qp):
        qp.drawImage(10, 10, self.qimg)

if __name__ == "__main__":
    app = QtWidgets.QApplication(sys.argv)
    myWindow = MyApp()
    myWindow.show()
   app.exec_()



소스를 입력하고 실행한다.

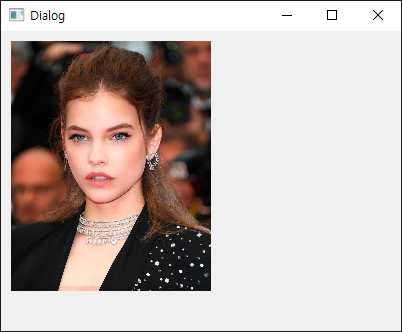

Dialog에 직접 이미지가 출력된다.
