[LiveCharts] 설치 및 기본 차트 그리기
C# 2026. 4. 20. 14:14 |반응형

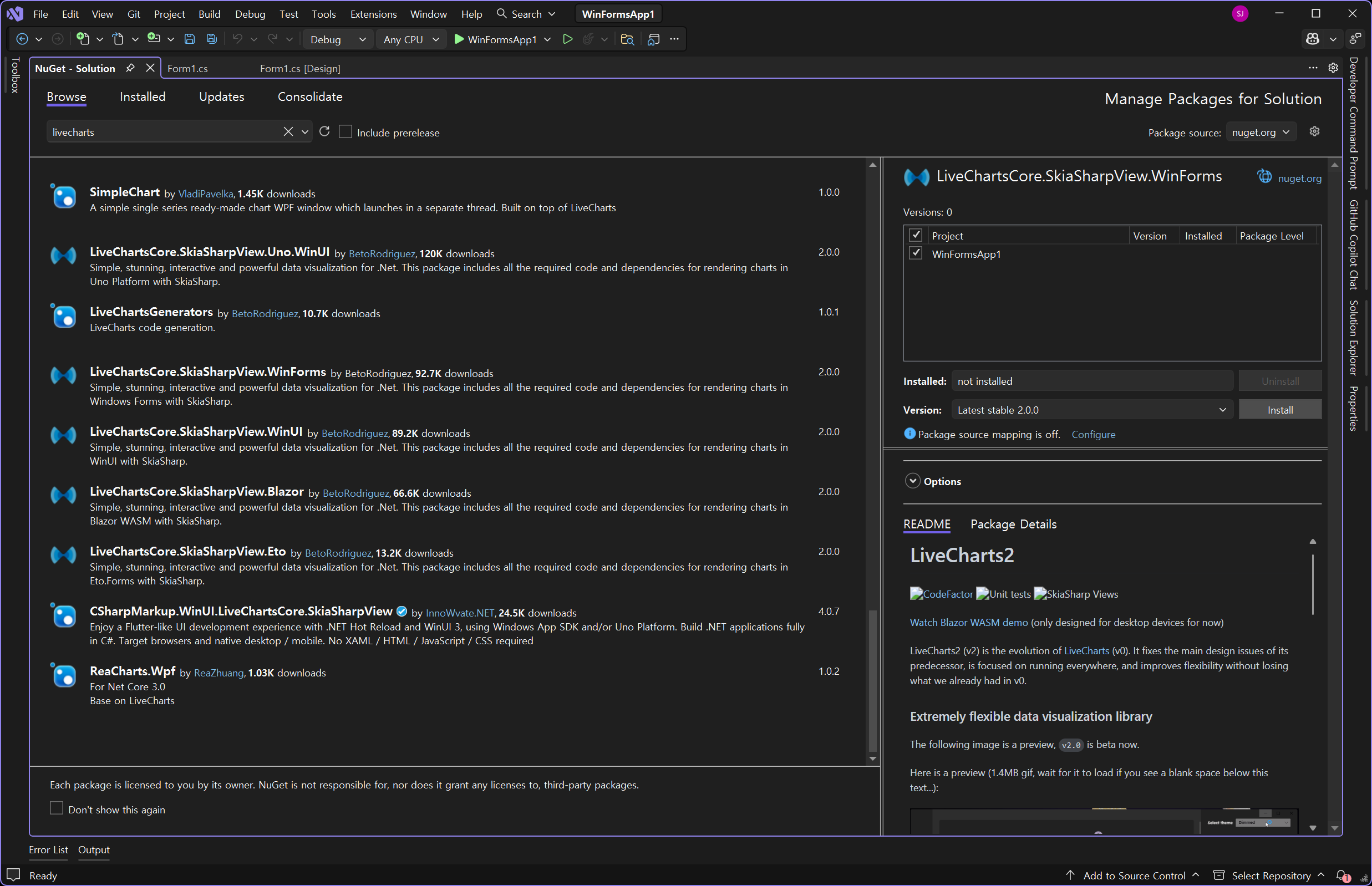

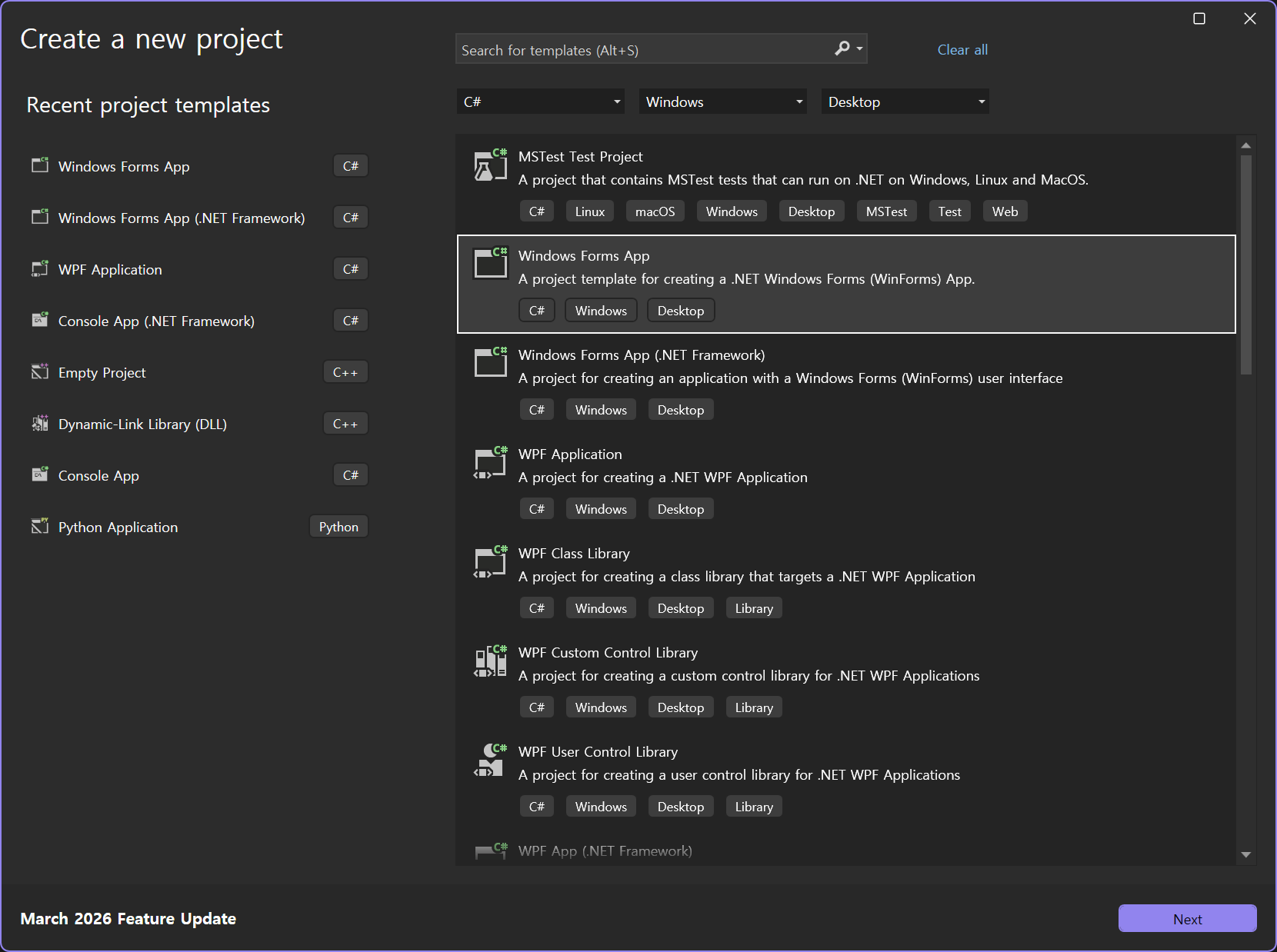

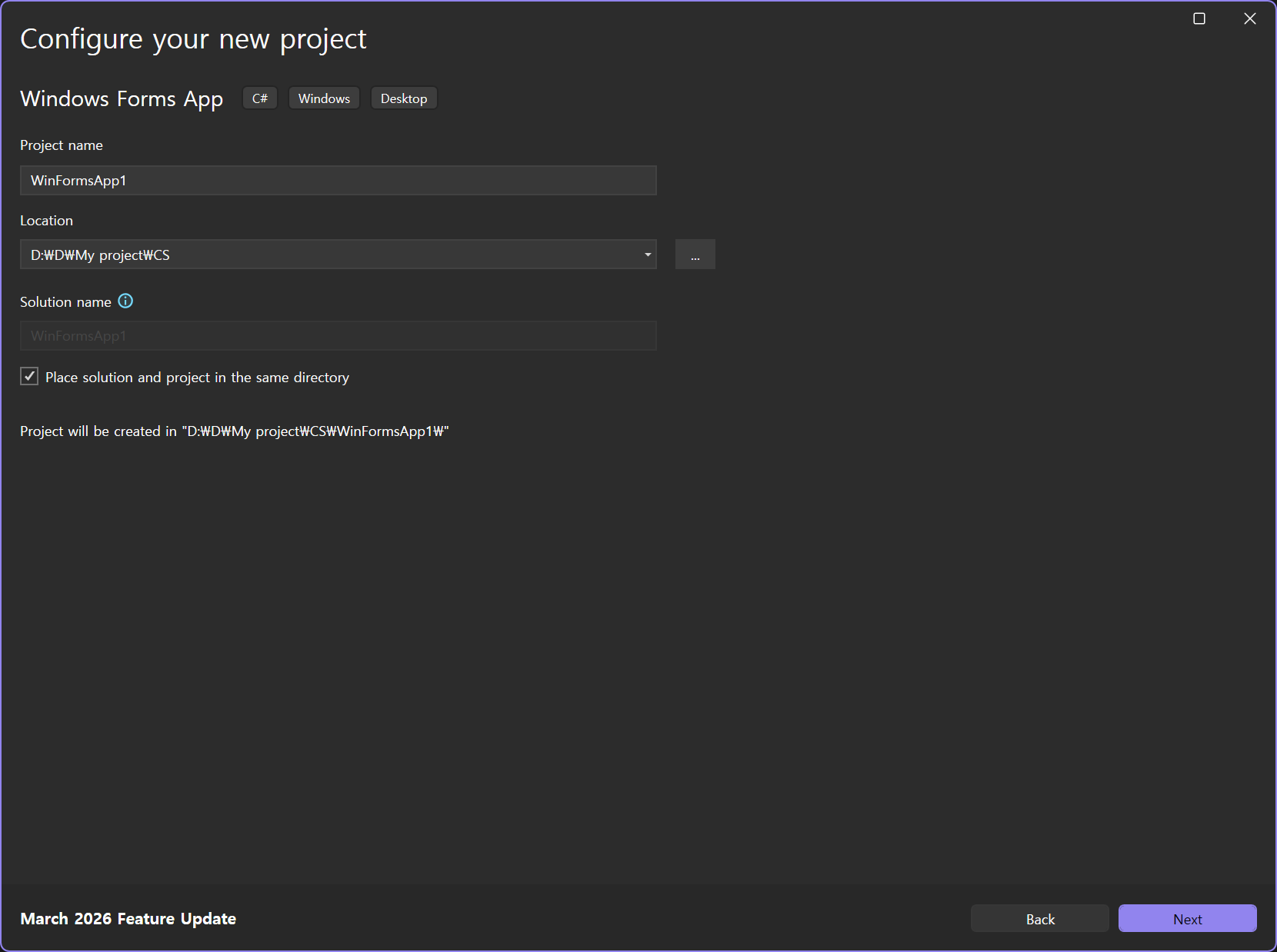

LiveCharts2를 설치하고 간단한 차트를 그려보자.
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.Drawing.Geometries;
using LiveChartsCore.SkiaSharpView.Painting;
using LiveChartsCore.SkiaSharpView.VisualElements;
using LiveChartsCore.SkiaSharpView.WinForms;
using SkiaSharp;
namespace WinFormsApp1
{
public partial class Form1 : Form
{
private bool _isChartDrawn = false;
public Form1()
{
InitializeComponent();
button1.Click += Button1_Click;
}
private void Button1_Click(object? sender, EventArgs e)
{
if (_isChartDrawn) return;
_isChartDrawn = true;
double[] values1 = new double[] { 2, 1, 3, 5, 3, 4, 6 };
int[] values2 = new int[] { 4, 2, 5, 2, 4, 5, 3 };
ISeries[] series = new ISeries[]
{
new LineSeries<double>
{
Values = values1,
Fill = null,
GeometrySize = 20
},
new LineSeries<int, StarGeometry>
{
Values = values2,
Fill = null,
GeometrySize = 20
}
};
DrawnLabelVisual title = new DrawnLabelVisual(
new LabelGeometry
{
Text = "My chart title",
Paint = new SolidColorPaint(SKColor.Parse("#303030")),
TextSize = 25,
Padding = new LiveChartsCore.Drawing.Padding(15),
// padding은 텍스트와 라벨의 경계 사이의 간격을 지정하는 속성이다.
// 위 코드에서는 15로 설정되어 있어 텍스트와 라벨의 경계 사이에 15픽셀의 간격이 생긴다.
VerticalAlign = LiveChartsCore.Drawing.Align.Start,
// vertical align은 Start, Middle, End가 있다. Start는 위쪽, Middle은 가운데, End는 아래쪽에 위치한다.
HorizontalAlign = LiveChartsCore.Drawing.Align.Start
// horizontal align은 Start, Middle, End가 있다. Start는 왼쪽, Middle은 가운데, End는 오른쪽에 위치한다.
});
CartesianChart cartesianChart = new CartesianChart
{
Series = series,
Title = title,
Location = new System.Drawing.Point(0, 0),
Size = new System.Drawing.Size(800, 300),
//Anchor = AnchorStyles.Left | AnchorStyles.Right | AnchorStyles.Top | AnchorStyles.Bottom
// 위 코드와 같이 Anchor를 지정하면 폼의 크기가 변경될 때 차트의 크기가 자동으로 조정되는데 그려진 비율이 유지되는게 아니라
// 그려지지 않은 부분의 사이즈가 그대로 유지되는 방식으로 조정된다.
};
Controls.Add(cartesianChart);
}
}
}
코드를 입력하고 빌드한다.

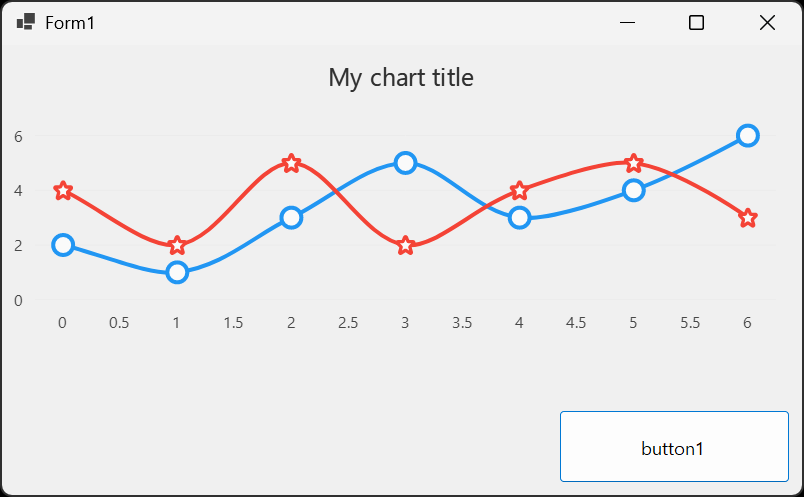

버튼을 클릭하면 차트가 표시된다.
이번엔 차트에 Zoom & Pan 모드를 설정해 보자.
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.WinForms;
namespace WinFormsApp1
{
public partial class Form1 : Form
{
private bool _isChartAdded = false;
public Form1()
{
InitializeComponent();
button1.Click += Button1_Click;
}
private void Button1_Click(object? sender, EventArgs e)
{
if (_isChartAdded) return;
_isChartAdded = true;
int[] values = Fetch();
ISeries[] series = new ISeries[]
{
new LineSeries<int>
{
Values = values
}
};
CartesianChart cartesianChart = new CartesianChart
{
Series = series,
ZoomMode = LiveChartsCore.Measure.ZoomAndPanMode.X, // X: Enables zooming and panning on the X axis.
// 줌 및 팬 모드를 설정하여 X축에서만 작동하도록 지정한다.
Location = new System.Drawing.Point(0, 0),
Size = new System.Drawing.Size(800, 300),
//Anchor = AnchorStyles.Left | AnchorStyles.Right | AnchorStyles.Top | AnchorStyles.Bottom
};
Controls.Add(cartesianChart);
}
private static int[] Fetch()
{
int[] values = new int[100];
Random r = new Random();
int t = 0;
for (int i = 0; i < 100; i++)
{
t += r.Next(-90, 100);
values[i] = t;
}
return values;
}
}
}

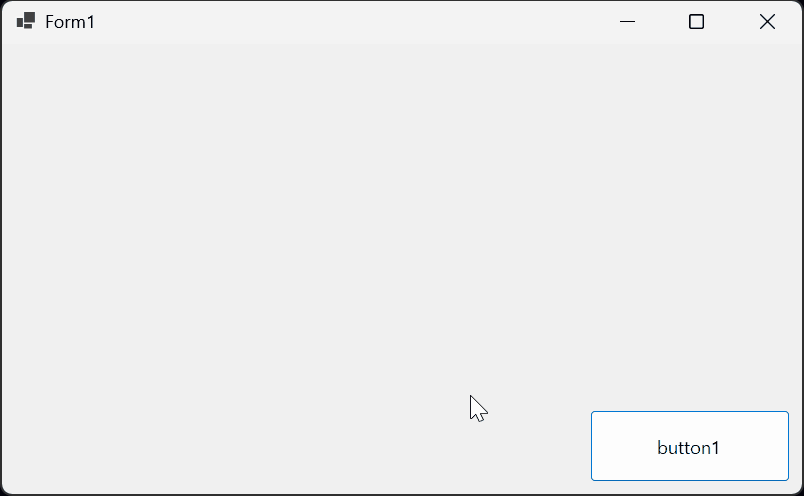

코드를 빌드하고 실행한다.
왼쪽 버튼: Pan
오른쪽 버튼: Select
휠: Zoom
실시간 업데이트 차트를 만들어 보자.
using LiveChartsCore;
using LiveChartsCore.Defaults;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.Painting;
using LiveChartsCore.SkiaSharpView.WinForms;
using SkiaSharp;
using System.Collections.ObjectModel;
namespace WinFormsApp1
{
public partial class Form1 : Form
{
private readonly ObservableCollection<DateTimePoint> _values = new ObservableCollection<DateTimePoint>();
private readonly object _sync = new object();
private bool _isReading = true;
private double[] _separators = Array.Empty<double>();
private readonly CartesianChart _cartesianChart = new CartesianChart();
private bool _isChartAdded = false;
public Form1()
{
InitializeComponent();
button1.Click += Button1_Click;
}
private void Button1_Click(object? sender, EventArgs e)
{
if (_isChartAdded) return; // 차트가 이미 추가된 경우, 중복 추가 방지
_isChartAdded = true;
ISeries[] seriesColection = new ISeries[]
{
new LineSeries<DateTimePoint>
{
Values = _values,
Fill = null,
GeometryFill = null,
GeometryStroke = null
}
};
Axis xAxis = new Axis
{
Labeler = value => Formatter(new DateTime((long)value)),
AnimationsSpeed = TimeSpan.FromMilliseconds(0),
SeparatorsPaint = new SolidColorPaint(SKColors.Gray),
CustomSeparators = _separators
};
_cartesianChart.Series = seriesColection;
_cartesianChart.XAxes = [xAxis];
_cartesianChart.Location = new System.Drawing.Point(0, 0);
_cartesianChart.Size = new System.Drawing.Size(800, 300);
//_cartesianChart.Anchor = AnchorStyles.Left | AnchorStyles.Right | AnchorStyles.Top | AnchorStyles.Bottom;
Controls.Add(_cartesianChart);
// 중복 추가를 방지하기 위해 폼 컨트롤에 있는지 아래와 같이 확인할 수도 있다.
//if (!Controls.Contains(_cartesianChart))
// Controls.Add(_cartesianChart);
_ = ReadData(xAxis);
// _ = 는 비동기 메서드의 반환값(Task)을 무시하기 위한 구문이다. 반환값은 주로 비동기 작업의 완료를 나타내는
// Task 객체이지만, 여기서는 반환값을 사용하지 않으므로 _ = 구문을 사용하여 명시적으로 무시한다.
// 이게 없으면 컴파일러가 반환값이 사용되지 않았다고 경고한다.
}
private async Task ReadData(Axis xAxis) // 데이터를 비동기적으로 읽어와 차트에 업데이트하는 메서드
{
Random random = new Random();
while (_isReading)
{
await Task.Delay(100);
lock (_sync)
{
_values.Add(new DateTimePoint(DateTime.Now, random.Next(0, 10)));
// DateTimePoint: 날짜와 값을 함께 저장하는 클래스
if (_values.Count > 250) _values.RemoveAt(0);
_separators = GetSeparators();
xAxis.CustomSeparators = _separators;
}
}
}
private static double[] GetSeparators() // 차트의 X축에 표시할 구분자(시간 간격)를 생성하는 메서드
{
DateTime now = DateTime.Now;
return new double[]
{
now.AddSeconds(-25).Ticks,
now.AddSeconds(-20).Ticks,
now.AddSeconds(-15).Ticks,
now.AddSeconds(-10).Ticks,
now.AddSeconds(-5).Ticks,
now.Ticks
};
}
private static string Formatter(DateTime date) // X축 레이블을 포맷팅하는 메서드
{
double secsAgo = (DateTime.Now - date).TotalSeconds;
return secsAgo < 1 ? "now" : $"{secsAgo:N0}s ago";
// "N0"는 소수점 없는 숫자 형식 지정자.
}
}
}
빌드하고 실행한다.
※ 참고

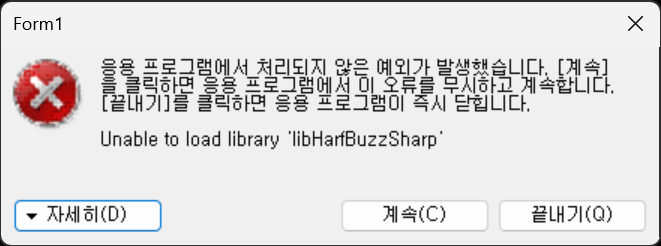

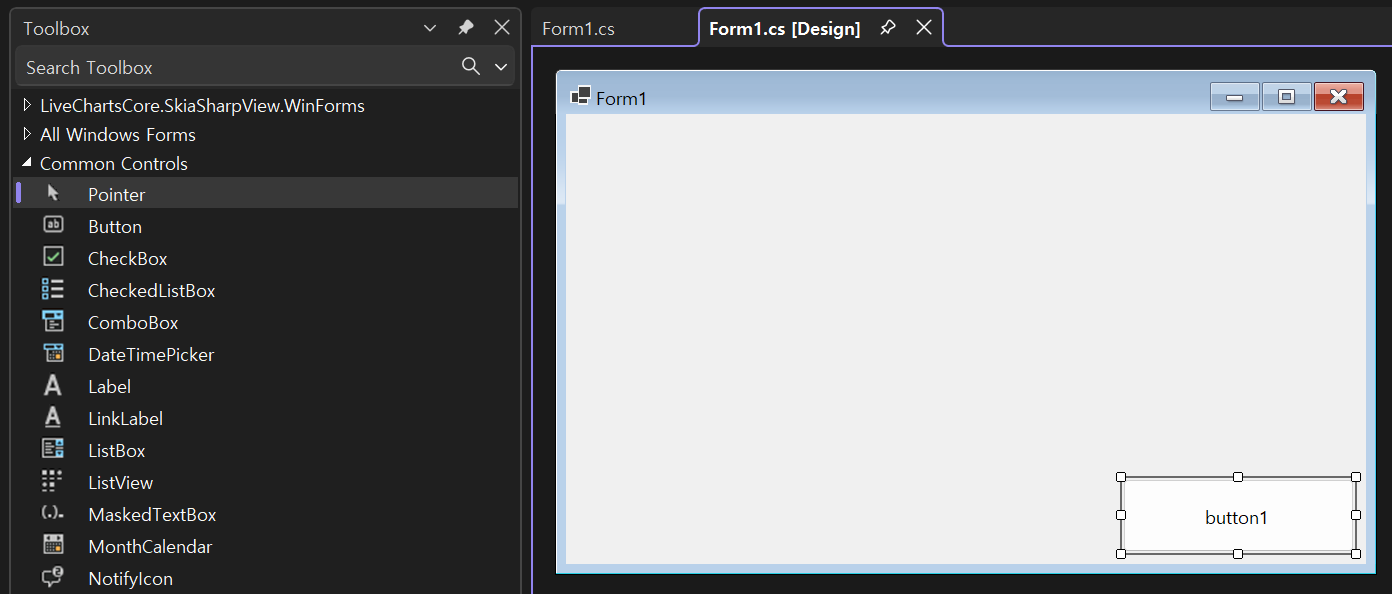

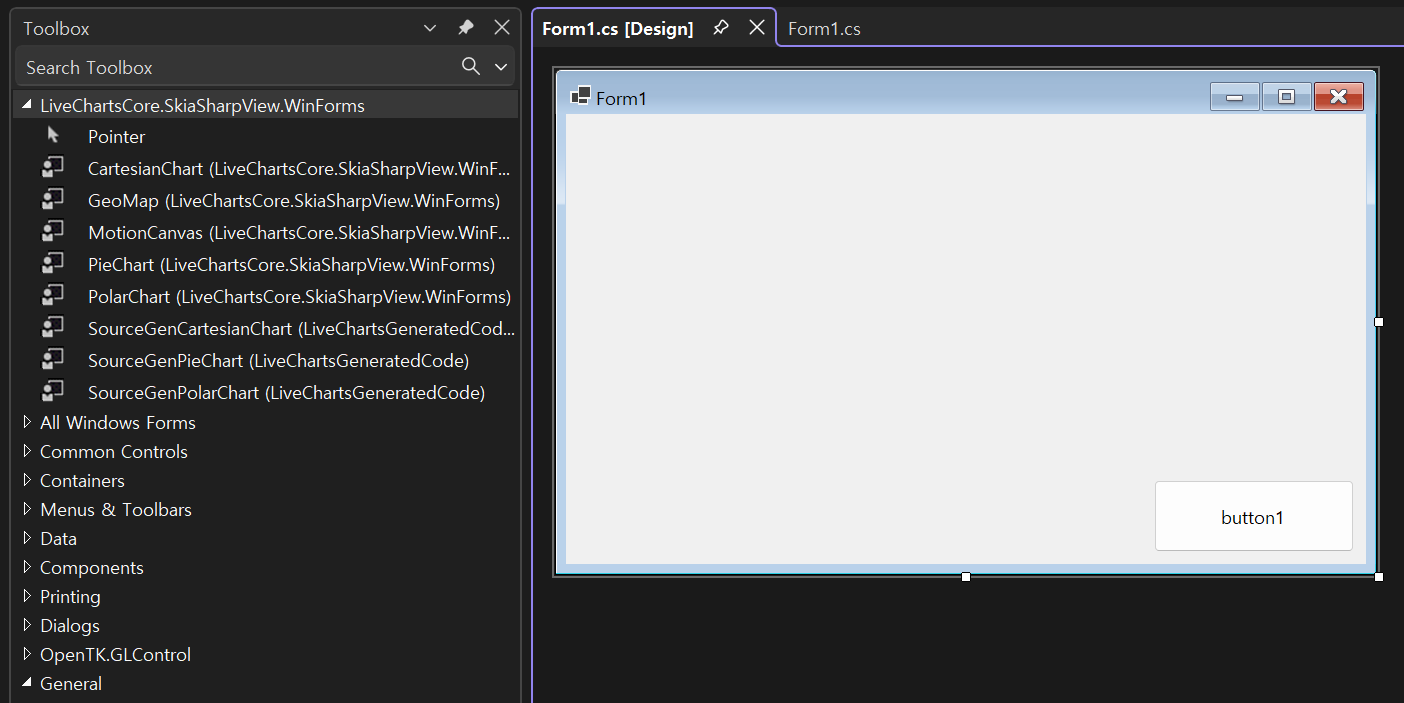

LiveCharts는 코드로만 작성하거나 코드로 UserControl을 만들어 Toolbox에서 사용해야 한다.
※ 참고

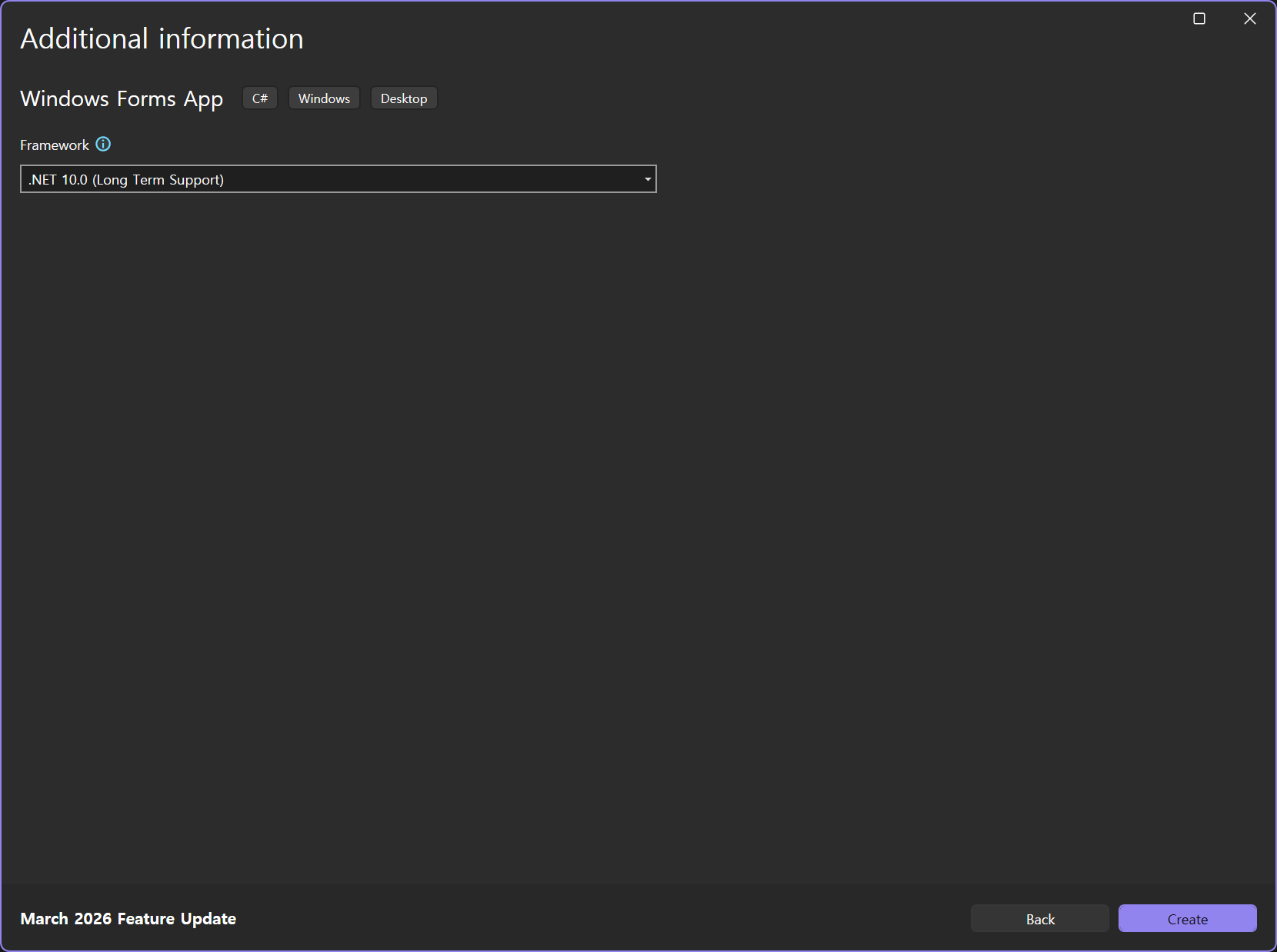

LiveCharts2 (화면 상단의 Framework를 WinForms 등 원하는 대로 선택해야 한다)
