Delay Timer C005 딜레이 타이머

간단하고 저렴한 딜레이 타이머 C005를 사용해 보자.

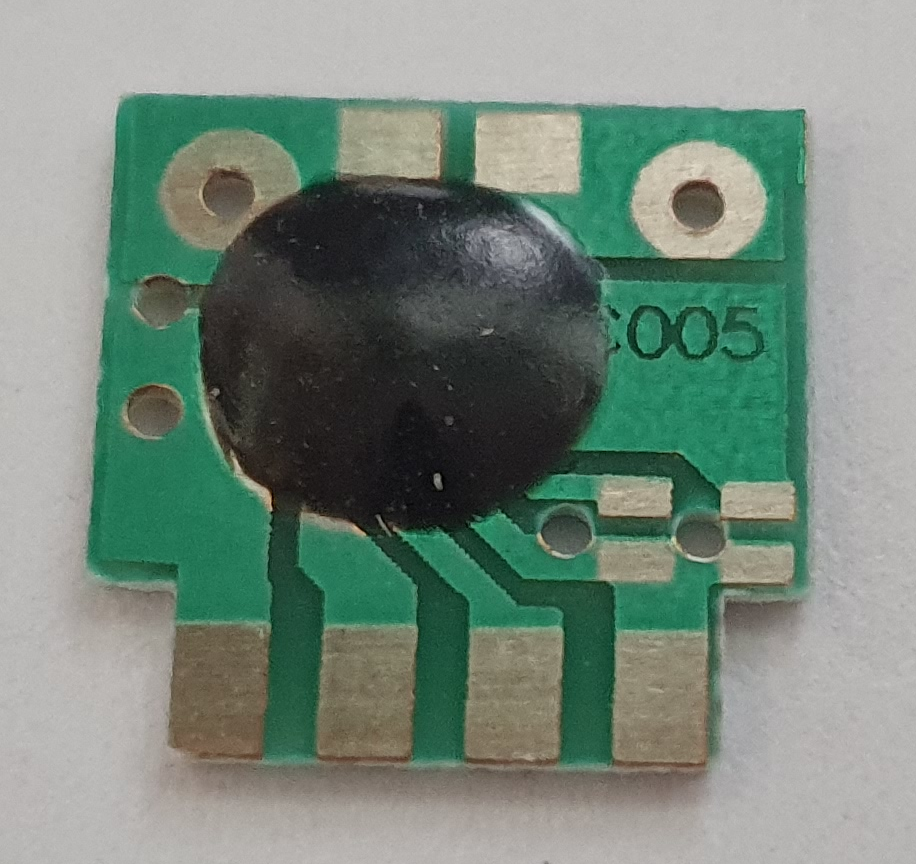

가로 세로 약 1cm 정도의 작고 저렴한 딜레이 타이머.

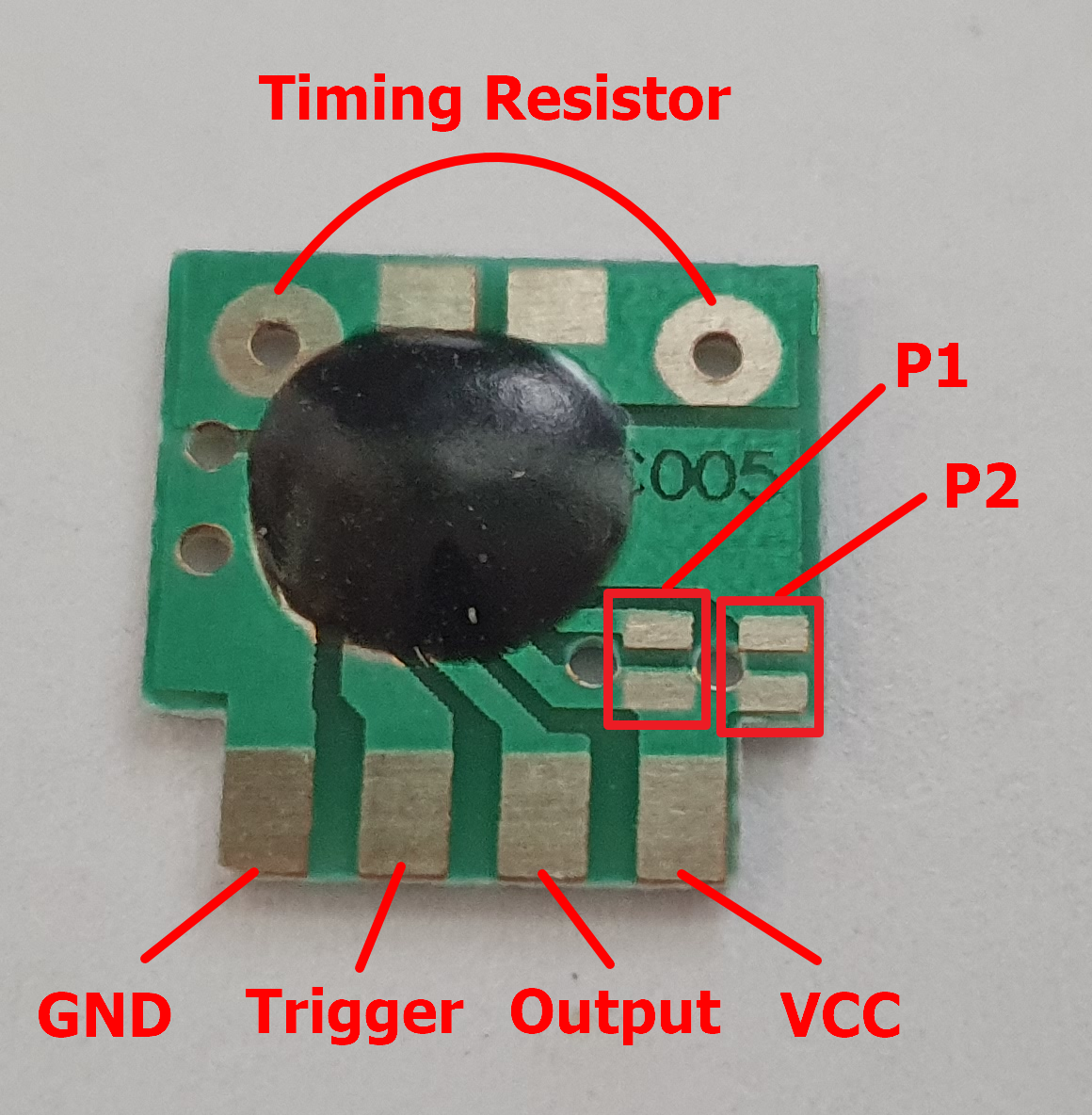

P1 패드를 쇼트 시키면 8배, P2 패드를 쇼트 시키면 64배, 둘 다 쇼트 시키면 시간을 512배 딜레이 시킬 수 있다.

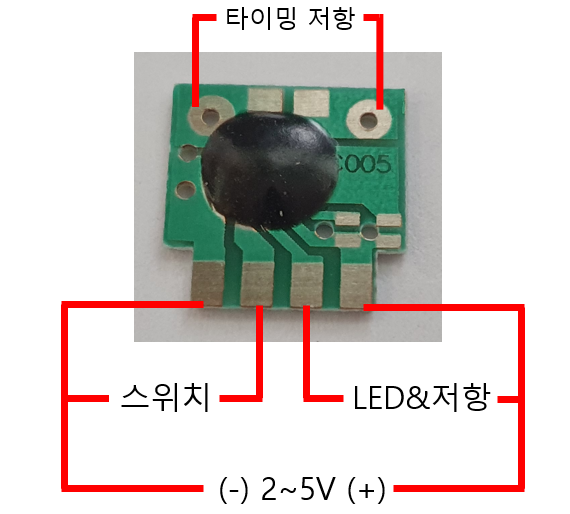

위와 같이 회로를 구성하면 타이밍 저항값에 따라 LED를 정해진 시간만큼 켤 수 있다.

좀 더 안정적인 스위칭이 필요하다면 스위치에 pull-up 저항을 구성한다.

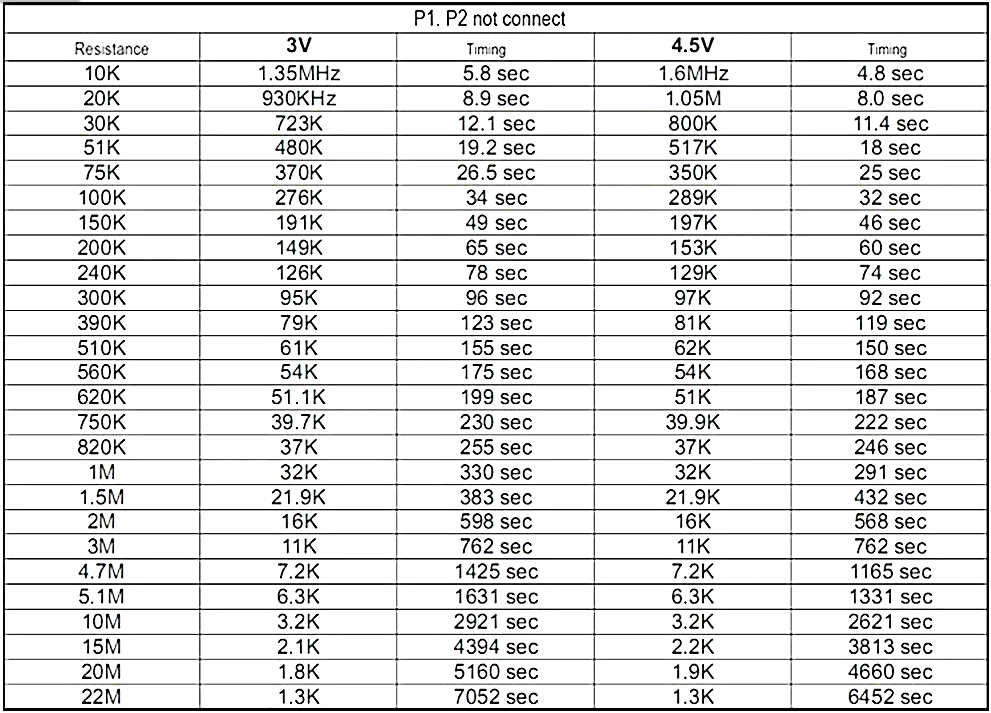

P1, P2 패드가 모두 연결 되지 않은 경우 타이밍 저항과 전압에 따른 지연 시간.
