[Assembly Language] RDTSC 명령어 활용

Intel® 64 and IA-32 Architectures Software Developer’s Manual을 확인해 보자.





RDTSC—Read Time-Stamp Counter

Reads the current value of the processor’s time-stamp counter (a 64-bit MSR) into the EDX:EAX registers. The EDX register is loaded with the high-order 32 bits of the MSR and the EAX register is loaded with the low-order 32 bits. (On processors that support the Intel 64 architecture, the high-order 32 bits of each of RAX and RDX are cleared.) The processor monotonically increments the time-stamp counter MSR every clock cycle and resets it to 0 whenever the processor is reset.

RDTSC 인스트럭션은 프로세서의 time-stamp counter를 EDX:EAX 레지스터로 가져온다. EDX에는 상위 32비트가 저장되고 EAX에는 하위 32비트가 저장된다.



EDX, EAX에 저장되는 값을 확인해 보자.

%include "io64.inc"

section .text
global CMAIN
CMAIN:
    rdtsc

    PRINT_STRING 'High-order 32 bits of Time Stamp Counter: '
    PRINT_HEX 4, edx
    NEWLINE
    NEWLINE

    PRINT_STRING 'Low-order 32 bits of Time Stamp Counter: '
    PRINT_HEX 4, eax
    NEWLINE
    NEWLINE

    PRINT_STRING 'Time Stamp Counter: '
    shl rdx, 32
    xor rdx, rax
    PRINT_HEX 8, rdx

    xor rax, rax
   ret

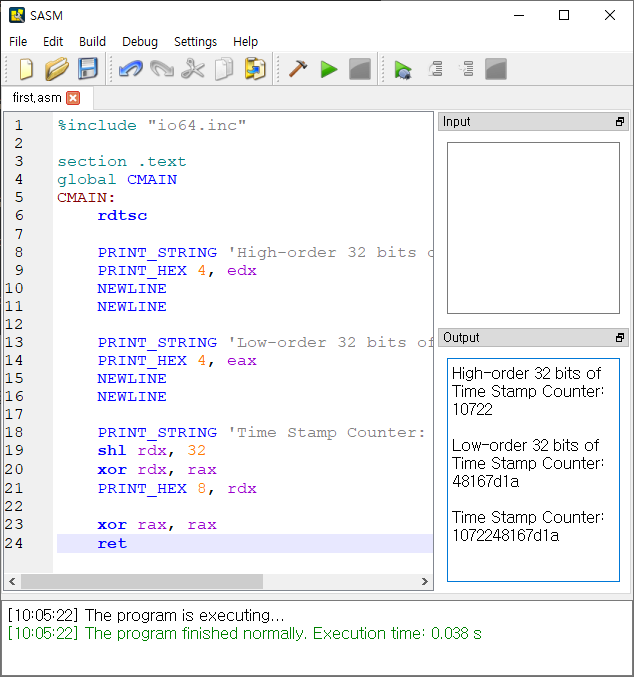

EDX, EAX의 값을 확인한다.



EAX 레지스터에 저장된 값을 이용해 1~10까지의 랜덤 넘버를 추출해 보자.

%include "io64.inc"

section .text
global CMAIN
CMAIN:
    rdtsc

    ;eax에 저장되는 값을 사용한다.
    PRINT_STRING 'Low-order 32 bits of Time Stamp Counter (dividend): '
    PRINT_HEX 4, eax
    NEWLINE
    NEWLINE

    ;2byte 이상 나누기 연산시 div 는 dx, ax를 사용한다.
    ;나누어지는 값을 dx:ax에 나누어 삽입해야 하므로 edx를 0으로 만들고 eax의
    ;값 중 2바이트만 사용한다.
    xor edx, edx
    and eax, 0x0000ffff
    PRINT_STRING 'DX: '
    PRINT_HEX 2, dx
    NEWLINE
    PRINT_STRING 'AX: '
    PRINT_HEX 2, ax
    NEWLINE
    NEWLINE

    mov bx, 0xa ;나누는 수를 10으로 설정한다.
    PRINT_STRING 'Divisor: '
    PRINT_HEX 2, bx
    NEWLINE

    div bx ;bx(10)로 나눈다. 나머지는 0~9가 나온다.
    PRINT_STRING 'Quotient: '
    PRINT_HEX 2, ax ;몫은 ax에 저장된다.
    NEWLINE
    PRINT_STRING 'Remainder: '
    inc dx
    ;나머지는 dx에 저장된다. 1을 더해서 범위를 1~10으로 맞춘다.
    PRINT_HEX 2, dx

    xor rax, rax
   ret

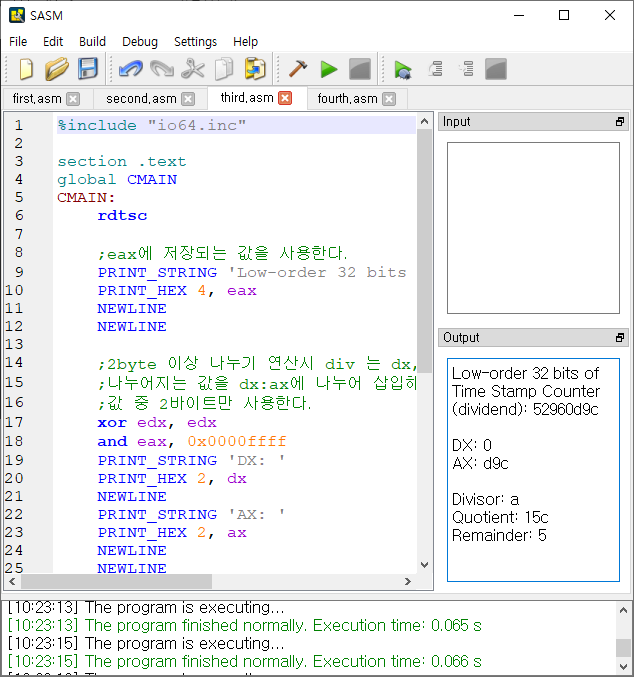

Remainder로 1~10의 숫자가 무작위로 추출된다.



그런데 실제로 여러번 해 보면 홀수만 나오는 것을 알 수 있다. 내 컴퓨터에서만 그러는건지는 모르겠지만 rdtsc 명령어가 (EAX 레지스터에)짝수만 반환하기 때문이다. (마지막에 1을 더하므로 결국 홀수가 된다)



EDX 레지스터의 값을 사용해 보자.

%include "io64.inc"

section .text
global CMAIN
CMAIN:
    rdtsc

    ;edx에 저장되는 값을 사용한다.
    PRINT_STRING 'High-order 32 bits of Time Stamp Counter (dividend): '
    PRINT_HEX 4, edx
    NEWLINE
    NEWLINE

    ;2byte 이상 나누기 연산시 div 는 dx, ax를 사용한다.
    ;나누어지는 값을 dx:ax에 나누어 삽입해야 하므로 edx의 값을 eax에 저장하고
    ;edx를 0으로 만든다. 그리고 eax의 값 중 2바이트만 사용한다.
    mov eax, edx
    xor edx, edx
    and eax, 0x0000ffff
    PRINT_STRING 'DX: '
    PRINT_HEX 2, dx
    NEWLINE
    PRINT_STRING 'AX: '
    PRINT_HEX 2, ax
    NEWLINE
    NEWLINE

    mov bx, 0xa ;
    PRINT_STRING 'Divisor: '
    PRINT_HEX 2, bx
    NEWLINE

    div bx
    PRINT_STRING 'Quotient: '
    PRINT_HEX 2, ax
    NEWLINE
    PRINT_STRING 'Remainder: '
    inc dx
    PRINT_HEX 2, dx

    xor rax, rax
   ret

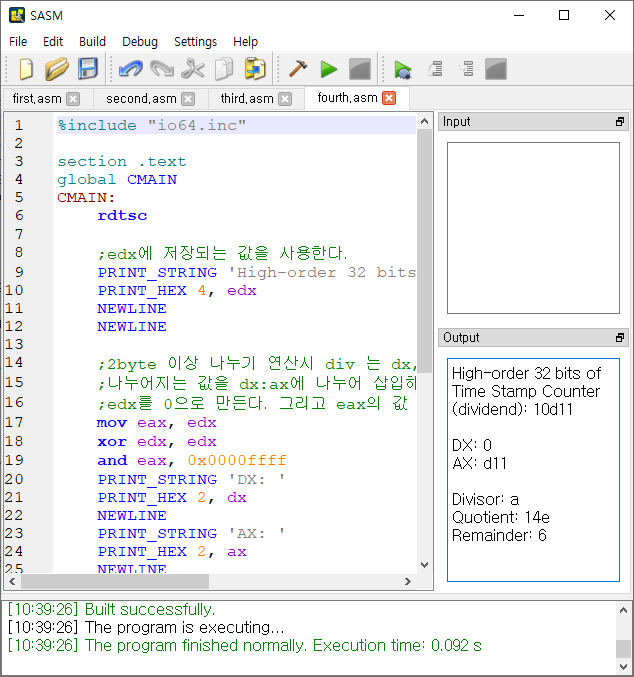

홀수, 짝수 상관없이 1~10의 숫자가 무작위로 추출된다.

하지만 EDX 레지스터의 값은 일반적인 시간의 '초' 단위와 비슷한 간격으로 바뀐다. 프로그램을 빠르게 반복 실행하면 동일한 숫자가 반복되어 나오는걸 알 수 있다. 빠른 반복 추출이 필요하다면 EAX 레지스터의 값 중 하위 2바이트가 아닌 중간 2바이트 숫자를 이용하는 등 다른 방법으로 랜덤 넘버를 추출한다.



※ 주의

DIV 연산시 나누는 수가 작아 몫이 너무 크게 되면 ax가 저장할 수 있는 용량(2바이트)을 넘어서게 되고 Program received signal SIGFPE, arithmetic exception 메세지가 나타난다. Floating-Point Exception을 의미하지만 0으로 나누는 연산과 같은 모든 산술 연산 에러를 포함한다.

Program Error Signals



SIGFPE 예외 발생시 프로그램이 멈추게 된다. 디버깅해야 메세지를 확인 할 수 있다.
