베지어 스플라인 곡선을 그려보자.

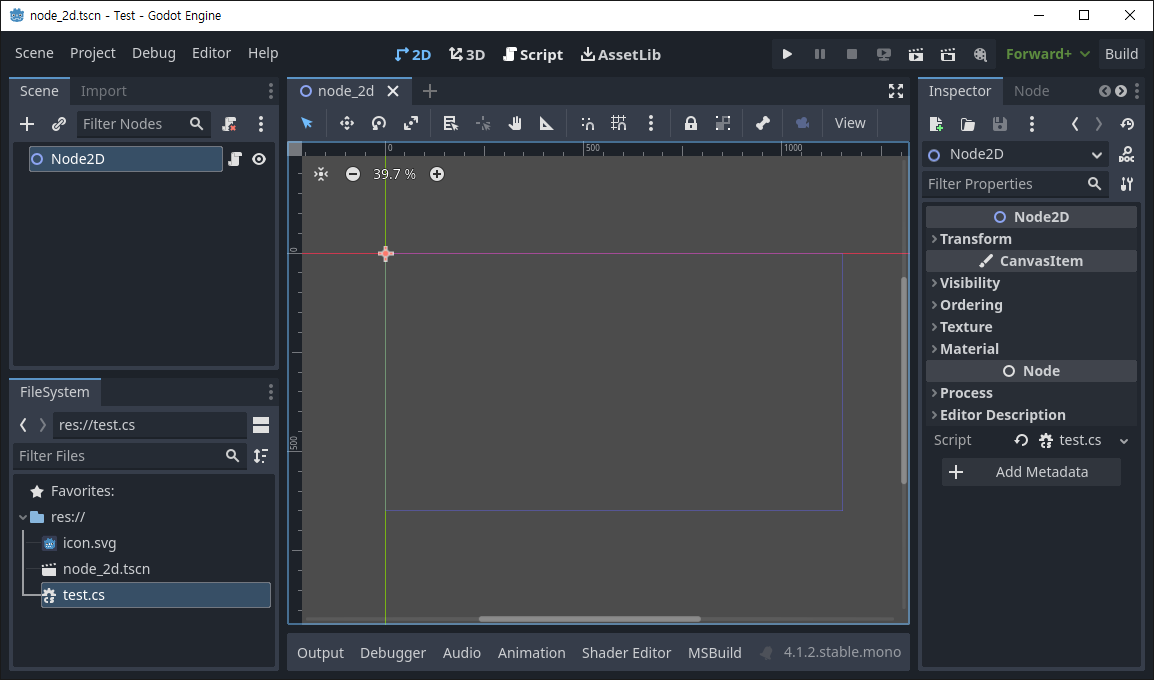

Node2D를 생성하고 스크립트를 추가한다.



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
using Godot;

public partial class test : Node2D
{
    private Curve2D pos;

    private Vector2 position0;
    private Vector2 position1;
    private Vector2 position2;
    private Vector2 position3;
    private Vector2 position4;

    private Vector2 control0;
    private Vector2 control1;

    public override void _Ready()
    {
        pos = new Curve2D();

        position0 = new Vector2(200200);
        position1 = new Vector2(400400);
        position2 = new Vector2(600200);
        position3 = new Vector2(800400);
        position4 = new Vector2(1000200);

        control0 = new Vector2(-1000);
        control1 = new Vector2(1000);

        BezierSpline(position0, position1, position2, position3,
            position4, control0, control1);
    }

    public override void _Draw()
    {
        //DrawPolyline(pos.GetBakedPoints(), Colors.Red, 5);
        DrawPolyline(pos.Tessellate(), Colors.Red, 5);
    }

    private void BezierSpline(Vector2 p0, Vector2 p1, Vector2 p2,
        Vector2 p3, Vector2 p4, Vector2 c0, Vector2 c1)
    {
        pos.AddPoint(p0, c0, c1);
        pos.AddPoint(p1, c0, c1);
        pos.AddPoint(p2, c0, c1);
        pos.AddPoint(p3, c0, c1);
        pos.AddPoint(p4, c0, c1);
    }
}






위와 같이 코드를 작성하고 실행한다.

_Draw()는 처음 한 번만 호출된다. 스플라인이 변경되거나 _Draw()를 다시 호출할 필요가 있다면 QueueRedraw()를 사용한다.

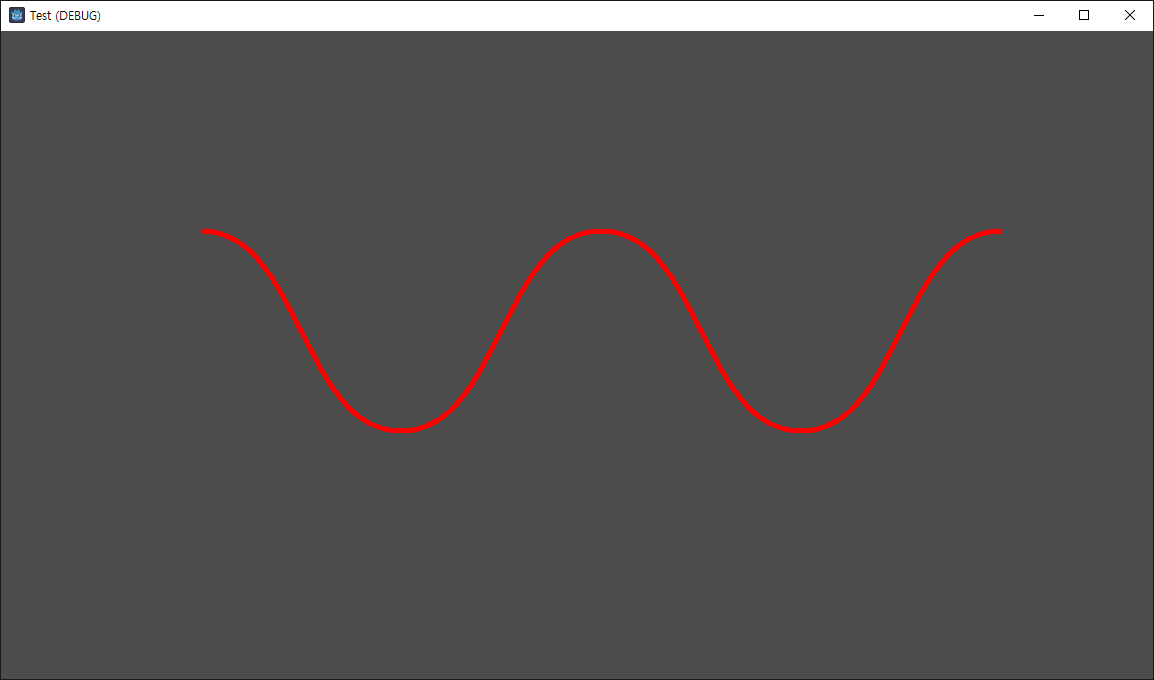

각 포인트에서 컨트롤이 적용된 스플라인이 표시된다.



※ 참고

Custom drawing in 2D

Beziers, curves, and paths

About Spline Interpolation
