인덕터(코일)와 역기전력 (feat. 릴레이와 다이오드)

급격한 전류의 변화로 큰 역기전력이 발생하는 인덕터를 시뮬레이션 해 보면 왜 릴레이에 다이오드를 연결해야 하는지 알 수 있다.

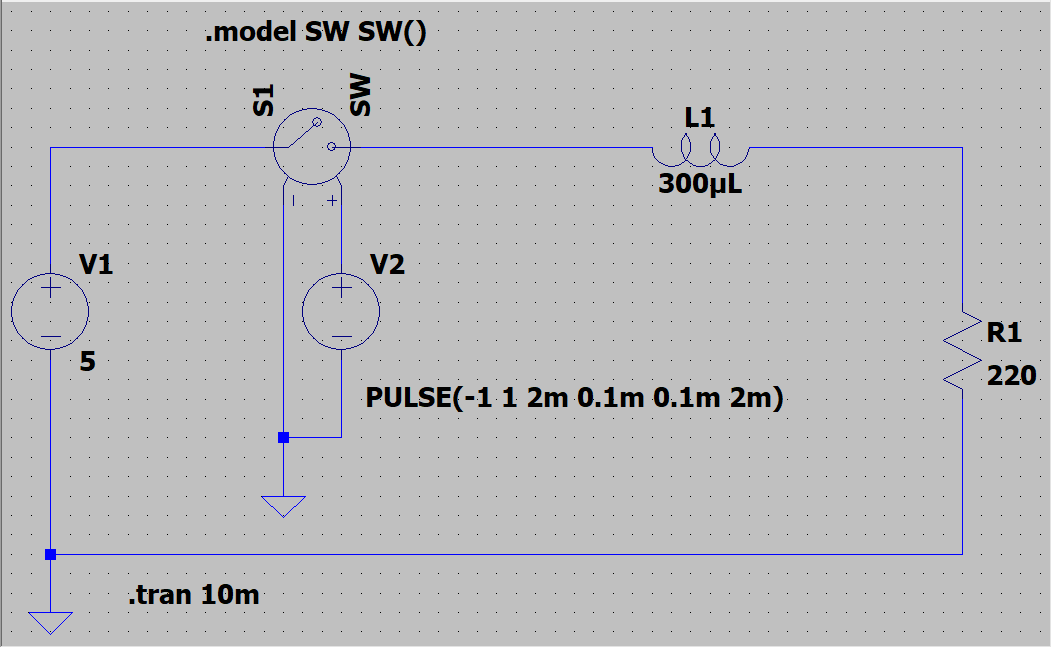

회로를 구성한다.

• 전원: 5VDC
• 스위치: 2ms 후에 2ms 동안 켜졌다 꺼진다. (Voltage Controlled Switch의 작동 방식 때문에 정확히는 2+(0.1/2)ms 후에 켜졌다 2+(0.1/2)ms후에 꺼지지만 중요하지 않다)
• 시뮬레이션 시간: 10ms

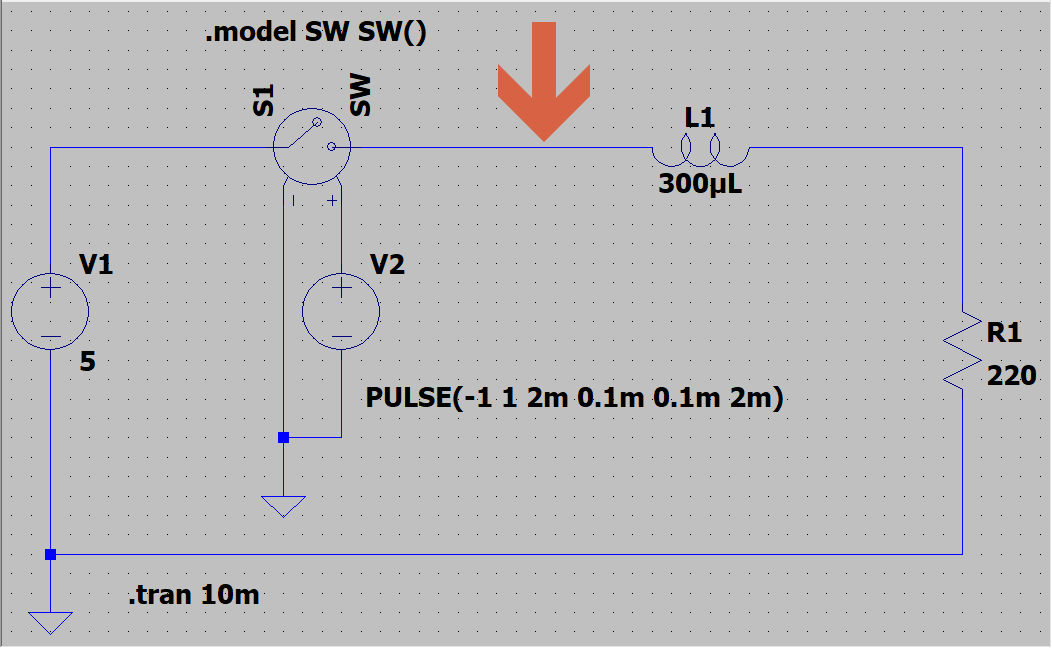

시뮬레이션을 실행하고 화살표 부분의 전압을 측정한다.

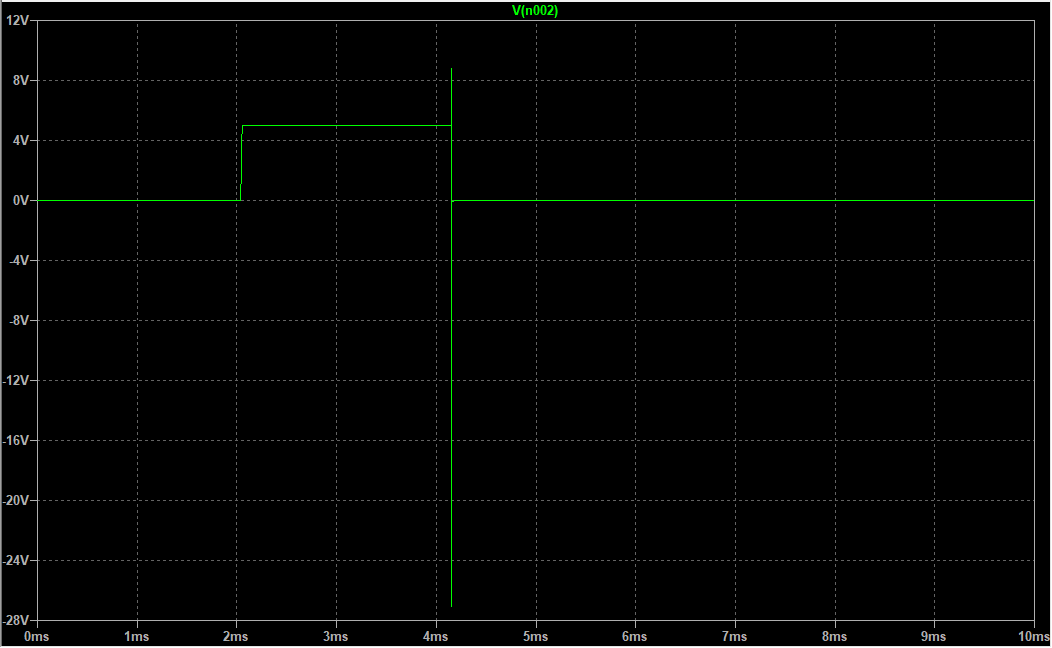

2ms에서 스위치가 켜지므로 5V의 전압이 흐르다 스위치가 꺼지는 순간 약 -27V의 역기전력이 발생한다.

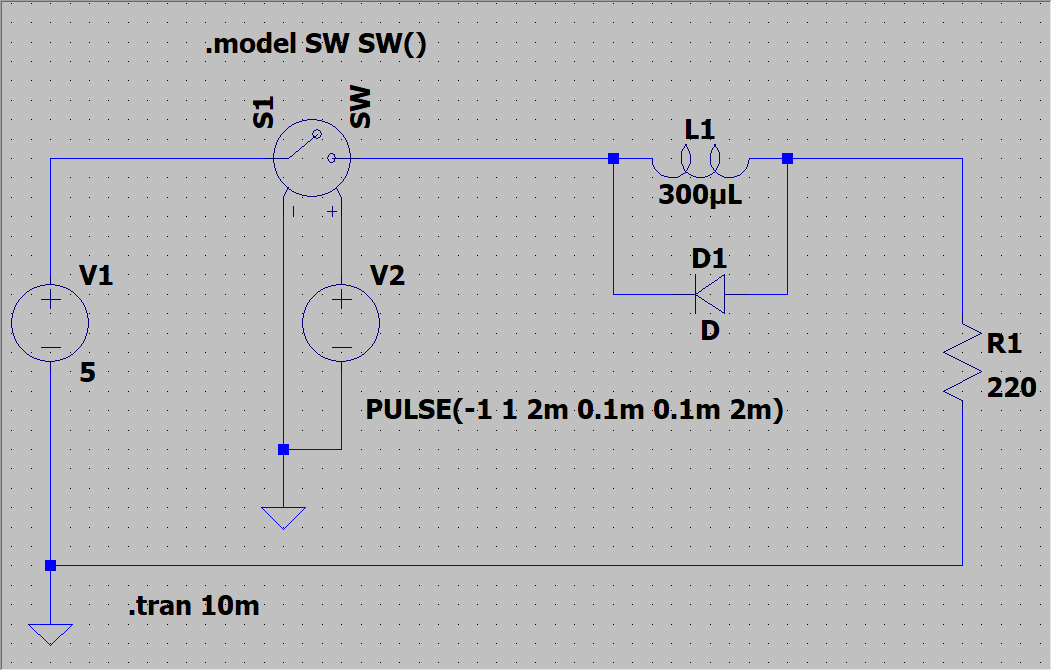

인덕터에 다이오드를 병렬로 연결한다.

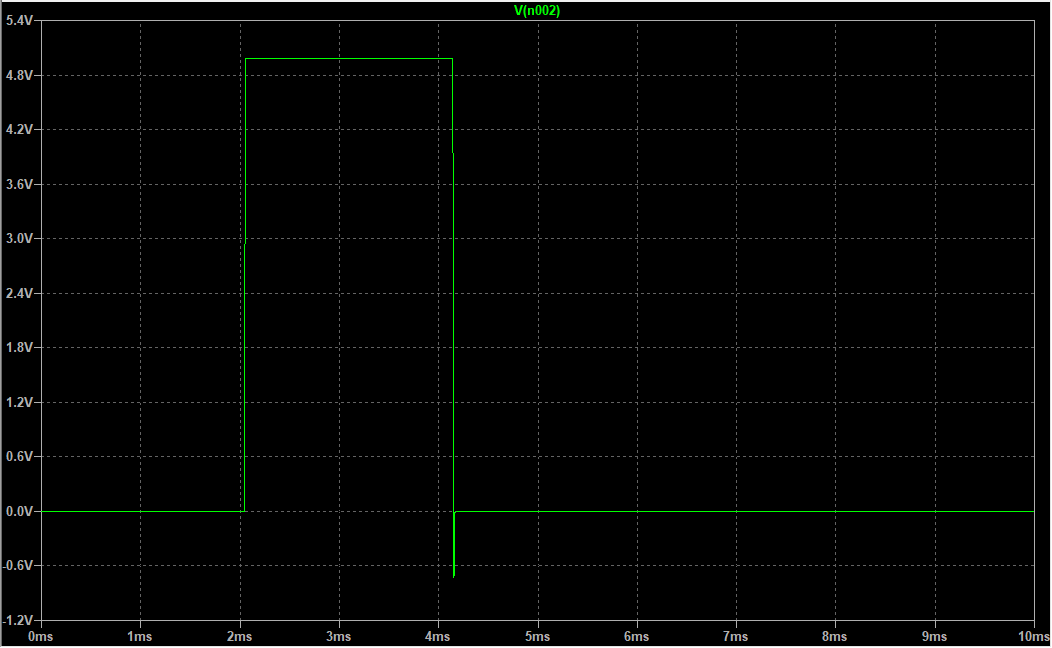

역기전력이 약 -0.7V로 줄었다.

※ 회로 및 시뮬레이션 LTspice 파일
