Fingerprint Sensor with Arduino - 지문 인식 센서 & 아두이노

아두이노와 지문 인식 센서를 사용해 보자.

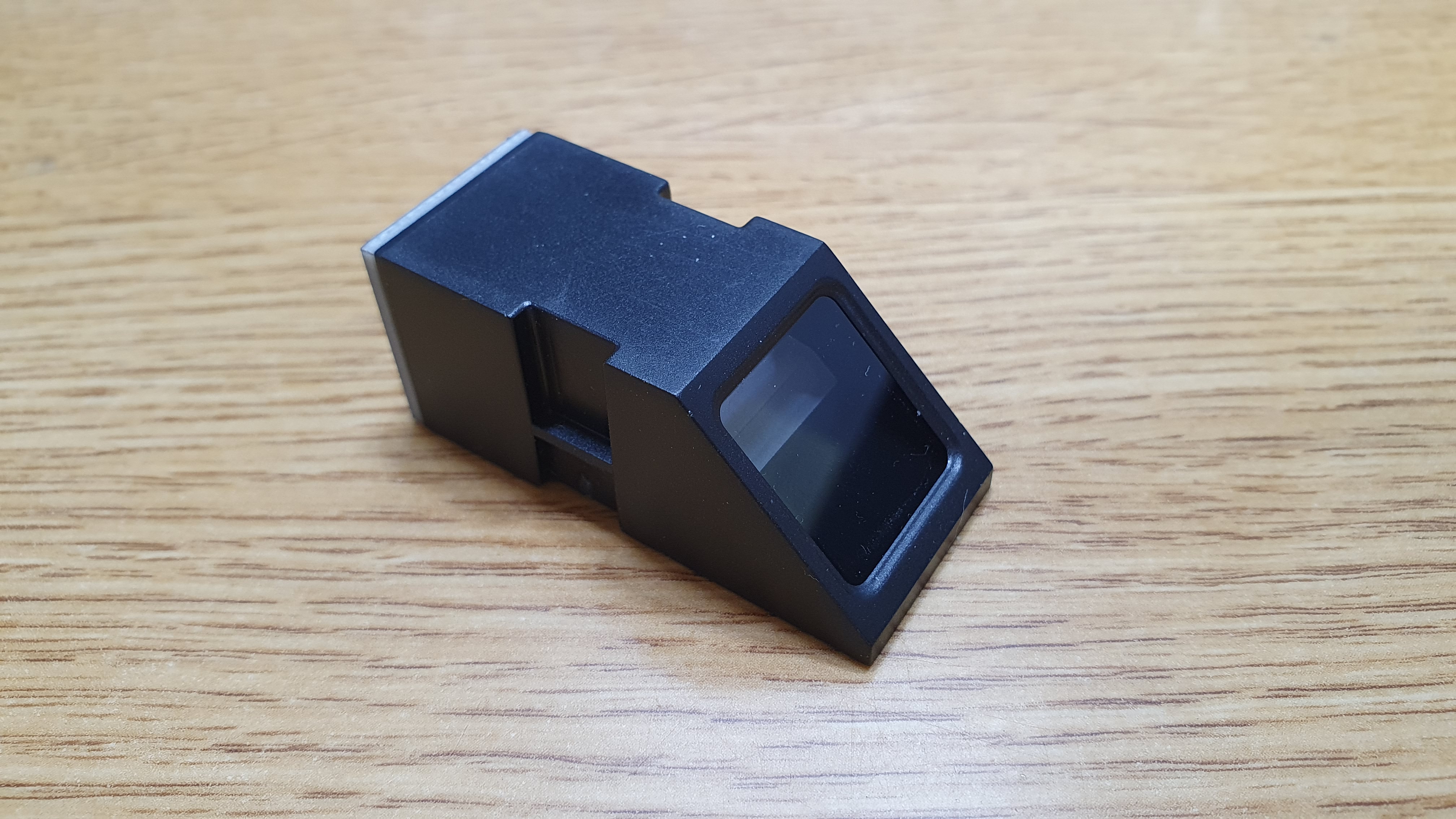

AS608 칩을 사용한 지문 인식 센서다.

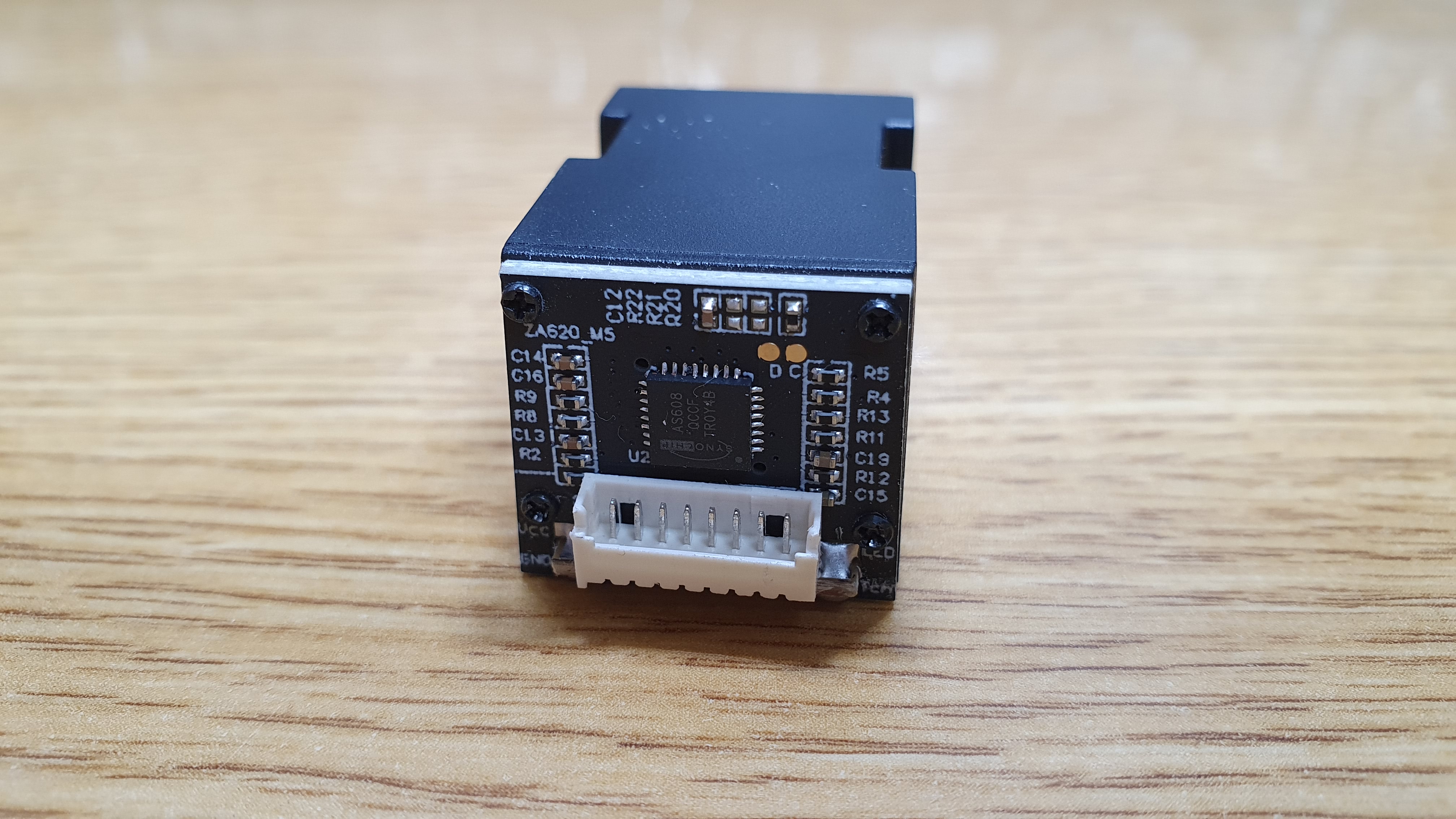

핀맵은 왼쪽부터 아래와 같다. (D- D+는 USB 연결 시 사용한다)

D- D+ UA TCH GND RX TX VCC(3.3V)

제품마다 다를 수 있다.

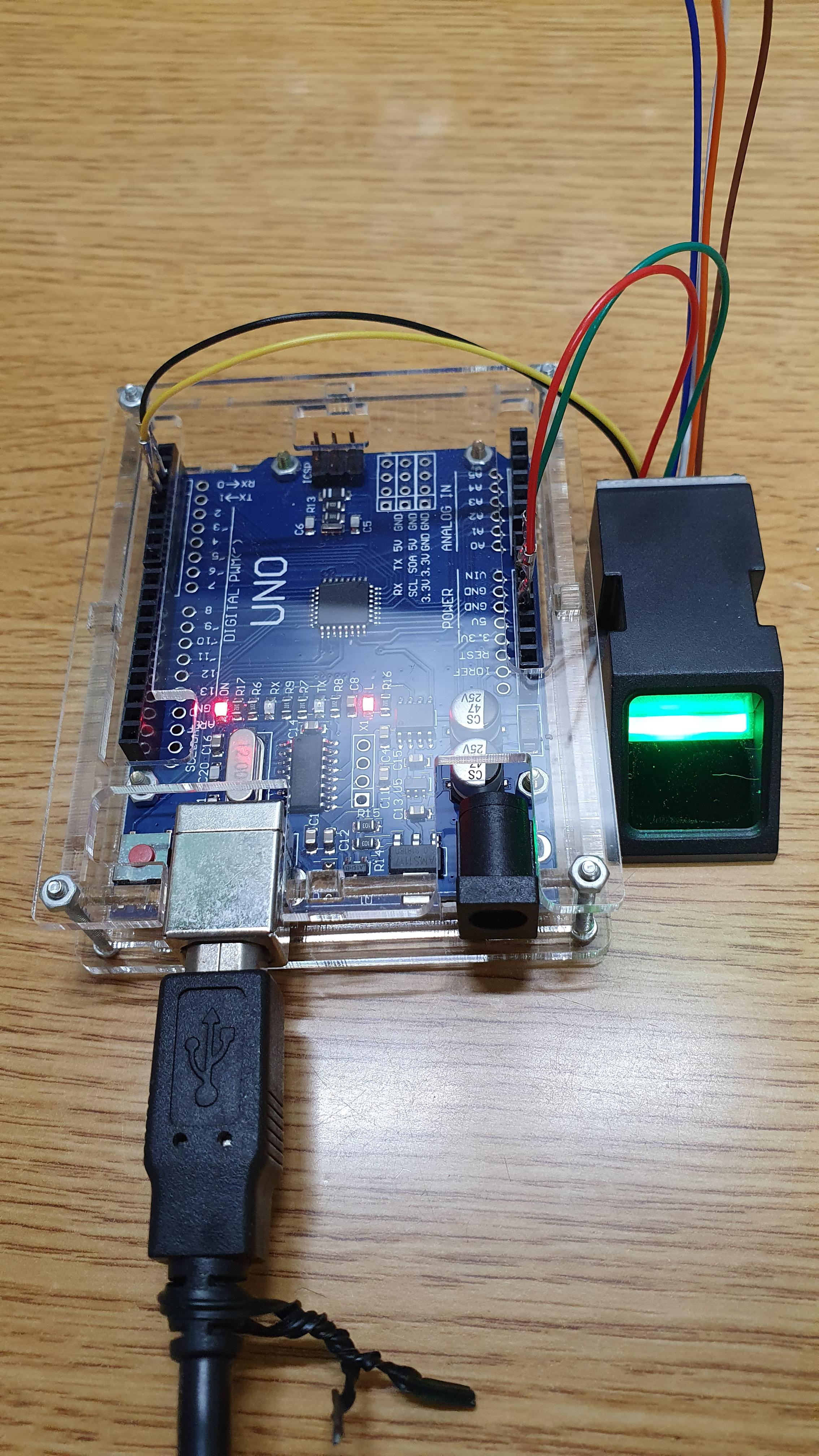

아래와 같이 연결한다.

VCC - 3.3V

TX - D2

RX - D3

GND - GND

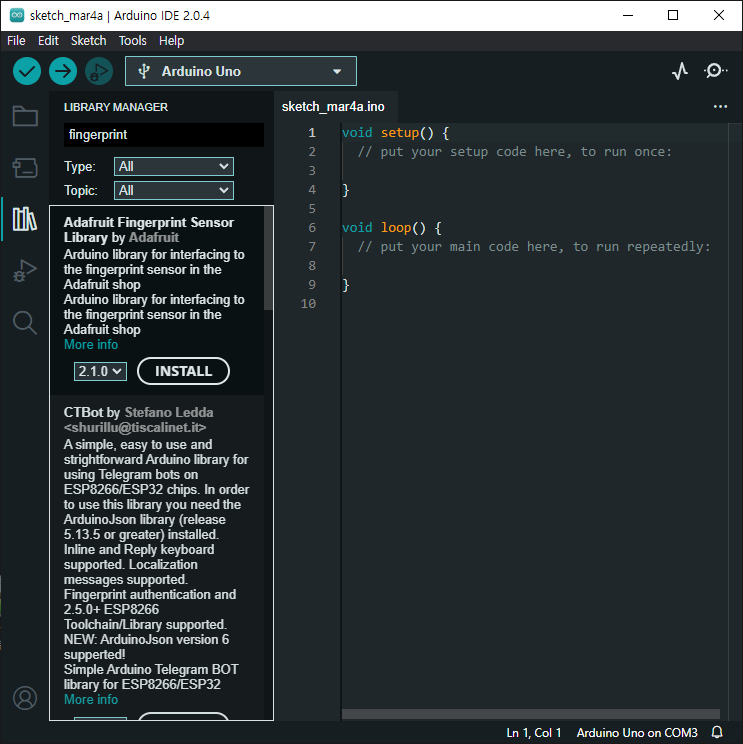

Arduino IDE - Library Manager - fingerprint를 검색하고 Adafruit Fingerprint Sensor Library를 설치한다.

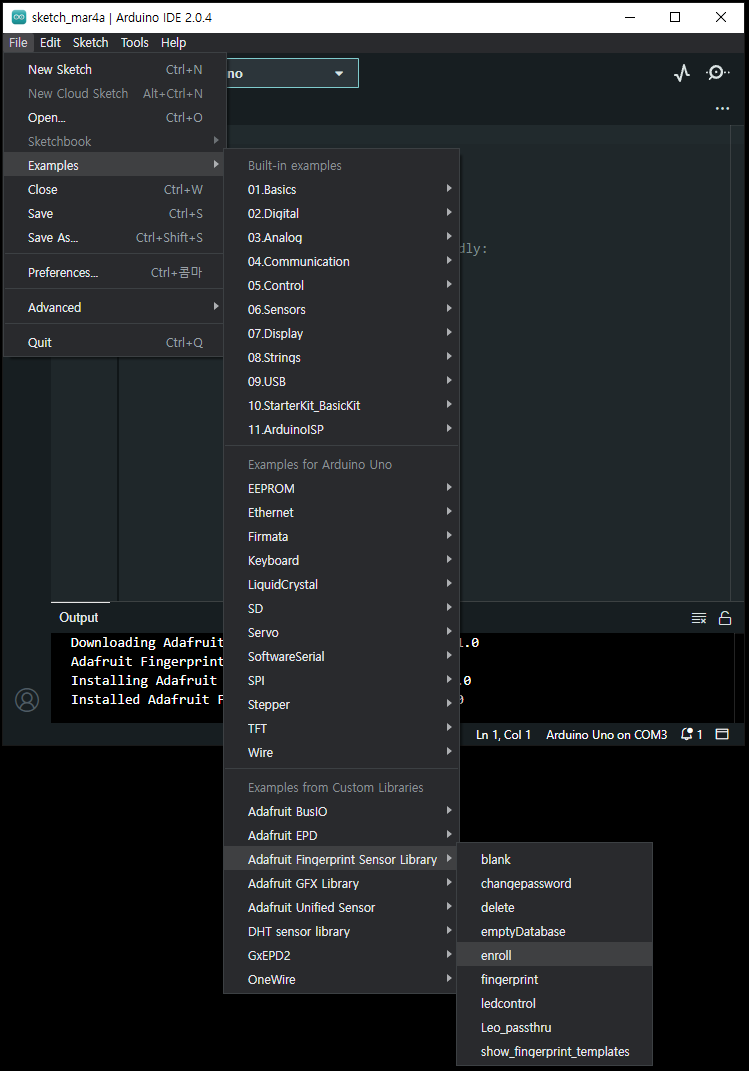

File - Examples - Adafruit Fingerprint Sensor Library - enroll 을 선택한다.

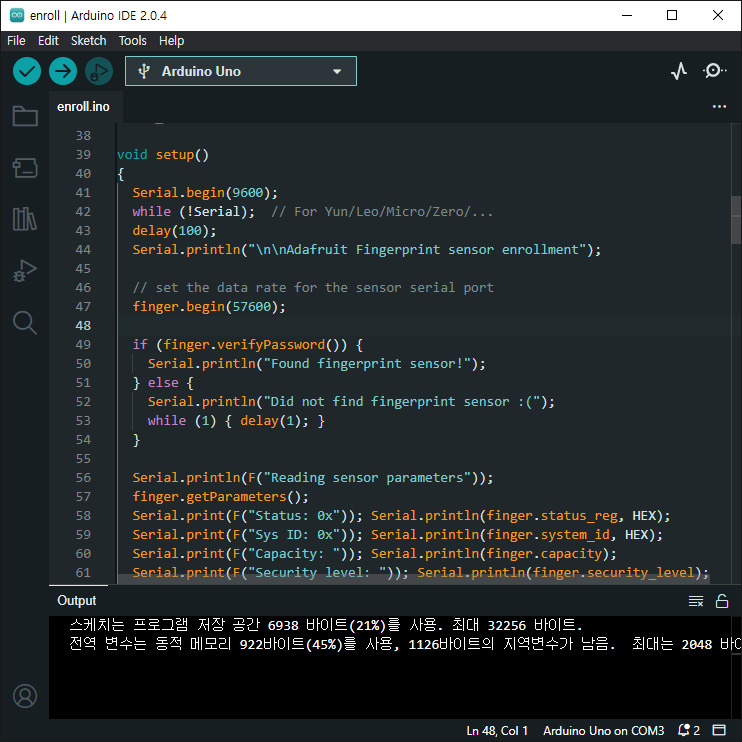

컴파일하고 아두이노에 업로드한다.

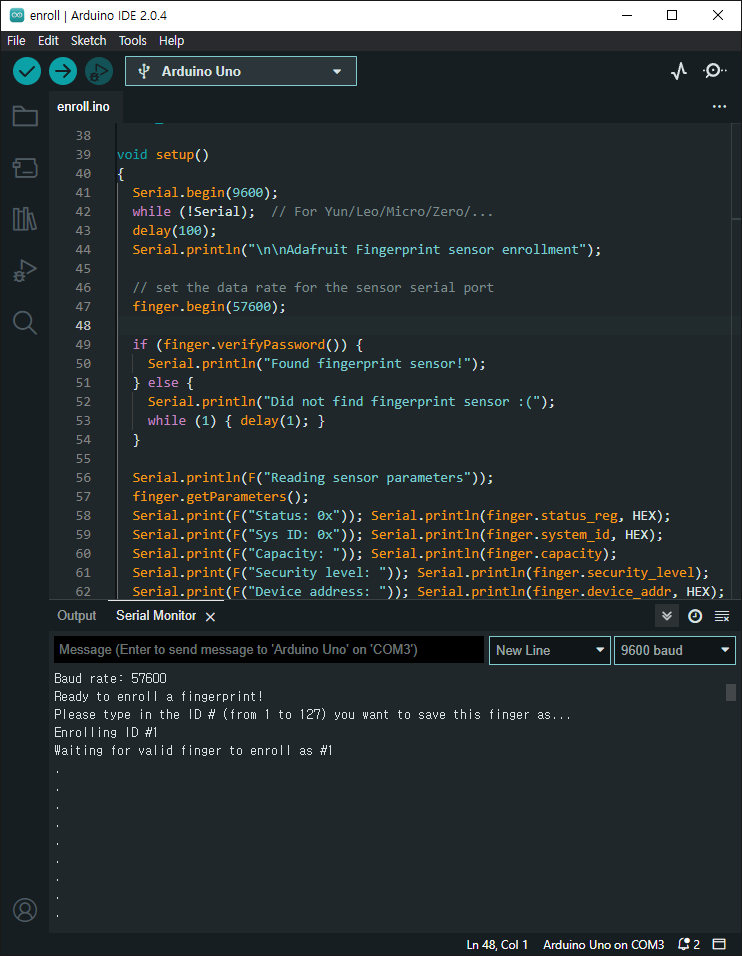

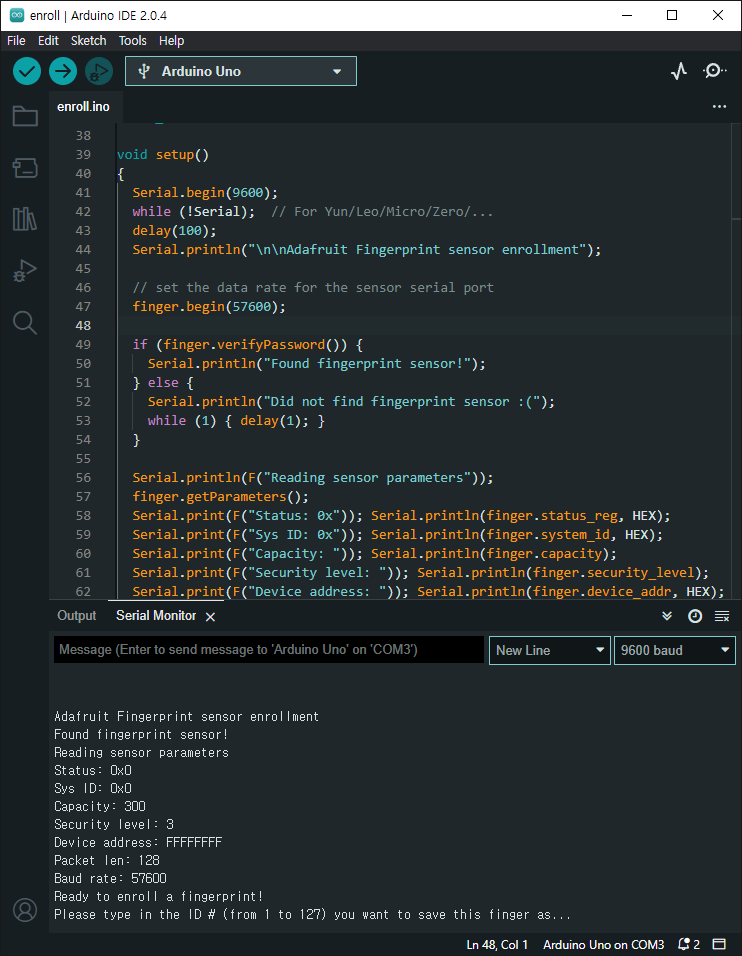

시리얼 모니터를 확인하면 지문인식 센서가 인식되고 ID 입력을 기다린다.



127개의 지문을 인식할 수 있다. 처음 이므로 1을 입력하면 첫 번째 지문 등록 대기상태로 들어간다.

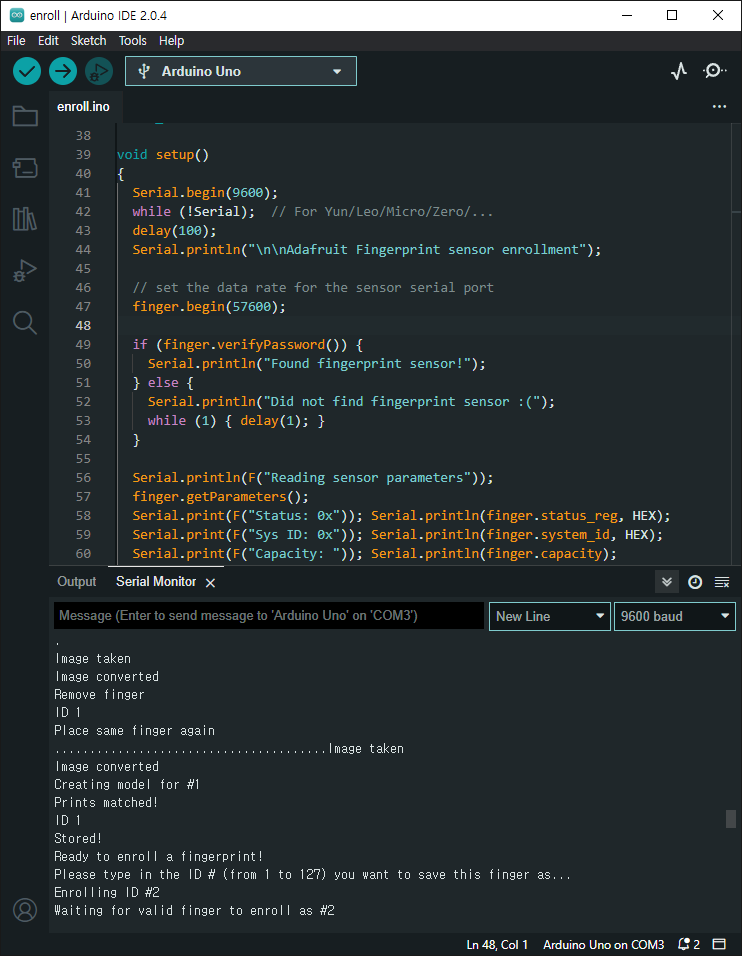

손가락을 대면 지문이 인식되고 뗐다 다시 대면 첫 번째 지문이 등록 된다. 2를 입력하고 동일한 방법으로 두 번째 지문을 등록한다.

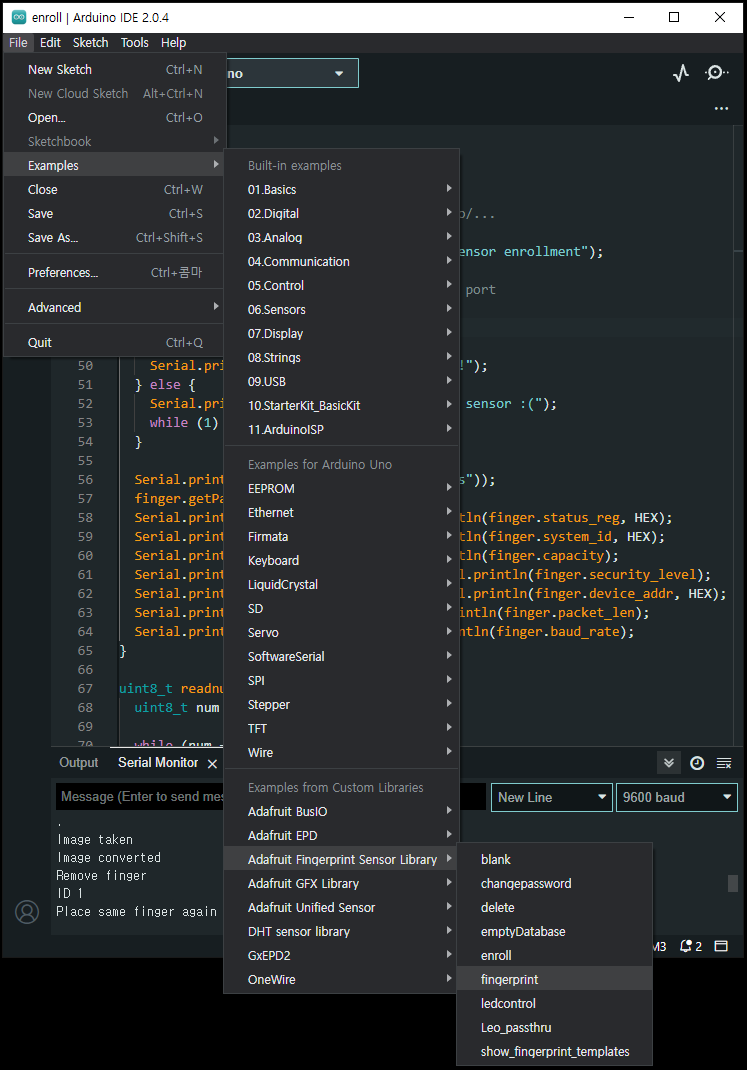

이번엔 fingerprint 예제를 불러온다.

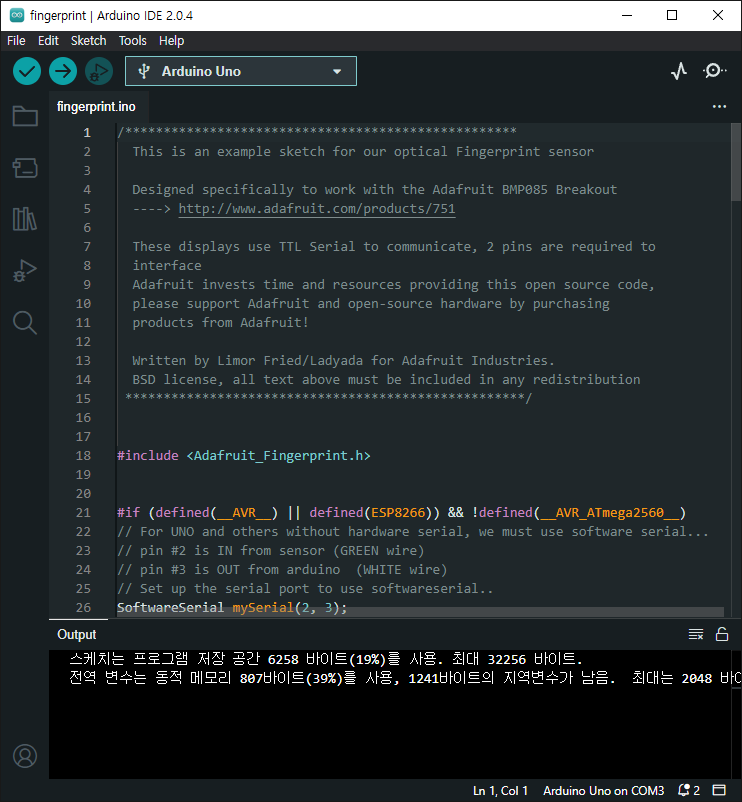

컴파일하고 업로드한다.

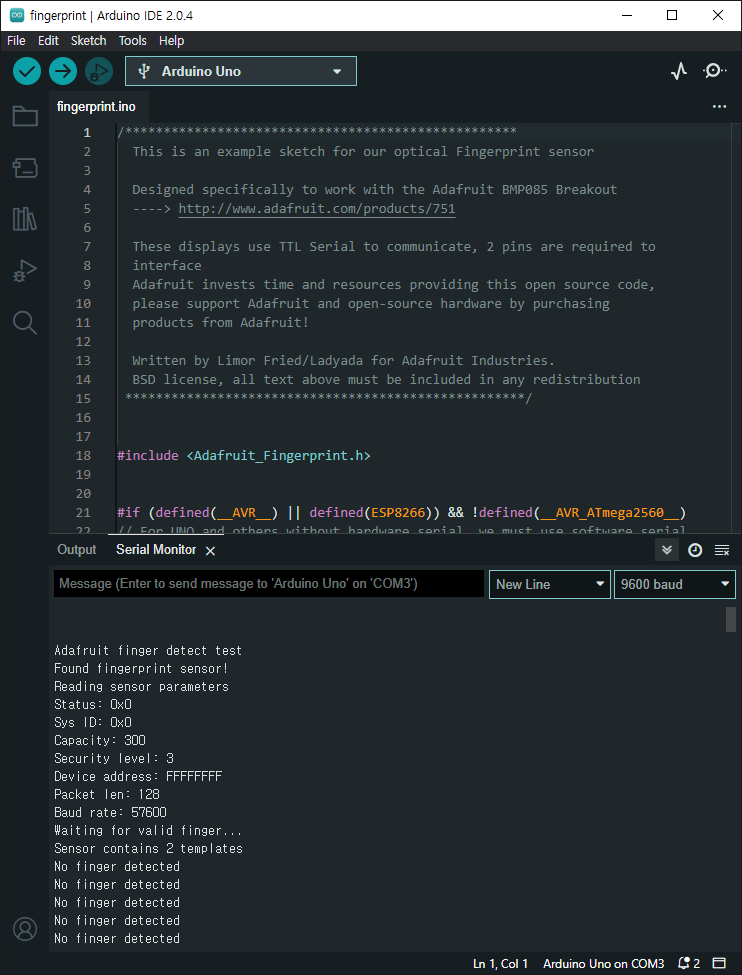

지문인식 센서가 인식되고 대기상태에 들어간다. 센서에 2개의 지문(템플릿)이 있다고 표시된다.

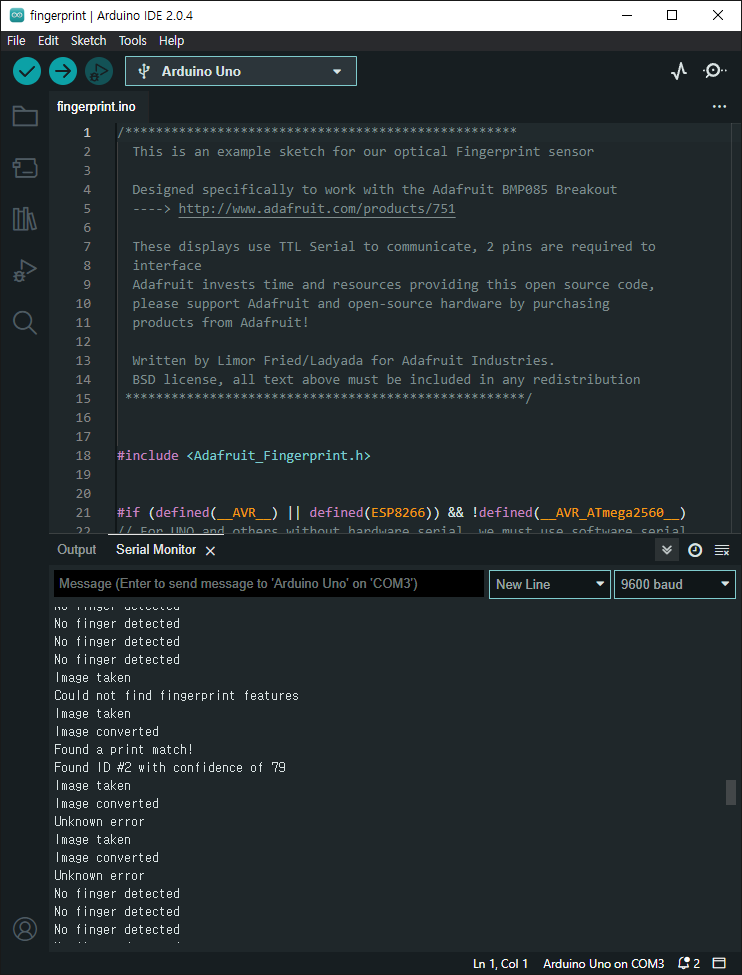

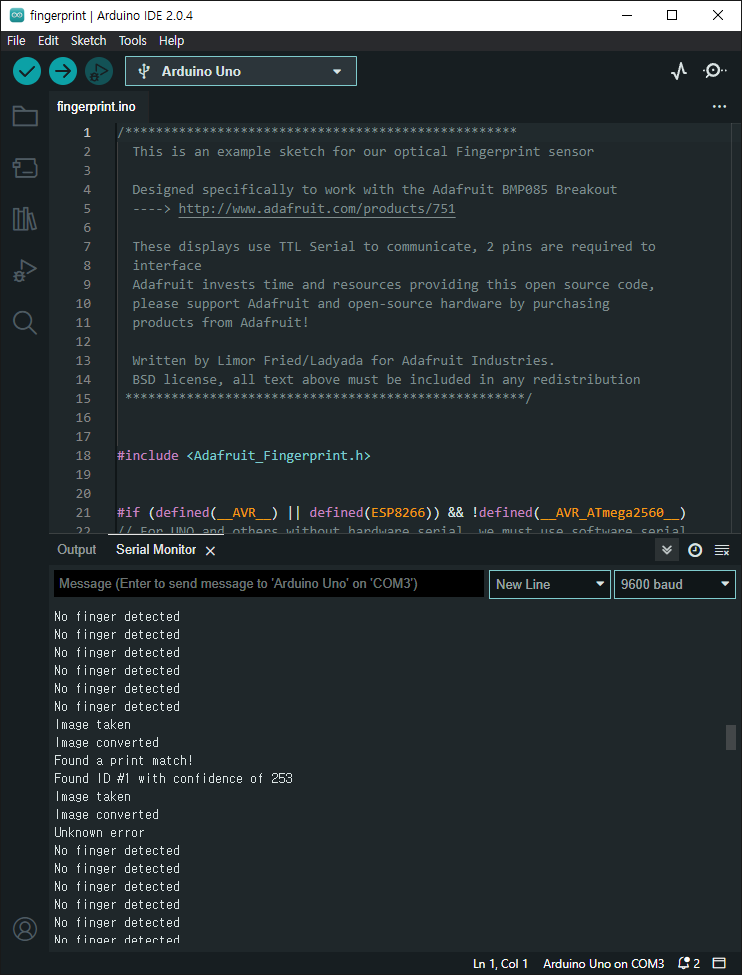

첫 번째 등록한 손가락을 대면 ID 1과 매치된다.



두 번째 손가락을 대면 ID 2와 매칭된다.
