E-Paper E-Ink with Arduino 전자잉크 아두이노

이북(eBook)에 쓰이는 전자잉크를 아두이노와 함께 사용해 보자.

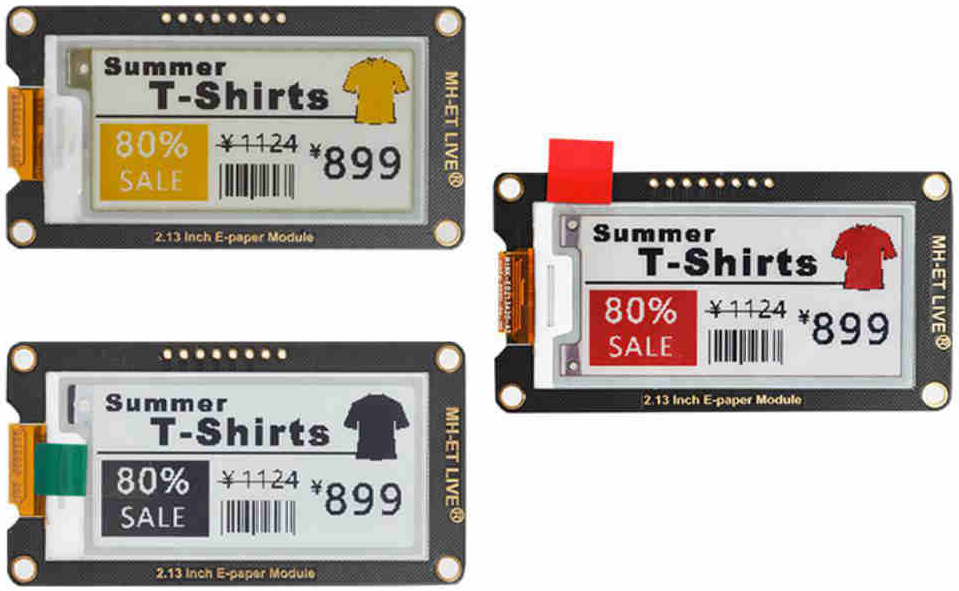

MH-ET LIVE 2.13 Inch E-paper Module

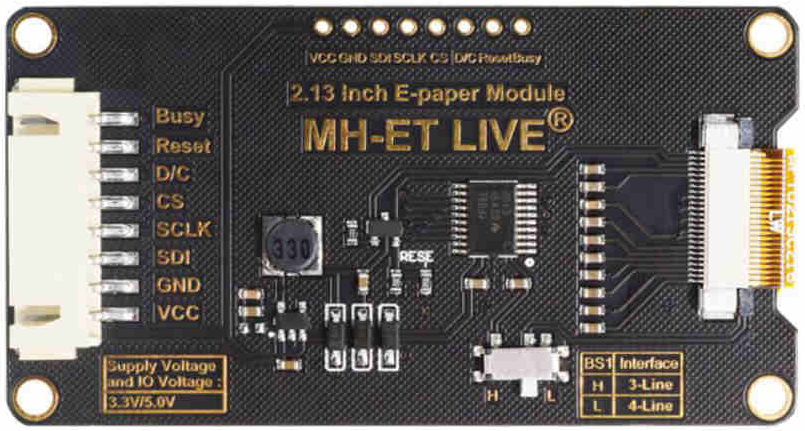

3.3V와 5.0V 모두 사용 가능하다. 딥스위치는 L(4-Line)로 옮겨준다.

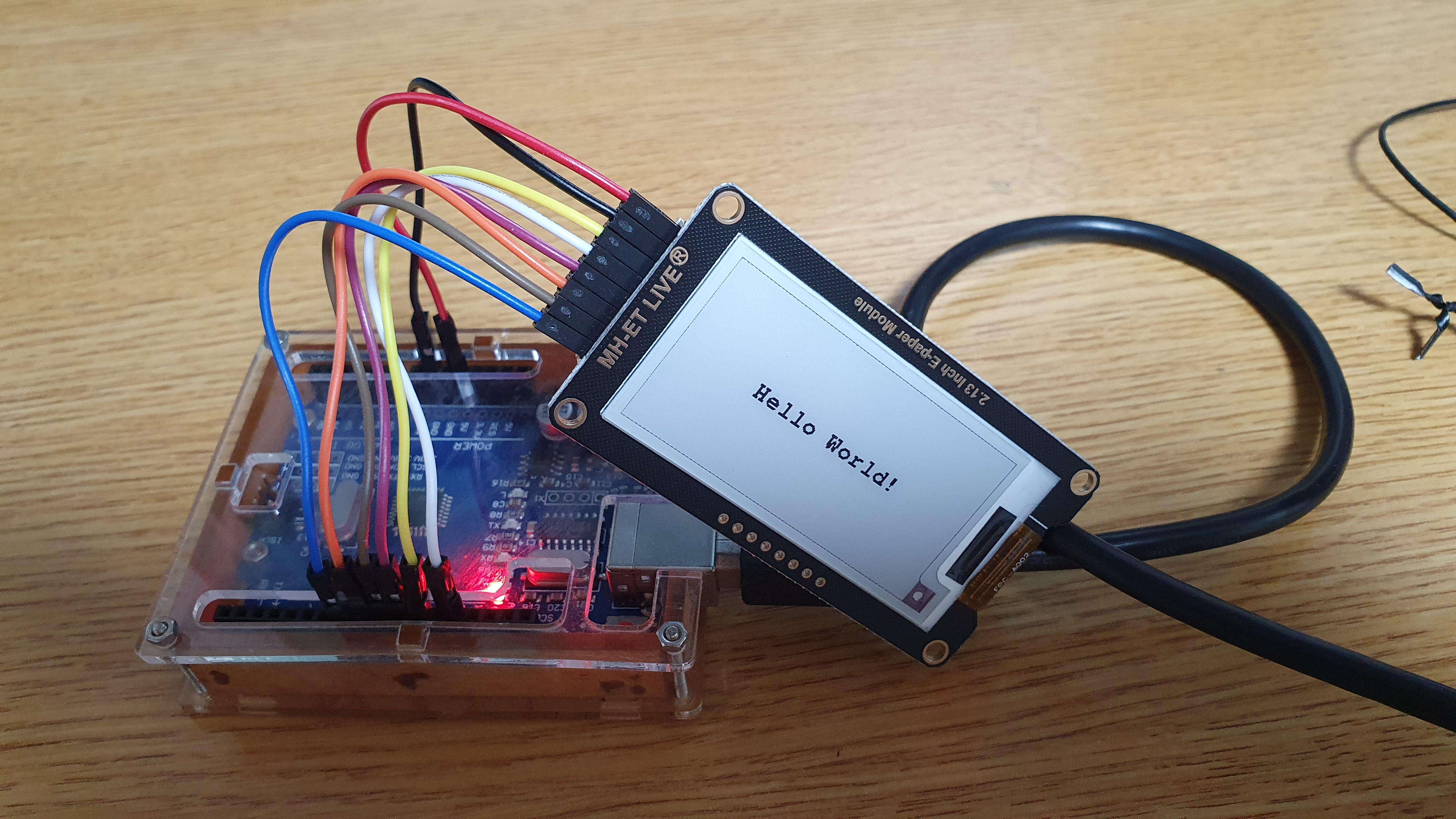

전자잉크와 아두이노는 아래와 같이 연결한다.



E-Paper	Arduino
Busy	D7
Reset	D9
D/C	D8
CS	D10
SCLK	D13
SDI	D11
GND	GND
VCC	5V

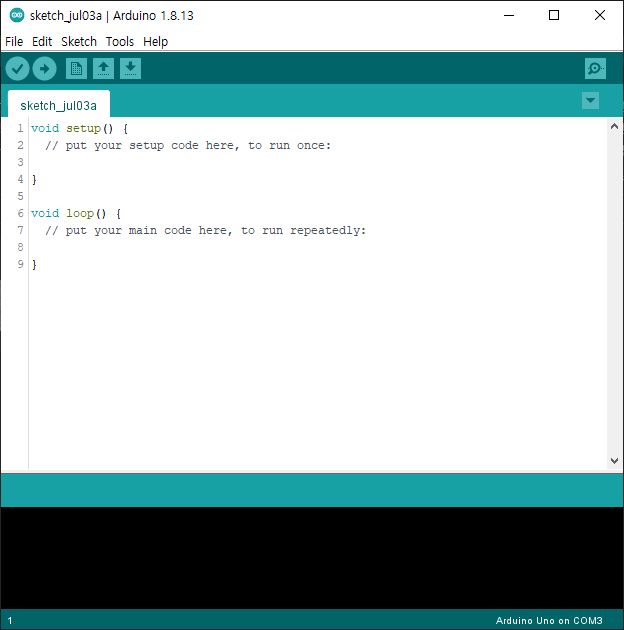

Arduino IDE를 실행한다.

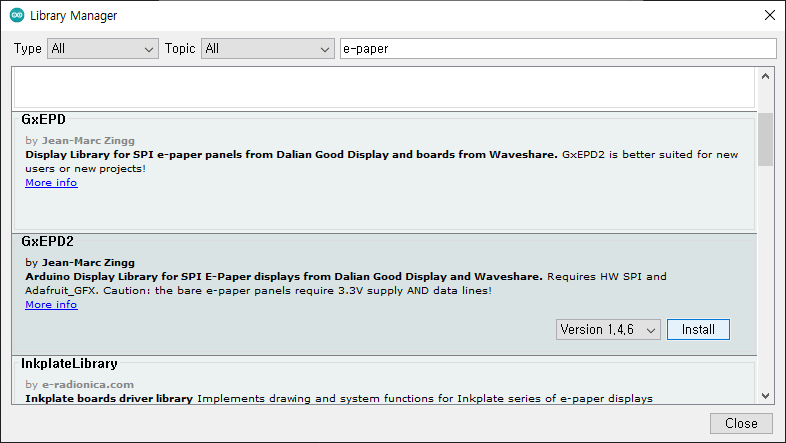

Library Manager에서 e-paper를 검색하고 GxEPD2를 설치한다.



필요한 라이브러리 모두 함께 설치한다.

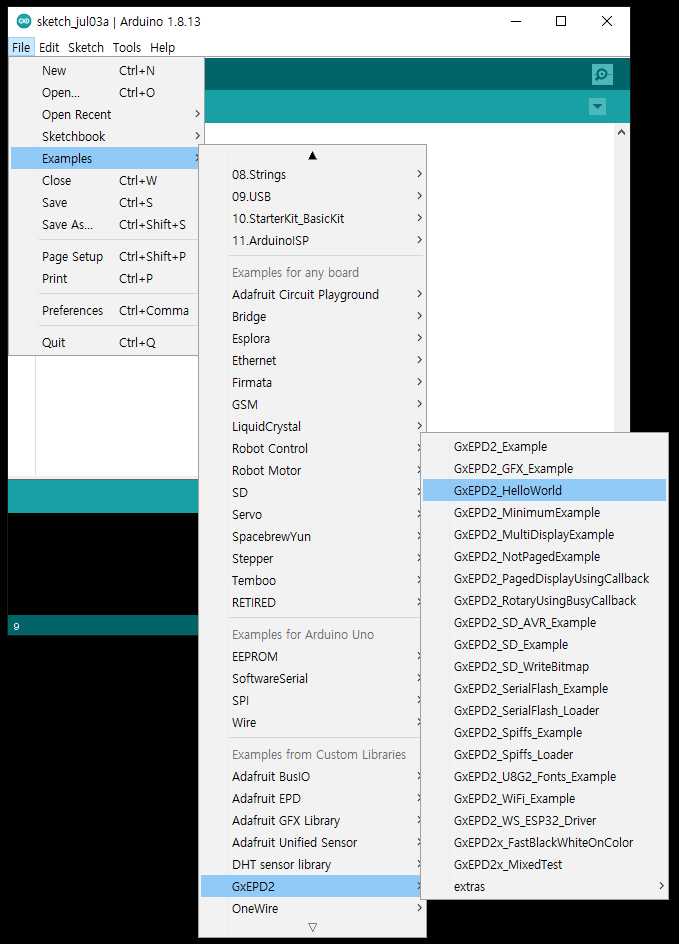

File - Examples - GxEPD2 - GxEPD2_HelloWorld를 선택한다.

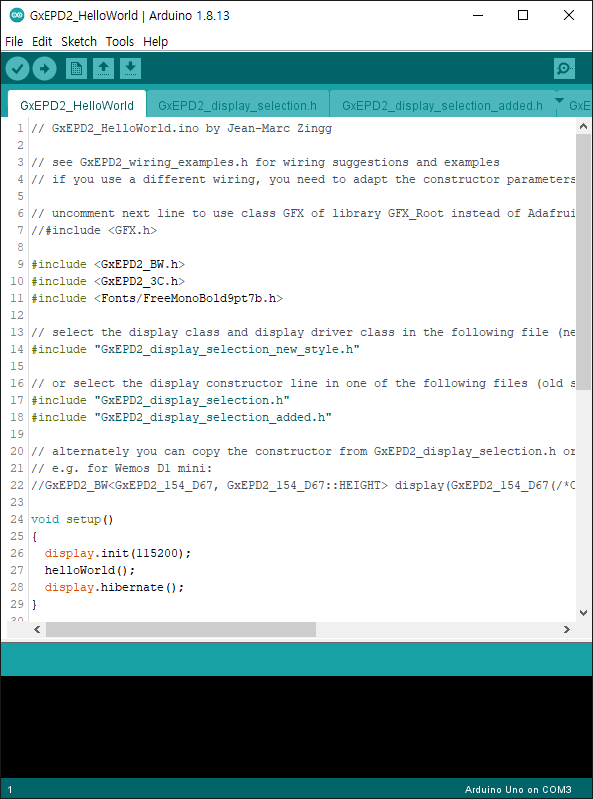

HelloWorld 예제가 열린다.

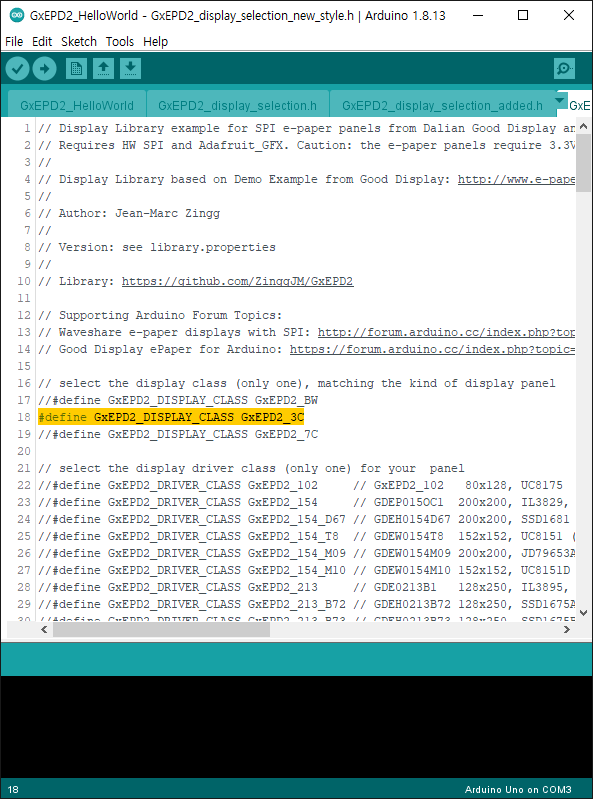

GxEPD2_display_selection_new_style.h 파일을 선택하고 #define GxEPD2_DISPLAY_CLASS GxEPD2_3C의 주석을 해제한다

그리고 기본적으로 #define GxEPD2_DISPLAY_CLASS GxEPD2_BW의 주석이 해제되어 있다. 주석 처리하자.

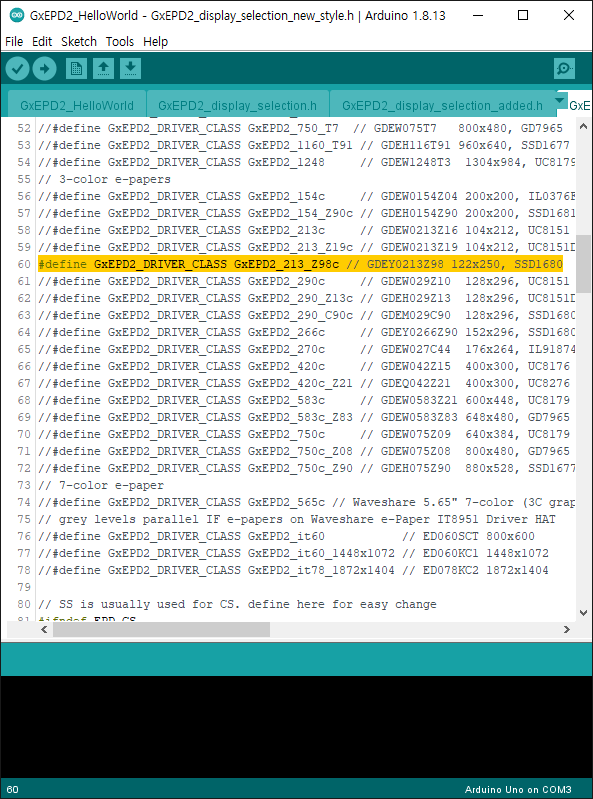

#define GxEPD2_DRIVER_CLASS GxEPD2_213_Z98c의 주석을 해제한다

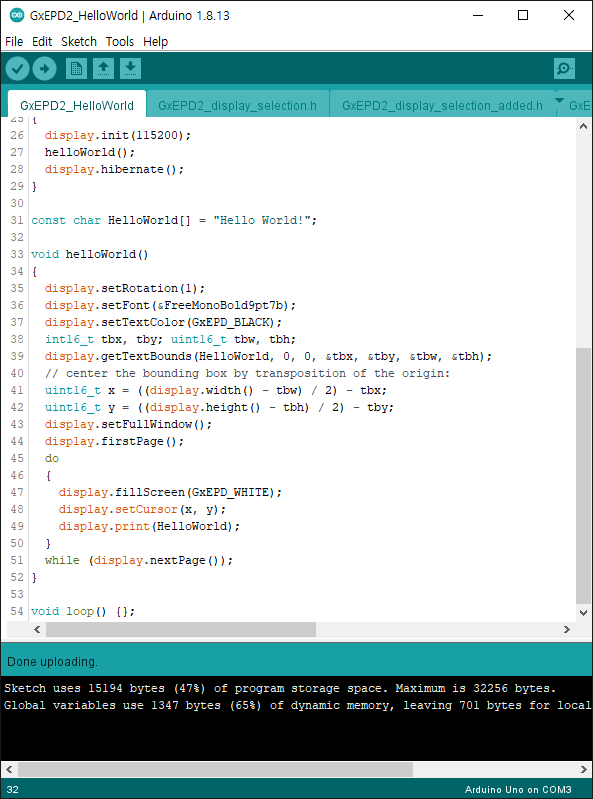

컴파일하고 업로드한다.

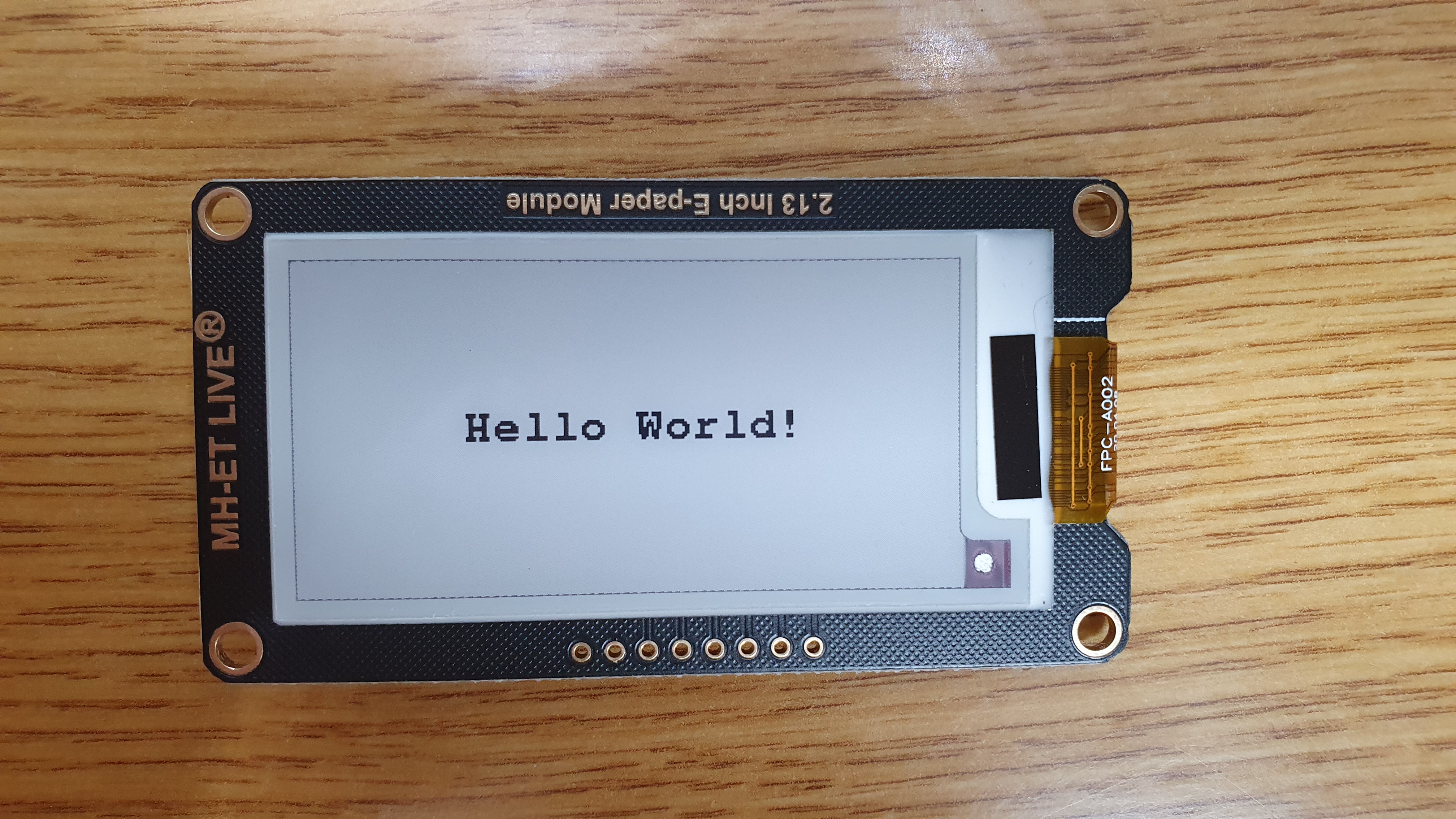

화면이 몇 번 깜빡이고 Hello World!가 출력된다.





전원이 공급되지 않아도 출력상태가 유지된다.
