[Godot] Shader for Sprite Colorkey 스프라이트 컬러키 셰이더

Godot Sprite에는 Colorkey를 설정하는 옵션이 없다.PNG 이미지는 알파 채널을 통해 투명 배경을 설정할 수 있어 상관 없지만 JPG, BMP같은 이미지 파일은 투명 배경이 없어 곤란하다. 하지만 셰이더를 이용해 같은 효과를 만들 수 있다.

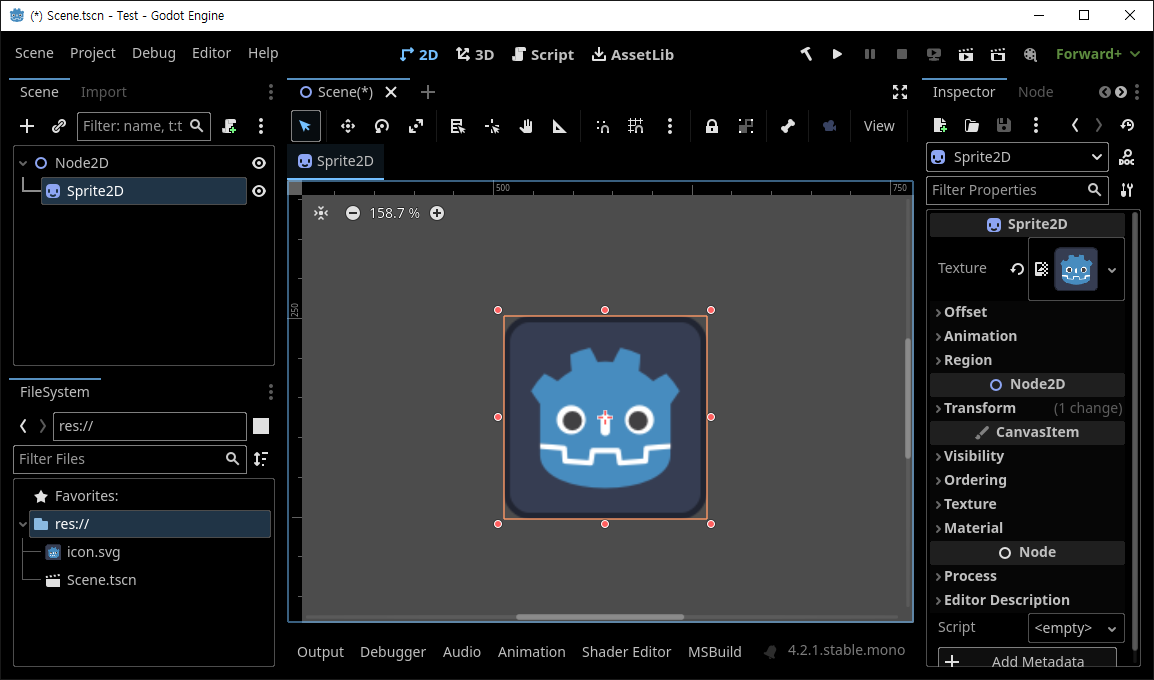

스프라이트를 추가하고 텍스쳐를 지정한다.

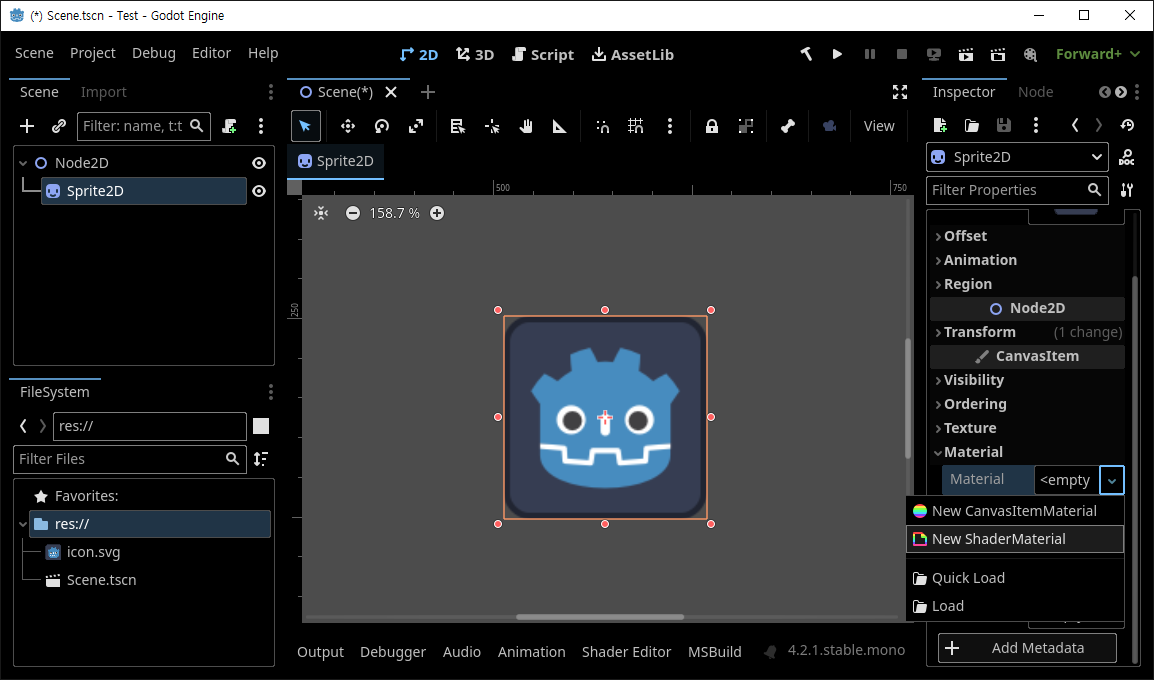

Material - New Shader Material을 선택한다.

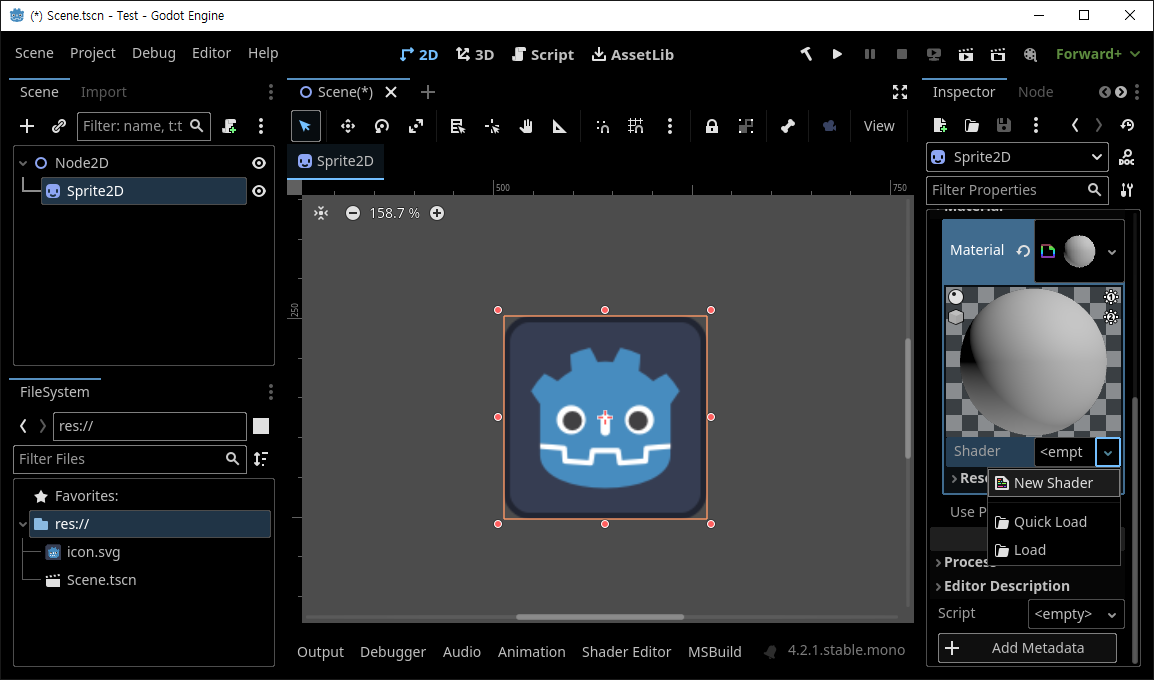

Shader - New Shader를 선택한다.

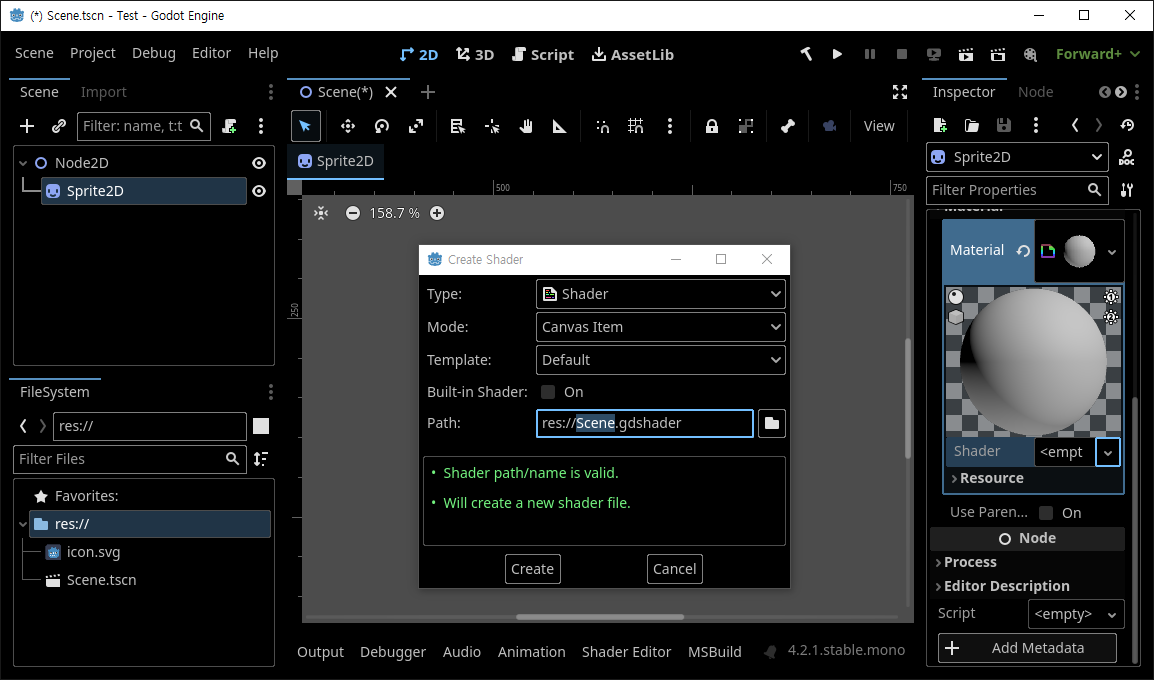

적당한 이름을 지정하고 셰이더 파일을 생성한다.

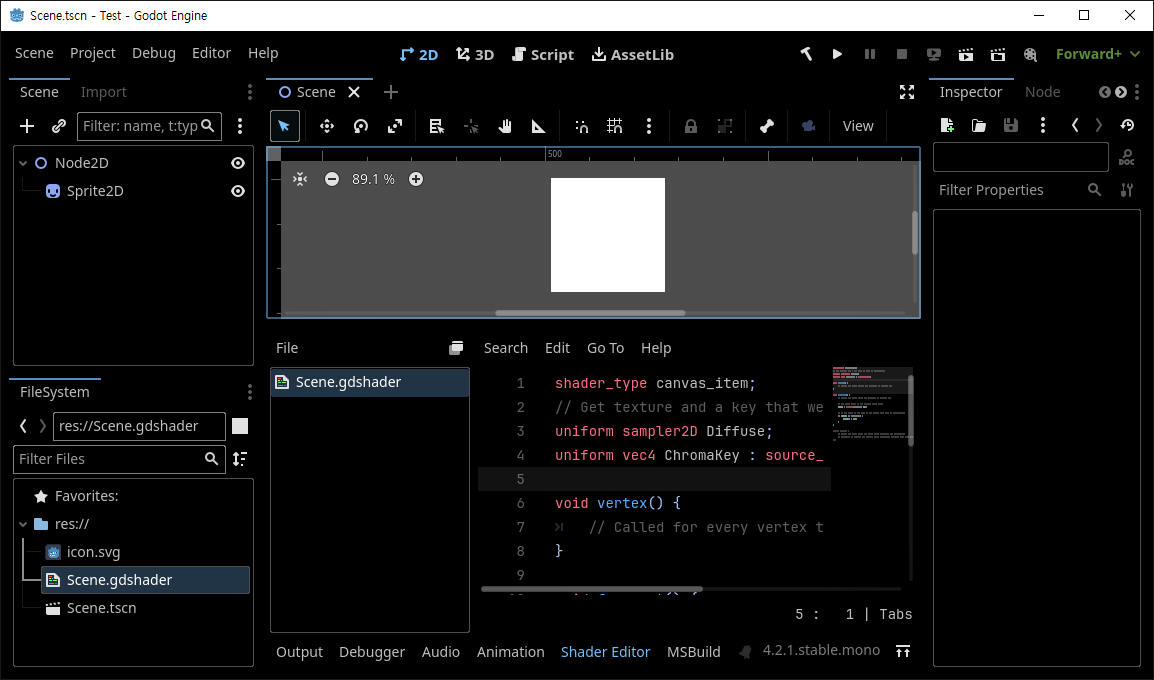

Shader Editor를 활성화 한다.



shader_type canvas_item;
// Get texture and a key that we want as transparent
uniform sampler2D Diffuse;
uniform vec4 ChromaKey : source_color;

void vertex() {
    // Called for every vertex the material is visible on.
}

void fragment() {
    // Called for every pixel the material is visible on.

    // The color value is the sampled pixel color
    COLOR = texture(Diffuse, UV);

    // If the color is the same as the chroma key, make it transparent.
    if (COLOR == ChromaKey) {
        COLOR.a = 0.0;
    }
}

//void light() {
    // Called for every pixel for every light affecting the CanvasItem.
    // Uncomment to replace the default light processing function with this one.
//}



위와 같은 코드를 작성한다.

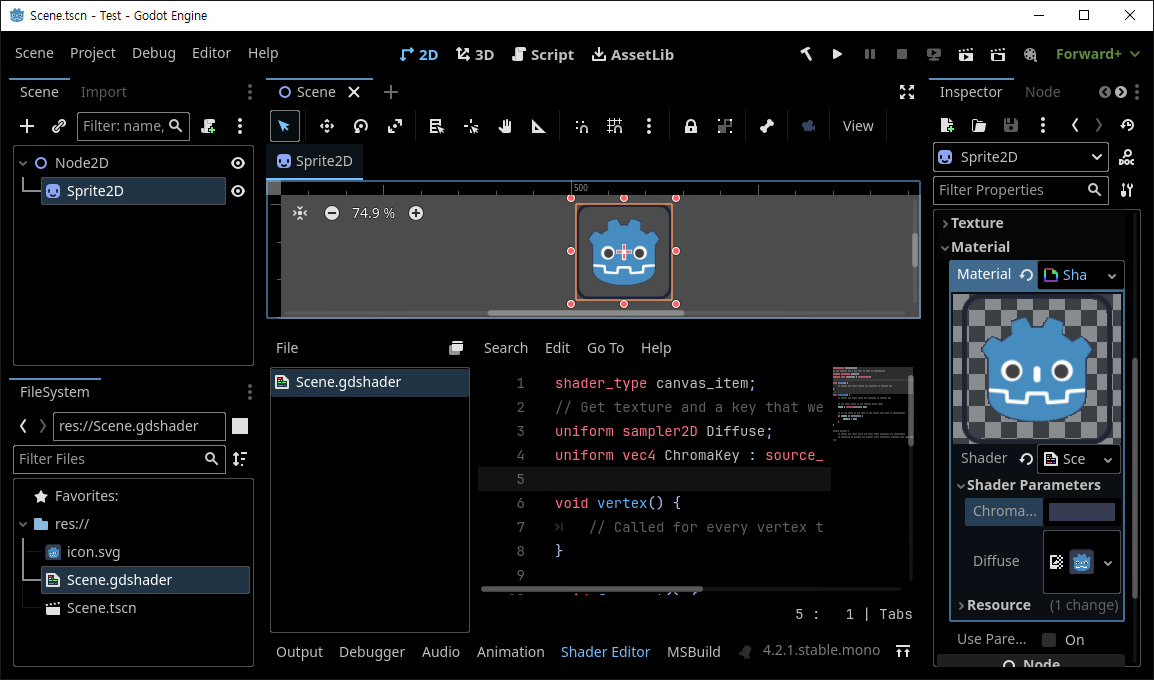

Shader Parameters를 아래와 같이 지정한다.

ChromaKey: R:54 G:61 B:82 A:255 (Godot 이미지의 배경색)

Diffuse: 텍스쳐 이미지와 동일하게 지정

※ Diffuse에 이미지 지정시 Texture 파라미터의 filter를 선택할 수 없어 이미지가 흐리게 보일 수 있다. 필요하다면 셰이더 코드에서 Diffuse 선언을 아래와 같이 수정한다.

uniform sampler2D Diffuse : filter_nearest;

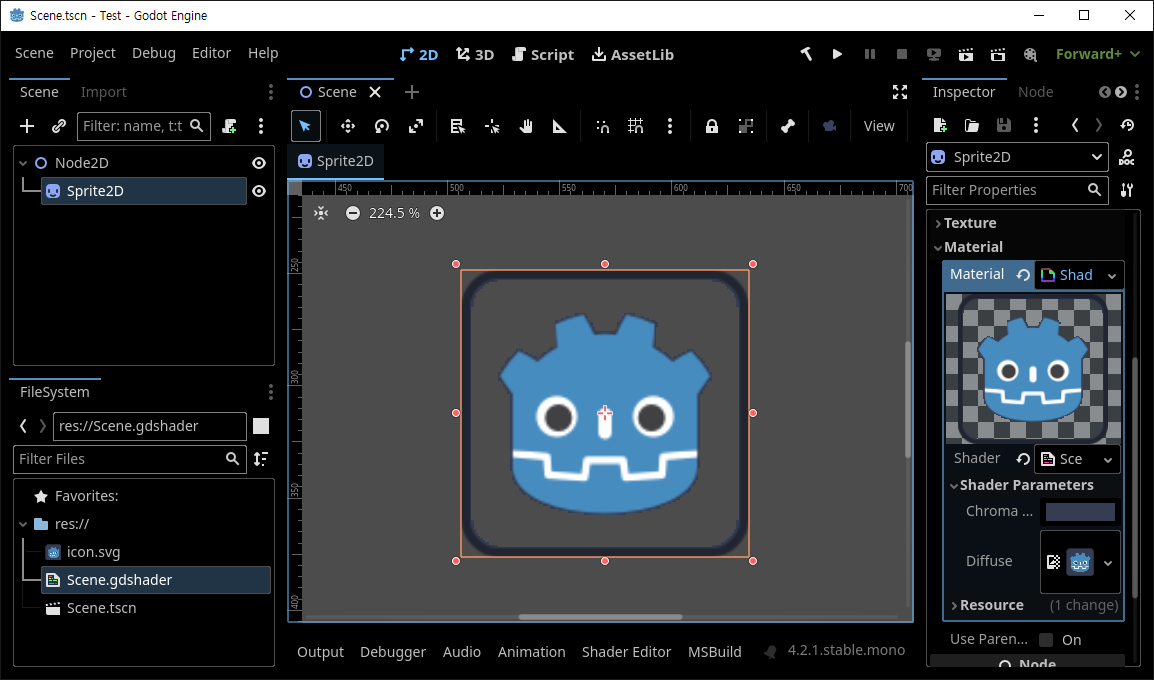

Godot 이미지의 배경이 투명해졌다.

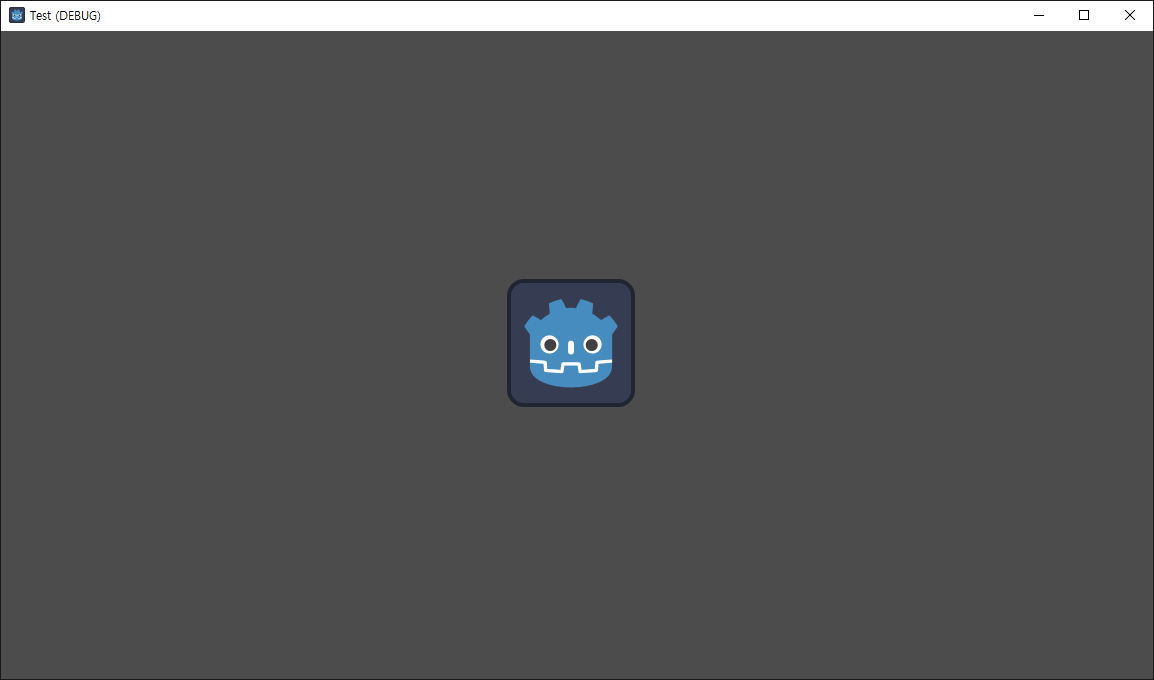

하지만 게임을 실행해 보면 배경이 투명하지 않다.



// If the color is the same as the chroma key, make it transparent.
if (distance(COLOR, ChromaKey) < 0.001) {
    COLOR.a = 0.0;
}



vec4 타입의 ChromaKey와 COLOR 데이터 타입의 비교에서 약간의 오차가 발생하는거 같다.

if()을 위와 같이 수정한다.



원하는 색이 정상적으로 투명하게 변한다.



※ 참고

이렇게 하나의 스프라이트에 셰이더를 적용하면 같은 씬의 다른 스프라이트에도 모두 같은 방식으로 셰이더를 적용해야 아래와 같은 에러가 생기지 않는 경우가 발생할 수 있다.

E 0:00:01:0199   swap_buffers: Vulkan: Cannot submit graphics queue. Error code: VK_ERROR_DEVICE_LOST
  <C++ Error>    Condition "err" is true. Returning: ERR_CANT_CREATE
  <C++ Source>   drivers/vulkan/vulkan_context.cpp:2536 @ swap_buffers()

E 0:00:01:0208   prepare_buffers: Vulkan: Did not create swapchain successfully. Error code: VK_NOT_READY
  <C++ Error>    Condition "err != VK_SUCCESS" is true. Breaking.
  <C++ Source>   drivers/vulkan/vulkan_context.cpp:2459 @ prepare_buffers()
