[Unity2D] Tilemap & Sprite Collision and Shadow 타일맵 & 스프라이트 충돌 및 그림자

Unity 2025. 6. 2. 22:07 |
반응형

유니티 2D Sprite 및 Tile Palette의 각 tile마다 물리적 충돌과 그림자 적용을 위한 Physics Shape을 설정할 수 있다.



스프라이트를 임포트하면 Inspector - Sprite Mode - Generate Physics Shape 설정을 체크해서 Physics Shape 설정을 하지 않은 스프라이트에 대해 기본 Physics Shape을 생성하게 할 수 있다. 하지만 이 설정은 shape이 임의로 정해진다.



원하는 Physics Shape 설정을 위해 Sprite에서 Open Sprite Editor 클릭 - Sprite Editor를 Custom Physics Shape으로 바꾼다



아래 Outline Tool에서 Generate 클릭. (아니면 원하는 Tile에서 클릭&드래그로 Physics Shape을 만들 수 있다)



원하는 형태로 shape을 변경한다. shape은 여러 개 만들 수 있다. 여기서 만드는 Physics Shape은 그림자 뿐만 아니라 충돌 처리를 위한 경계로도 사용된다.



위 그림처럼 필요에 맞게 변경한다.



타일맵은 Tilemap Collider 2D를 추가하고 Composite Operation을 Merge로 바꾼다. Composite Collider 2D를 추가하고, 같이 추가되는 Rigidbody 2D에서 Body Type을 Static으로 바꾼다. (Body Type이 Dynamic으로 되어 있으면 게임 실행 시 밑으로 떨어진다)



Shadow Caster 2D를 추가하고 Casting Source를 Composite Collider 2D로 바꾼다. (Composite Collider 2D 관련 과정은 충돌 계산 및 그림자 효과를 효율적으로 만들기 위한 것이다. 그냥 Tilemap Collider 2D와 Shadow Caster 2D만 추가해서 Shadow Caster 2D의 Casting Source를 Tilemap Collider 2D로 바꾸고 사용해도 문제는 없다)



만약 위 과정을 진행 하고나서 나중에 Sprite의 Physics Shape을 바꾸면 이미 만들어져 있는 Tilemap에서는 바뀐 Physics Shape이 바로 적용되지 않는다. 이때는 Tilemap Collider 2D를 Reset한다. (그러면 Composite Operation을 다시 Merge로 바꿔줘야 한다)



반응형
저작자표시 비영리 변경금지 (새창열림)

'Unity' 카테고리의 다른 글

[Unity] Transparent Background Application 투명 배경 애플리케이션  (0) 2025.12.24
[Unity] Input System Package 유니티 입력 시스템  (0) 2025.12.24
[Unity2D] Simple Character Controller 2D 간단한 2D 캐릭터 컨트롤러  (1) 2025.06.01
[Unity3D] 유니티3D Missing Prefab (Game Object) 경고  (0) 2025.05.16
Unity3D - 유니티3D SerializeField and Range  (0) 2022.08.08
Posted by J-sean
:

[Godot] TileMap Physics Layers Custom Data Layers

Godot 2023. 10. 1. 20:33 |
반응형

타일맵에 Collision Layer, Collision Mask를 설정하고 게임 실행 중 코드에서 Custom Data에 따라 적절히 바꿀 수 있다.

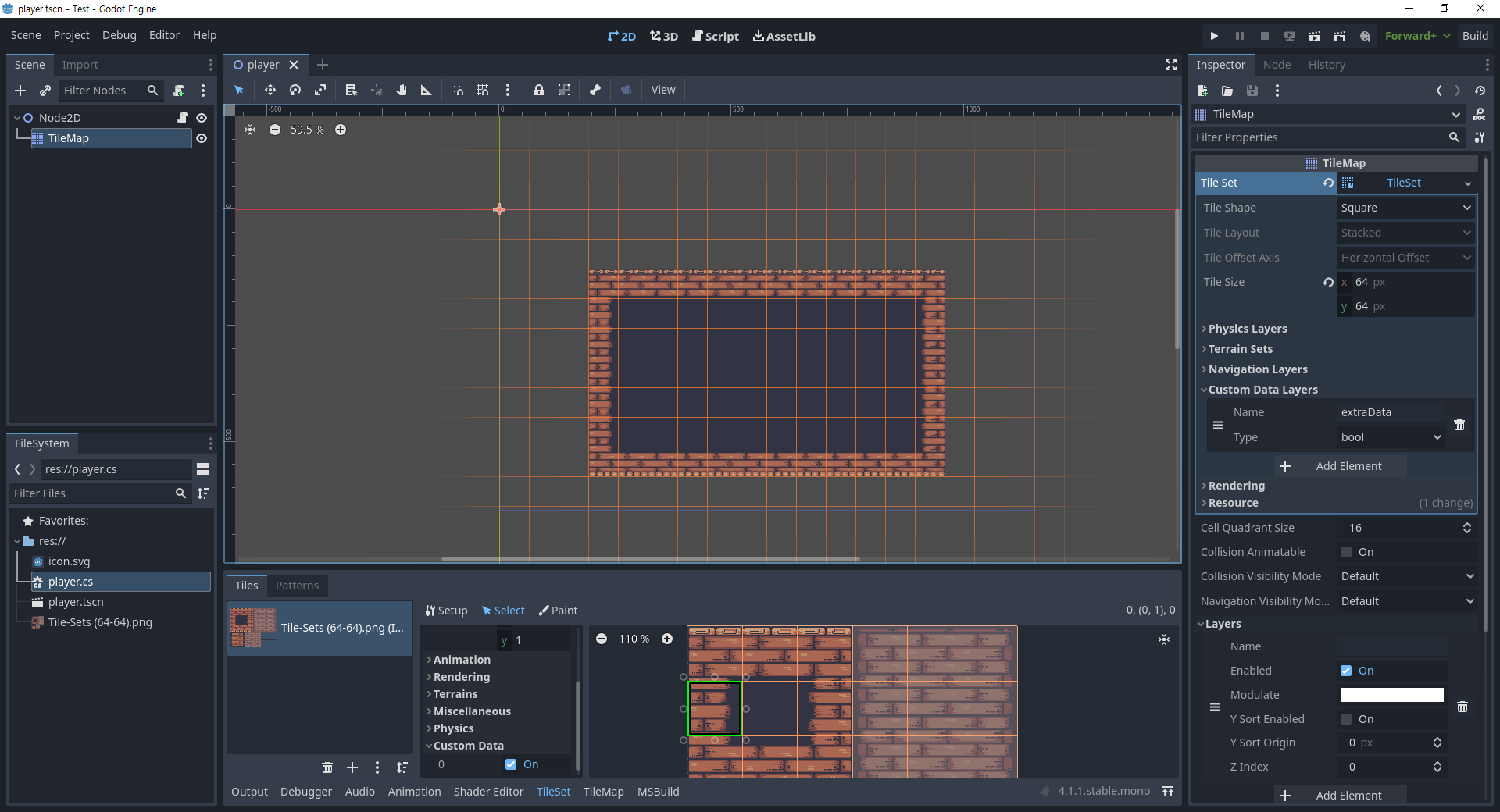

타일맵을 준비한다.



TileMap - Tile Set- Physics Layers - Collision Layer/Mask를 설정한다.

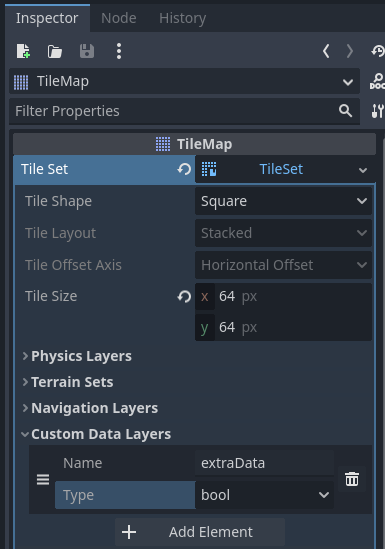

TileMap - Tile Set - Custom Data Layers에 원하는 데이터 이름과 타입을 설정한다.

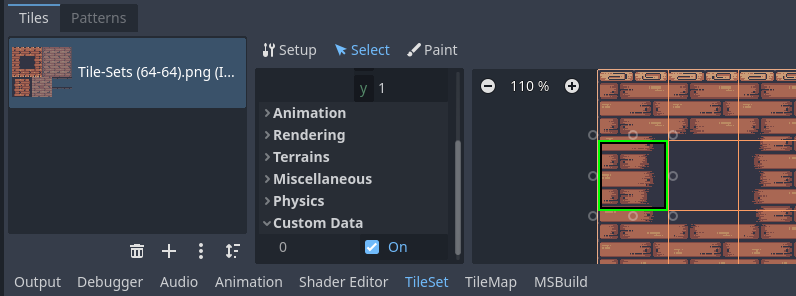

Custom Data를 지정할 타일을 선택하고 Custom Data에 원하는 데이터 값을 설정한다. 위에서 bool 타입을 설정했기 때문에 On(True)이 표시된다. (0은 첫 번째 타일맵 레이어를 뜻한다)



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
using Godot;

public partial class player : Node2D
{
    [Export]
    CharacterBody2D character;

    public override void _Ready()
    {
        //character = GetNode<CharacterBody2D>("CharacterBody2D");
    }

    public override void _Process(double delta)
    {
        Vector2I mousePosition = GetNode<TileMap>("TileMap").LocalToMap(GetViewport().GetMousePosition());
        // 마우스 커서 위치를 타일맵 좌표로 변환한다.
        int layers = GetNode<TileMap>("TileMap").GetLayersCount();
        // 타일맵 레이어 갯수를 가져온다.

        for (int layer = 0; layer < layers; layer++)
        {
            TileData td = GetNode<TileMap>("TileMap").GetCellTileData(layer, mousePosition);
            // 마우스가 위치한 타일의 타일 데이터를 가져온다.
            if (td != null)
            {
                GD.Print($"Layer: {layer}");
                GD.Print($"CustomData: {td.GetCustomData("extraData")}");
                // TileMap - Inspector - Custom Data Layers 에서 추가한 변수를
                // TileSet탭 - Tiles탭 - Select - Custom Data 에서 세팅한 값.

                //GetNode<TileMap>("TileMap").TileSet.SetPhysicsLayerCollisionLayer(layer, 8);
                //GetNode<TileMap>("TileMap").TileSet.SetPhysicsLayerCollisionMask(layer, 16);
                // extraData 값을 확인하고 그에 맞게 레이어 값을 바꿀 수 있다.

                //int groundLayer = 1;
                //int buildingLayer = 2;
                //character.SetCollisionLayerValue(groundLayer, false);
                //character.SetCollisionMaskValue(buildingLayer, true);
                // 아니면 상화에 따라 캐릭터의 collision layer/mask 값을 바꿀 수 있다.
                // 주의할 점은 SetCollisionXXXValue()의 레이어 값은 1~32이므로 미리 변경하고 싶은
                // 레이어 번호를 변수에 저장하고 사용하자. 0 이 들어가면 안된다.
            }
            else
            {
                GD.Print("NULL");
            }

            GD.Print($"Collision Layer:" +
                $"{GetNode<TileMap>("TileMap").TileSet.GetPhysicsLayerCollisionLayer(layer)}");
            GD.Print($"Collision Mask:" +
                $"{GetNode<TileMap>("TileMap").TileSet.GetPhysicsLayerCollisionMask(layer)}");
            // 1번 레이어(마스크) value: 1
            // 2번 레이어(마스크) value: 2
            // 3번 레이어(마스크) value: 4
            // 4번 레이어(마스크) value: 8
            // ... 9번 레이어(마스크) value: 256 ...
        }
    }
}






스크립트를 작성한다.

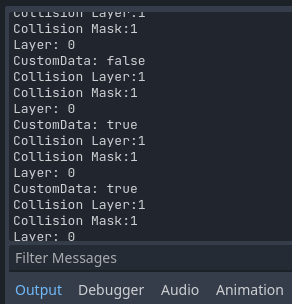

게임을 실행하면 마우스 위치에 따라 정보가 표시된다.
