[Assembly Language] RDTSC 명령어 활용

Assembly 2023. 1. 11. 09:44 |
반응형

Intel® 64 and IA-32 Architectures Software Developer’s Manual을 확인해 보자.





RDTSC—Read Time-Stamp Counter

Reads the current value of the processor’s time-stamp counter (a 64-bit MSR) into the EDX:EAX registers. The EDX register is loaded with the high-order 32 bits of the MSR and the EAX register is loaded with the low-order 32 bits. (On processors that support the Intel 64 architecture, the high-order 32 bits of each of RAX and RDX are cleared.) The processor monotonically increments the time-stamp counter MSR every clock cycle and resets it to 0 whenever the processor is reset.

RDTSC 인스트럭션은 프로세서의 time-stamp counter를 EDX:EAX 레지스터로 가져온다. EDX에는 상위 32비트가 저장되고 EAX에는 하위 32비트가 저장된다.



EDX, EAX에 저장되는 값을 확인해 보자.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
%include "io64.inc"

section .text
global CMAIN
CMAIN:
    rdtsc

    PRINT_STRING 'High-order 32 bits of Time Stamp Counter: '
    PRINT_HEX 4, edx
    NEWLINE
    NEWLINE

    PRINT_STRING 'Low-order 32 bits of Time Stamp Counter: '
    PRINT_HEX 4, eax
    NEWLINE
    NEWLINE

    PRINT_STRING 'Time Stamp Counter: '
    shl rdx, 32
    xor rdx, rax
    PRINT_HEX 8, rdx

    xor rax, rax
   ret






EDX, EAX의 값을 확인한다.



EAX 레지스터에 저장된 값을 이용해 1~10까지의 랜덤 넘버를 추출해 보자.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
%include "io64.inc"

section .text
global CMAIN
CMAIN:
    rdtsc

    ;eax에 저장되는 값을 사용한다.
    PRINT_STRING 'Low-order 32 bits of Time Stamp Counter (dividend): '
    PRINT_HEX 4, eax
    NEWLINE
    NEWLINE

    ;2byte 이상 나누기 연산시 div 는 dx, ax를 사용한다.
    ;나누어지는 값을 dx:ax에 나누어 삽입해야 하므로 edx를 0으로 만들고 eax의
    ;값 중 2바이트만 사용한다.
    xor edx, edx
    and eax, 0x0000ffff
    PRINT_STRING 'DX: '
    PRINT_HEX 2, dx
    NEWLINE
    PRINT_STRING 'AX: '
    PRINT_HEX 2, ax
    NEWLINE
    NEWLINE

    mov bx, 0xa ;나누는 수를 10으로 설정한다.
    PRINT_STRING 'Divisor: '
    PRINT_HEX 2, bx
    NEWLINE

    div bx ;bx(10)로 나눈다. 나머지는 0~9가 나온다.
    PRINT_STRING 'Quotient: '
    PRINT_HEX 2, ax ;몫은 ax에 저장된다.
    NEWLINE
    PRINT_STRING 'Remainder: '
    inc dx
    ;나머지는 dx에 저장된다. 1을 더해서 범위를 1~10으로 맞춘다.
    PRINT_HEX 2, dx

    xor rax, rax
   ret








Remainder로 1~10의 숫자가 무작위로 추출된다.



그런데 실제로 여러번 해 보면 홀수만 나오는 것을 알 수 있다. 내 컴퓨터에서만 그러는건지는 모르겠지만 rdtsc 명령어가 (EAX 레지스터에)짝수만 반환하기 때문이다. (마지막에 1을 더하므로 결국 홀수가 된다)



EDX 레지스터의 값을 사용해 보자.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
%include "io64.inc"

section .text
global CMAIN
CMAIN:
    rdtsc

    ;edx에 저장되는 값을 사용한다.
    PRINT_STRING 'High-order 32 bits of Time Stamp Counter (dividend): '
    PRINT_HEX 4, edx
    NEWLINE
    NEWLINE

    ;2byte 이상 나누기 연산시 div 는 dx, ax를 사용한다.
    ;나누어지는 값을 dx:ax에 나누어 삽입해야 하므로 edx의 값을 eax에 저장하고
    ;edx를 0으로 만든다. 그리고 eax의 값 중 2바이트만 사용한다.
    mov eax, edx
    xor edx, edx
    and eax, 0x0000ffff
    PRINT_STRING 'DX: '
    PRINT_HEX 2, dx
    NEWLINE
    PRINT_STRING 'AX: '
    PRINT_HEX 2, ax
    NEWLINE
    NEWLINE

    mov bx, 0xa ;
    PRINT_STRING 'Divisor: '
    PRINT_HEX 2, bx
    NEWLINE

    div bx
    PRINT_STRING 'Quotient: '
    PRINT_HEX 2, ax
    NEWLINE
    PRINT_STRING 'Remainder: '
    inc dx
    PRINT_HEX 2, dx

    xor rax, rax
   ret

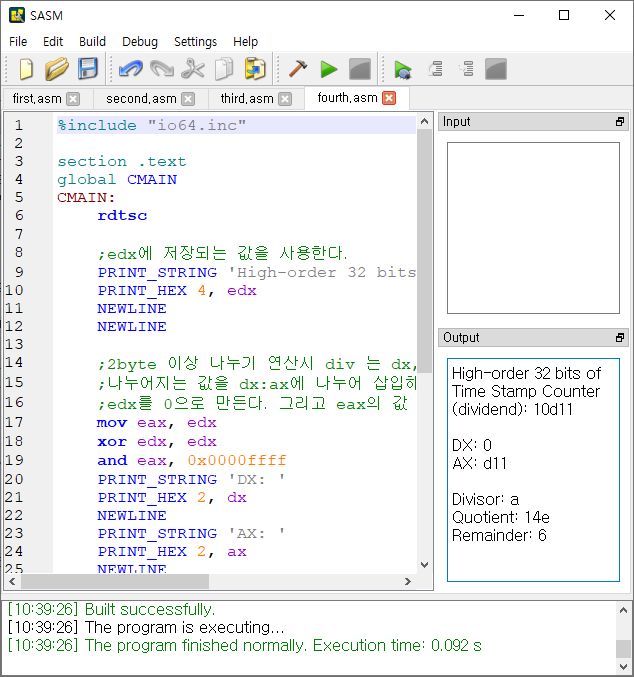

홀수, 짝수 상관없이 1~10의 숫자가 무작위로 추출된다.

하지만 EDX 레지스터의 값은 일반적인 시간의 '초' 단위와 비슷한 간격으로 바뀐다. 프로그램을 빠르게 반복 실행하면 동일한 숫자가 반복되어 나오는걸 알 수 있다. 빠른 반복 추출이 필요하다면 EAX 레지스터의 값 중 하위 2바이트가 아닌 중간 2바이트 숫자를 이용하는 등 다른 방법으로 랜덤 넘버를 추출한다.



※ 주의

DIV 연산시 나누는 수가 작아 몫이 너무 크게 되면 ax가 저장할 수 있는 용량(2바이트)을 넘어서게 되고 Program received signal SIGFPE, arithmetic exception 메세지가 나타난다. Floating-Point Exception을 의미하지만 0으로 나누는 연산과 같은 모든 산술 연산 에러를 포함한다.

Program Error Signals



SIGFPE 예외 발생시 프로그램이 멈추게 된다. 디버깅해야 메세지를 확인 할 수 있다.



반응형
저작자표시 비영리 변경금지

'Assembly' 카테고리의 다른 글

[Assembly Language] Setup an Assembly Project on Visual Studio  (0) 2023.01.12
[Assembly Language] CMOVcc 명령어 활용  (0) 2023.01.11
EMU8086 - MICROPROCESSOR EMULATOR 마이크로 프로세서 에뮬레이터  (0) 2023.01.05
Visual Studio Assembler Output - 비주얼 스튜디오 어셈블리어 코드 생성  (0) 2023.01.04
MASM 6.11  (0) 2022.12.16
Posted by J-sean
:

Random Number Generator(RNG) - OpenCV 난수 발생기 사용

OpenCV 2019. 7. 13. 23:32 |
반응형

Random number generator. It encapsulates the state (currently, a 64-bit integer) and has methods to return scalar random values and to fill arrays with random values. Currently, it supports uniform and Gaussian (normal) distributions. The generator uses Multiply-With-Carry algorithm, introduced by G. Marsaglia (http://en.wikipedia.org/wiki/Multiply-with-carry). Gaussian-distribution random numbers are generated using the Ziggurat algorithm (http://en.wikipedia.org/wiki/Ziggurat_algorithm), introduced by G. Marsaglia and W. W. Tsang.


아래 코드는 OpenCV에서 지원하는 난수 발생기의 사용 방법 입니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;

int main(int argc, char** argv)
{
    RNG rng(getTickCount());    // Constructor sets the state to the specified value.
    Mat mat(300, 400, CV_8SC3);

    // Fills arrays with random numbers.
    rng.fill(mat, RNG::UNIFORM, Scalar::all(0), Scalar::all(255));

    // Returns uniformly distributed integer random number from [a,b) range
    cout << "RNG::uniform()" << endl;
    cout << "- rng.uniform(0, 255): " << rng.uniform(0, 255) << endl;
    cout << "- rng.uniform(0.0f, 255.0f): " << rng.uniform(0.0f, 255.0f) << endl;
    cout << "- rng.uniform(0.0, 255.0): " << rng.uniform(0.0, 255.0) << endl << endl;

    // Returns a random integer sampled uniformly from [0, N).
    cout << "RNG::operator()" << endl;
    for (int i = 0; i < 5; i++)
        cout << "- rng(10): " << rng(10) << endl;

    // The method updates the state using the MWC algorithm and returns
    // the next 32-bit random number.
    cout << endl << "RNG::next()" << endl;
    for (int i = 0; i < 5; i++)
        cout << "- rng.next(): " << rng.next() << endl;

    imshow("RNG", mat);

    waitKey(0);

    return 0;
}
cs



Matrix filled by RNG::fill().


Random numbers generated by RNG.
