USB to Serial(RS232) Converter KW-880C

USB Serial Port를 사용해 보자.





AX781x0_MCS78x0_Win11_64bit_Driver_v3.22.2.0.zip

1.08MB

Windows 11(x64)



포트에 아무것도 연결하지 않은 상태에서 간단히 테스트할 수 있는 코드를 작성해 보자.

import serial
import time
import sys

serials = []
ports = ['COM2', 'COM7', 'COM8', 'COM9', 'COM10', 'COM11', 'COM12', 'COM13']
baudrate = 9600
databit = serial.EIGHTBITS
stopbit = serial.STOPBITS_ONE
parity = serial.PARITY_NONE

try:
    ser1 = serial.Serial(ports[0], baudrate, databit, parity, stopbit, timeout=1)
    ser2 = serial.Serial(ports[1], baudrate, databit, parity, stopbit, timeout=1)
    ser3 = serial.Serial(ports[2], baudrate, databit, parity, stopbit, timeout=1)
    ser4 = serial.Serial(ports[3], baudrate, databit, parity, stopbit, timeout=1)
    ser5 = serial.Serial(ports[4], baudrate, databit, parity, stopbit, timeout=1)
    ser6 = serial.Serial(ports[5], baudrate, databit, parity, stopbit, timeout=1)
    ser7 = serial.Serial(ports[6], baudrate, databit, parity, stopbit, timeout=1)
    ser8 = serial.Serial(ports[7], baudrate, databit, parity, stopbit, timeout=1)

    time.sleep(2)  # 장치 초기화 대기

    # 각 포트 연결 상태 확인
    for ser in [ser1, ser2, ser3, ser4, ser5, ser6, ser7, ser8]:
        if ser.is_open:
            print(f"{ser.port} 포트에 성공적으로 연결되었습니다.")
        else:
            print(f"{ser.port} 포트에 연결할 수 없습니다.")
            sys.exit(1)

    # 테스트 신호 5회 반복 전송
    for _ in range(5):
        for ser in [ser1, ser2, ser3, ser4, ser5, ser6, ser7, ser8]:
            test_signal = b"Test Signal\r\n"
            ser.write(test_signal)
            #print(f"{ser.port} 포트에 데이터 전송 완료: {test_signal}")
            time.sleep(0.2)

    """
    # 수신 데이터 확인 (응답이 있을 경우 출력)
    time.sleep(0.5)
    for ser in [ser1, ser2, ser3, ser4, ser5, ser6, ser7, ser8]:
        if ser.in_waiting > 0:
            response = ser.readline()
            print(f"{ser.port} 포트에서 수신된 데이터: {response}")
    """

    # 연결 종료
    for ser in [ser1, ser2, ser3, ser4, ser5, ser6, ser7, ser8]:
        ser.close()
        print(f"{ser.port} 포트를 안전하게 닫았습니다.")

except serial.SerialException as e:
    print(f"시리얼 포트 오류: {e}")

except Exception as e:
    print(f"오류 발생: {e}")

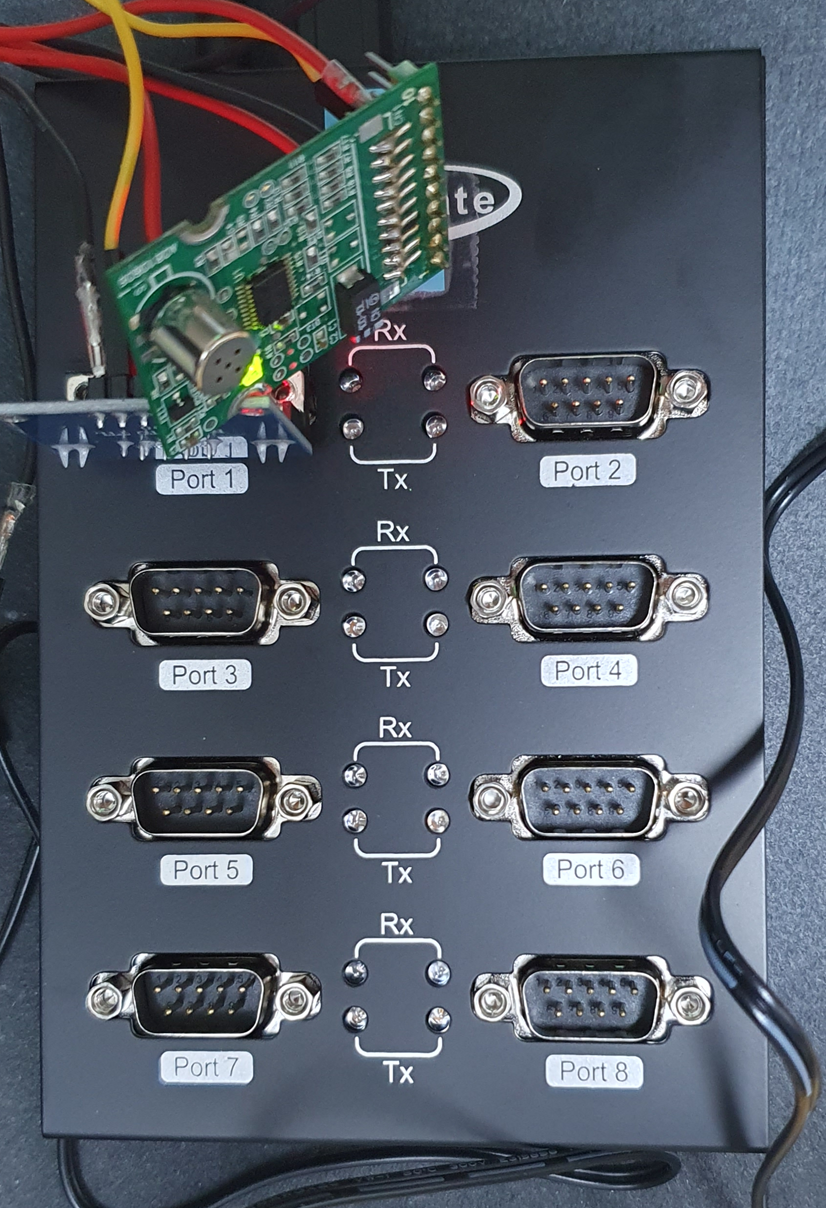

Tx LED가 순서대로 깜빡거린다.





이번엔 FIS 센서를 연결하고 데이터를 수신해 보자.



2026.05.15 - [Raspberry Pi & Arduino] - [Arduino] FIS Low concentration solvent gas sensor module



FIS 센서는 TTL 시그널을 사용하므로 RS232 - TTL 컨버터가 필요하다.

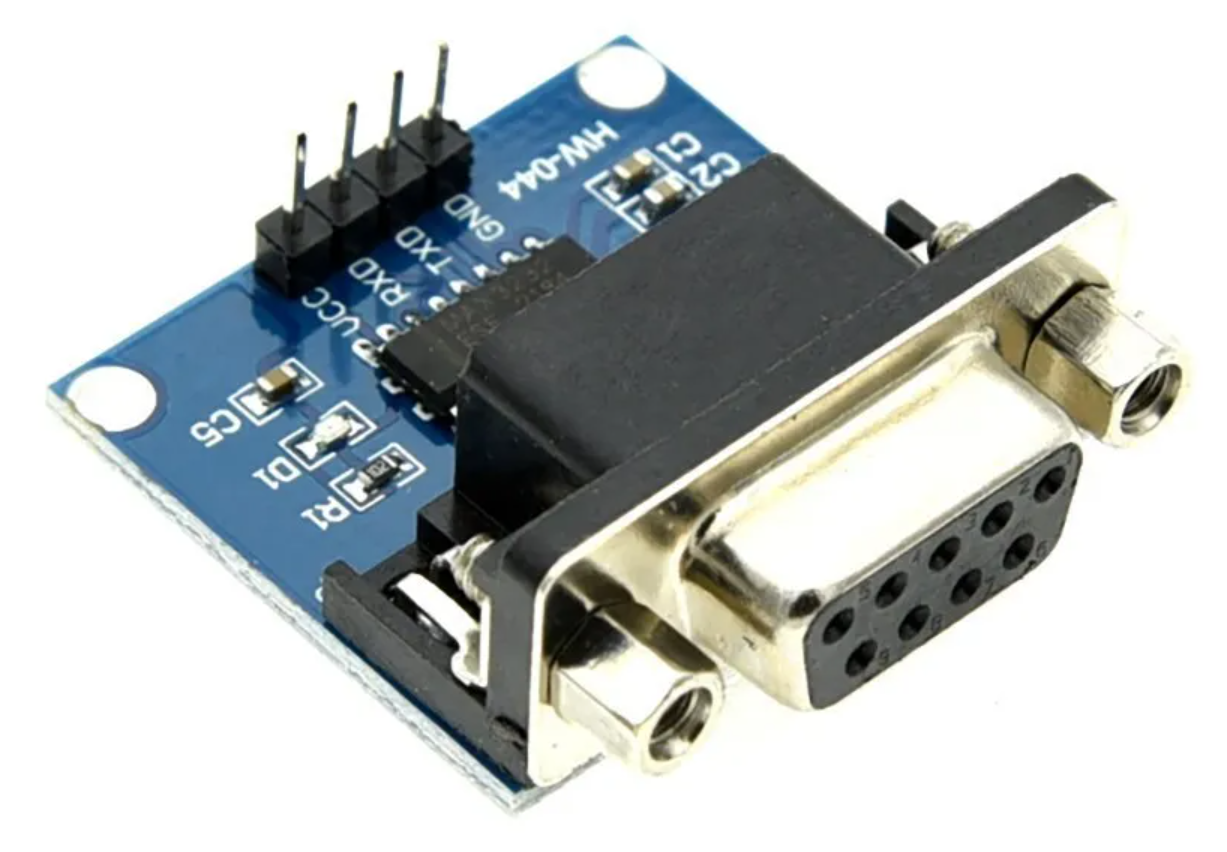

RS232 - TTL Converter



FIS Sensor	RS232 - TTL Converter	Power
1 VDD	VCC	VCC(5V)
2 VSS(GND)	GND	GND
6 SERIAL	TXD
7 RST		VCC(5V)



※ 주의

FIS Sensor의 6번(SERIAL) 핀은 Converter의 TXD에 연결해야 한다. RXD에 연결하면 안 된다.

센서에서 데이터가 계속 생성되도록 7번(RST) 핀은 VCC에 연결한다.



import serial
import time
import sys

try:
    serialPort = serial.Serial('COM2', 9600, 8, 'N', 1, timeout=1)
    # 시리얼 통신 설정. COM3 포트, 9600 보드레이트, 8 데이터 비트, 패리티 없음, 1 스톱 비트, 타임아웃 1초.
    time.sleep(1)  # 시리얼 연결이 초기화될 때까지 대기

except Exception as e:
    print("Serial error: ", e)
    sys.exit(0)

try:
    while (serialPort.readable()): # 시리얼 포트가 읽을 수 있는 상태인지 확인.
        if (serialPort.in_waiting > 0): # 시리얼 버퍼에 대기 중인 데이터가 있는지 확인.
            print(serialPort.readline().decode("utf-8", errors="ignore"), end="")
            # readline() 메서드를 사용하여 시리얼 포트에서 한 줄씩 데이터를 읽고 UTF-8로 디코딩하여 출력.
            # 오류가 발생할 경우 무시하도록 설정.
        else:
            print("No data waiting in the serial buffer.")

        time.sleep(0.2)

except KeyboardInterrupt:
    print("\n[알림] Ctrl+C 입력 감지. 프로그램을 종료합니다.")

finally:
    if 'serialPort' in locals() and serialPort.is_open:
        # locals() 함수를 사용하여 serialPort 변수가 정의되어 있는지 확인하고, 시리얼 포트가 열려 있는지 확인.
        serialPort.close()
        print("시리얼 포트가 안전하게 닫혔습니다.")



H0196에 알코올을 감지했다.





※ 참고

드라이버 다운로드 및 설치방법
