미니 오락기 만들기 - Mini Arcade Bartop DIY

어릴적 누구나 하나쯤 갖고 싶던 오락실 게임기. 이젠 나도 하나 가져봐야 한다고 생각했다.

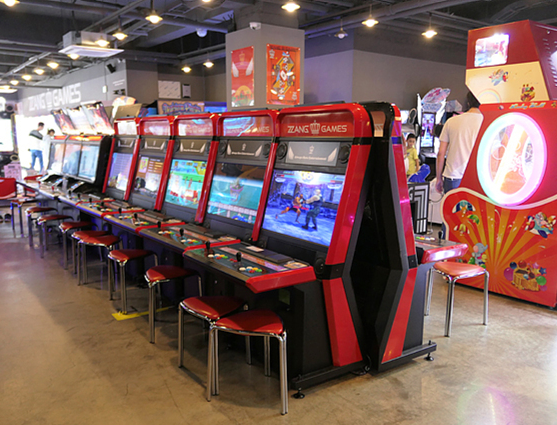

오락실

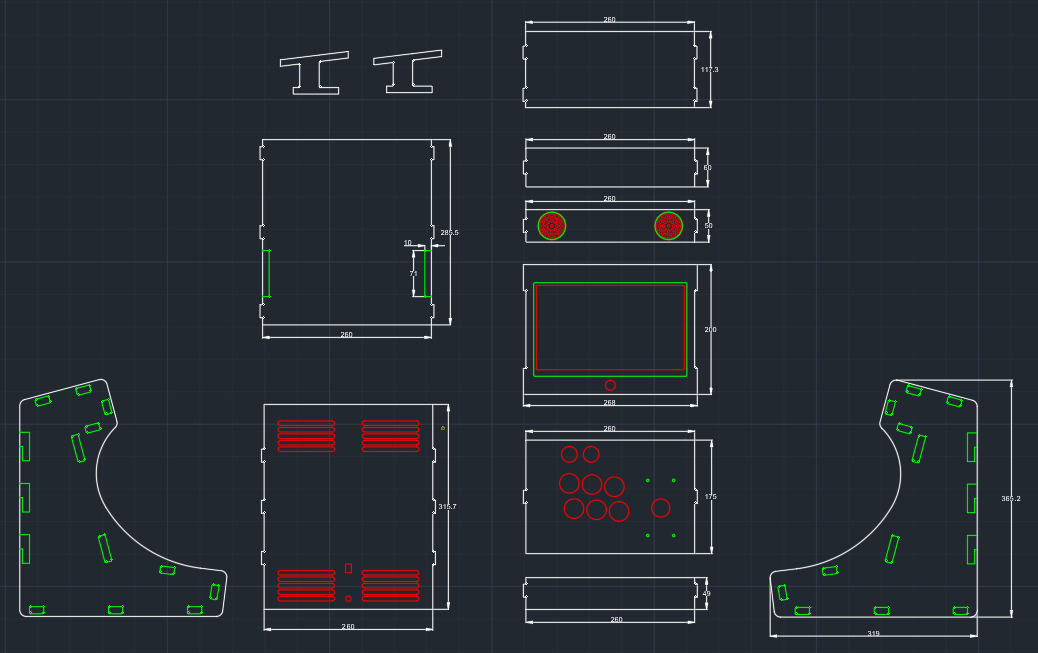

그래서 해 봤다. 오락기 디자인.

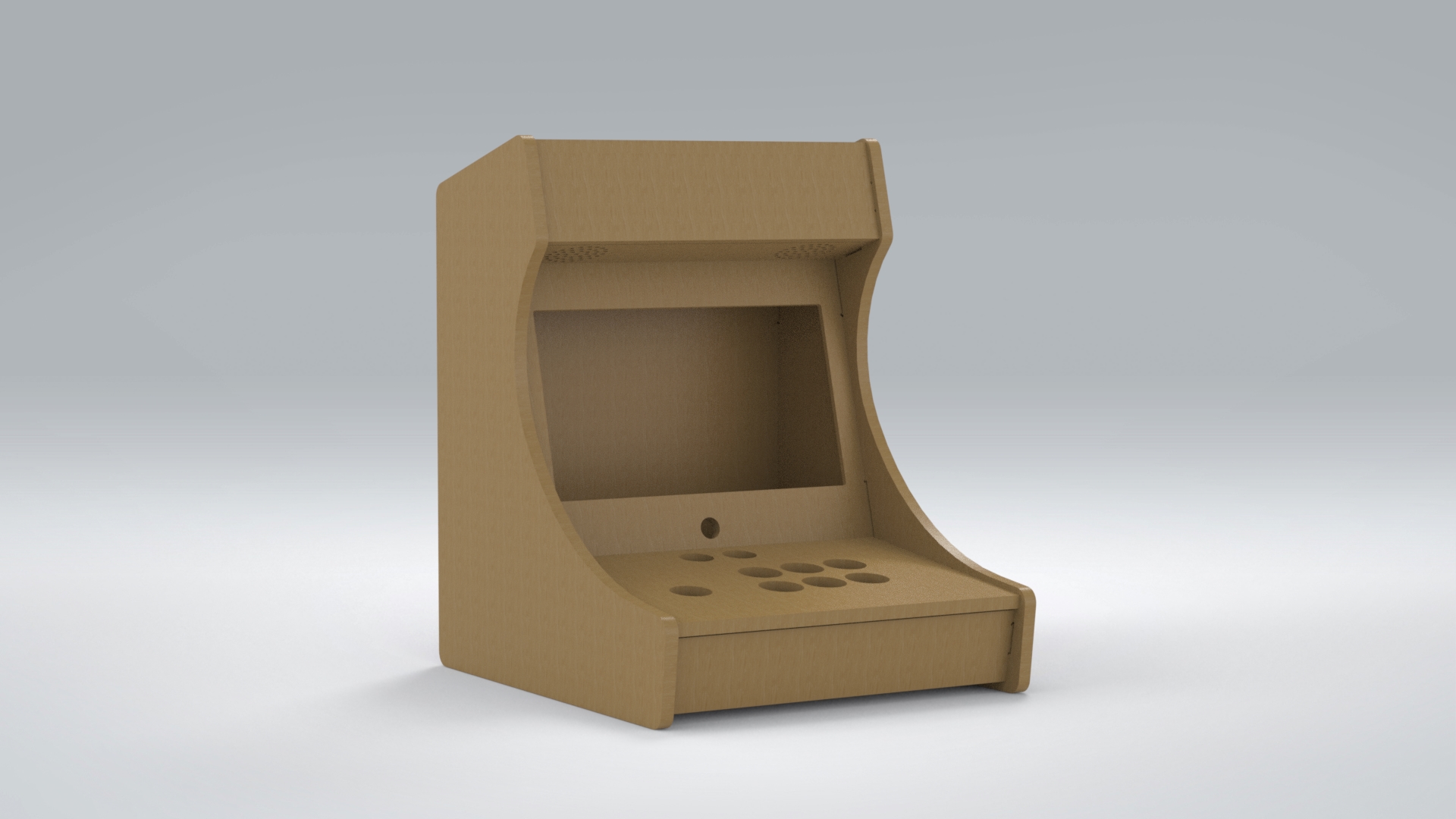

디자인 대로 3D 모델링하고 조립해서 렌더링도 해 봤다.

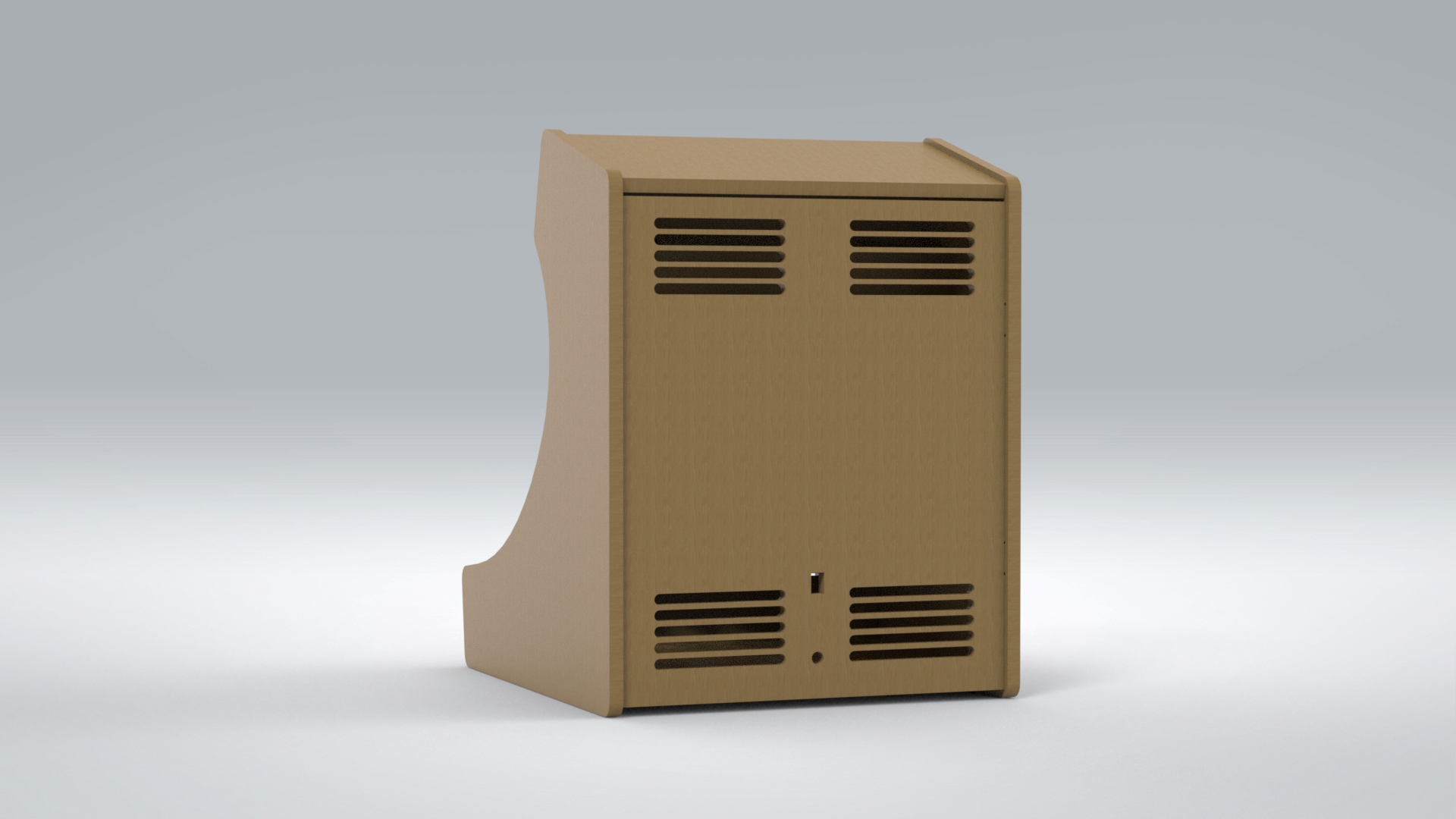

이건 뒷모습 렌더링 이미지.

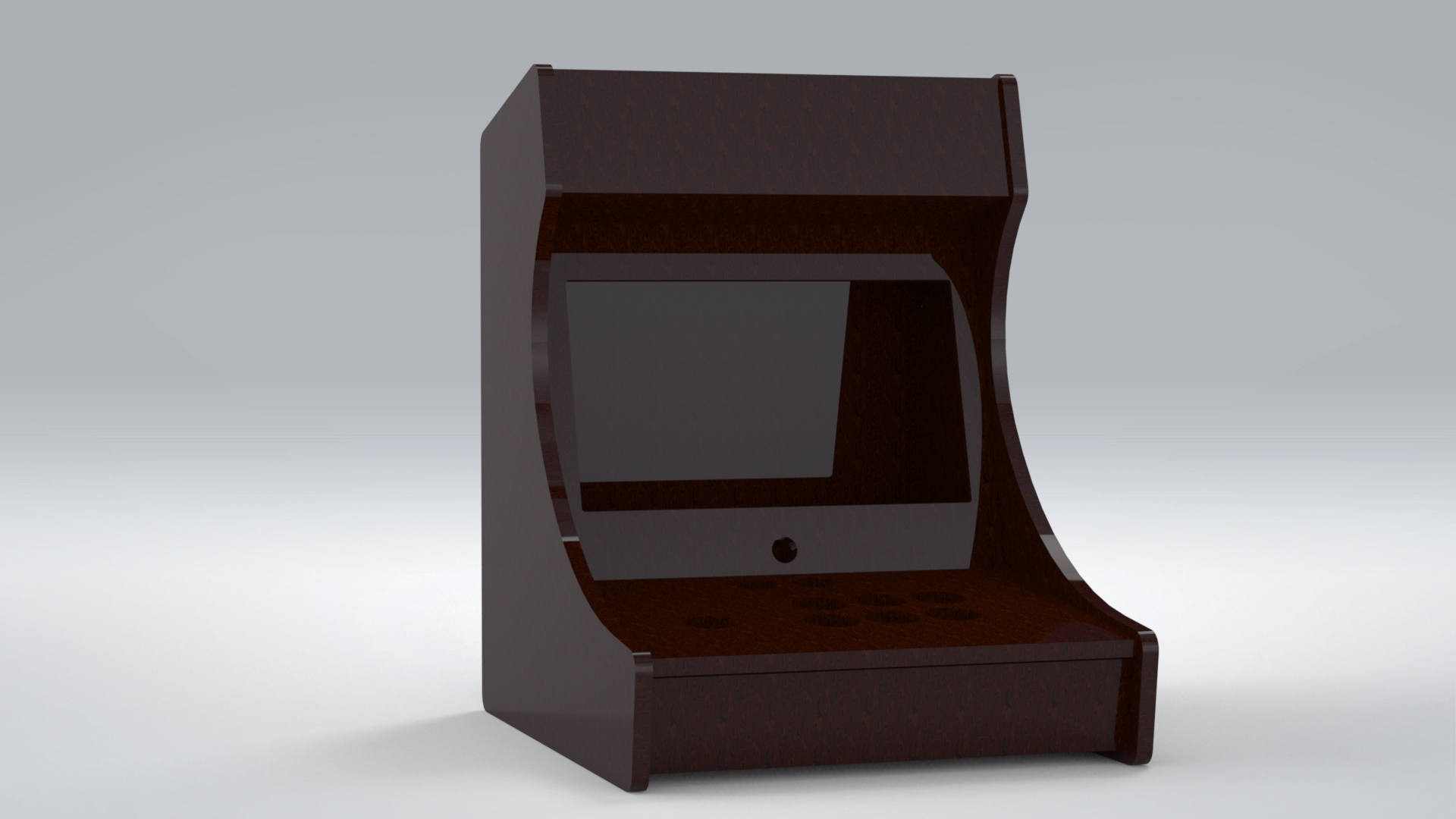

옛날 가구 느낌으로도 렌더링 해 봤다. 이건 쫌...

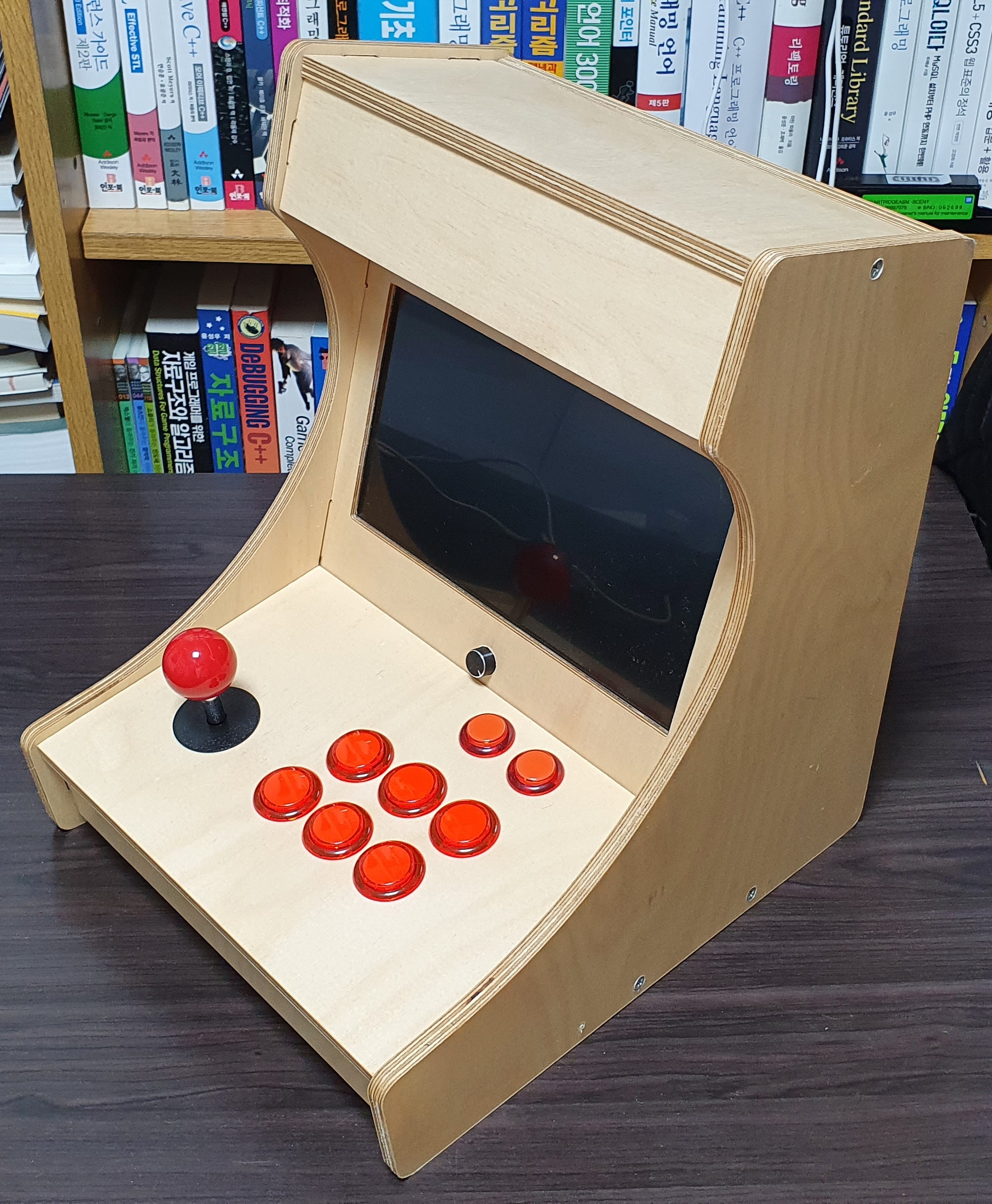

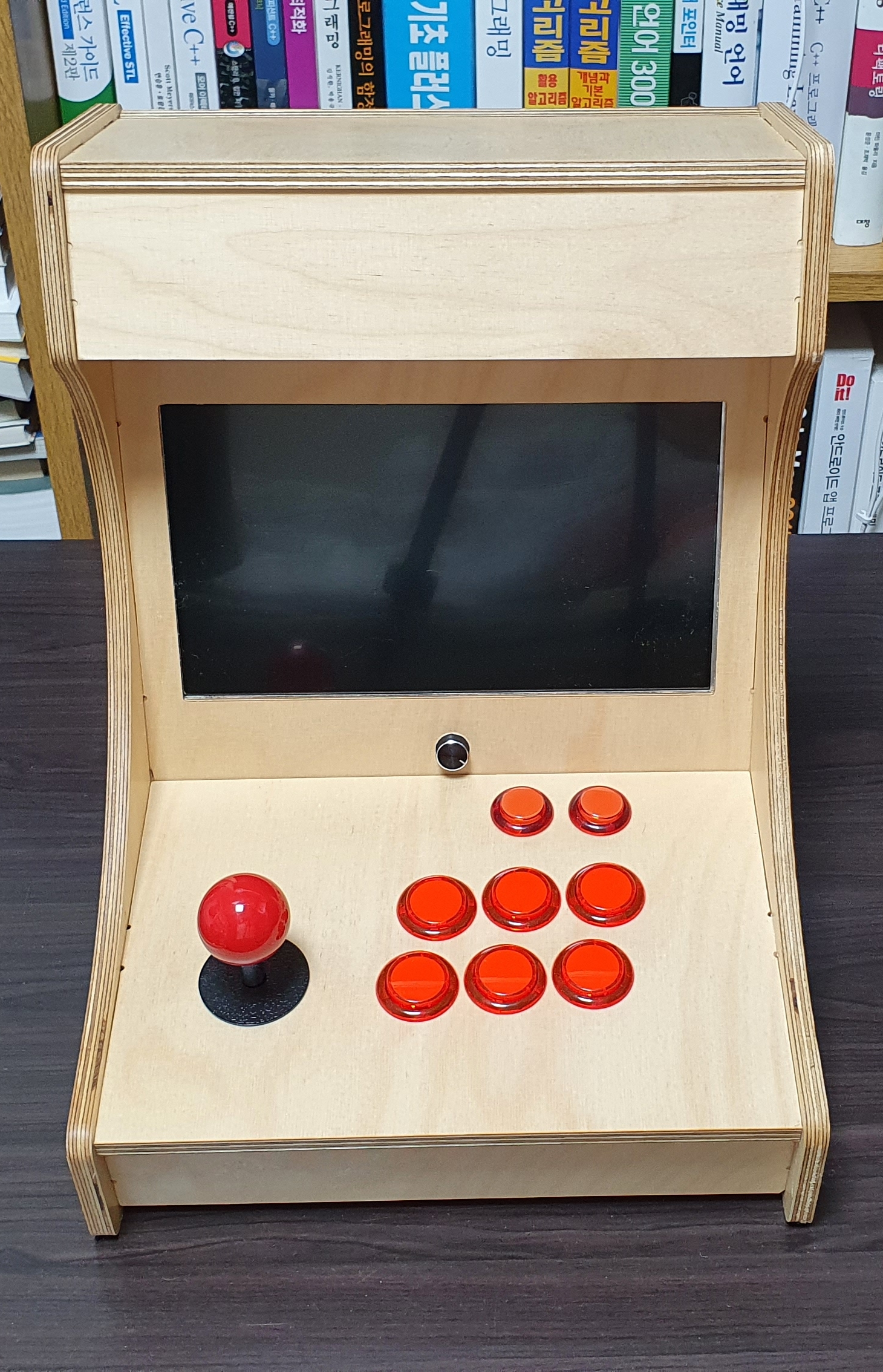

자작나무 합판 9T로 첫 케이스 샘플을 가공하고 부품들을 조립했다.



옆모습

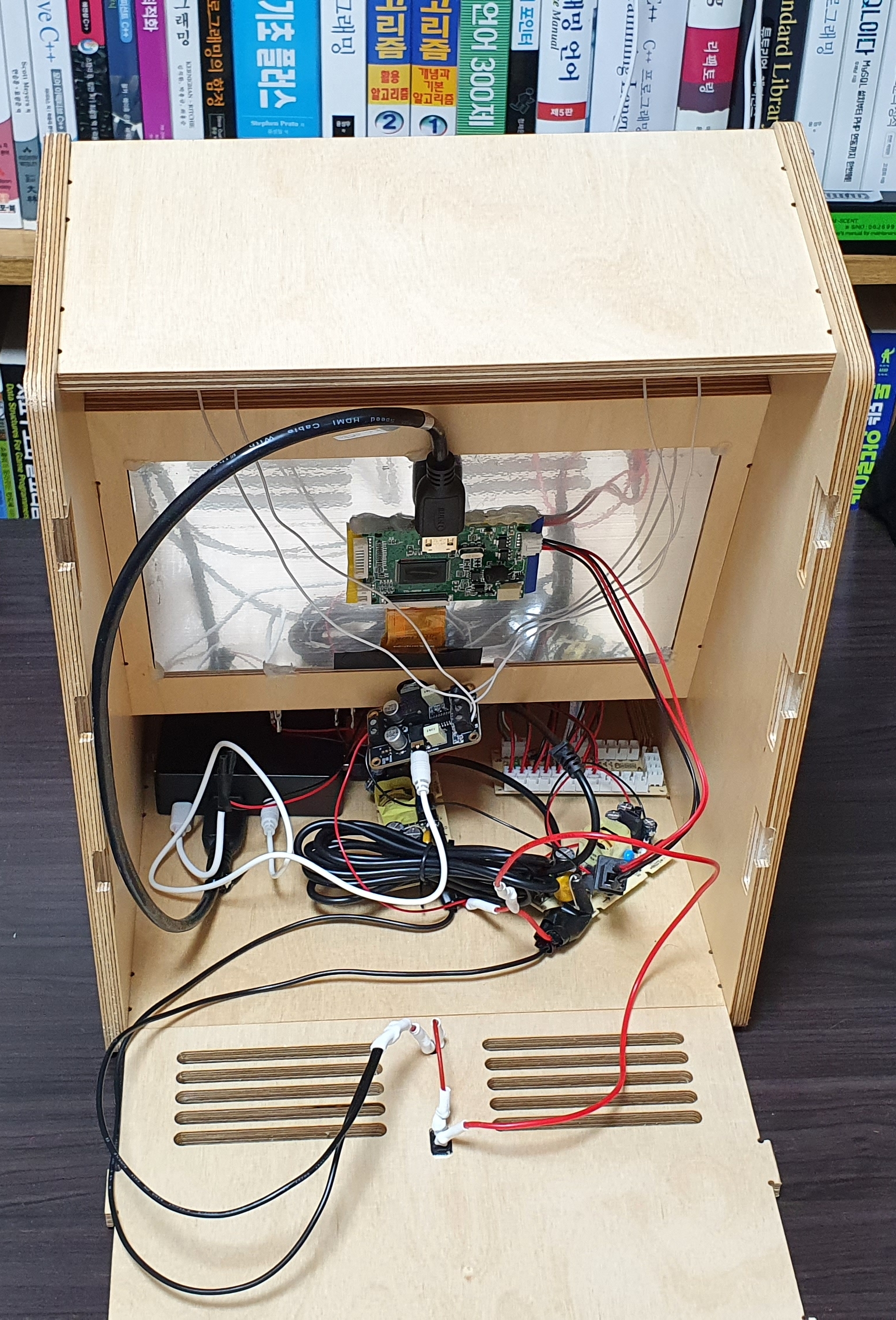

케이스 뒷면을 분리하면 내부를 확인할 수 있다. 샘플이라 부품들을 고정하지는 않았다.



주요 부품 정보:

• Raspberry Pi 3B
• 10.1 inch TFT Display (1024*600)
• PAM8406
• 4Ω 3W Speaker



외형 및 간단한 동작은 영상으로 확인해 보자.

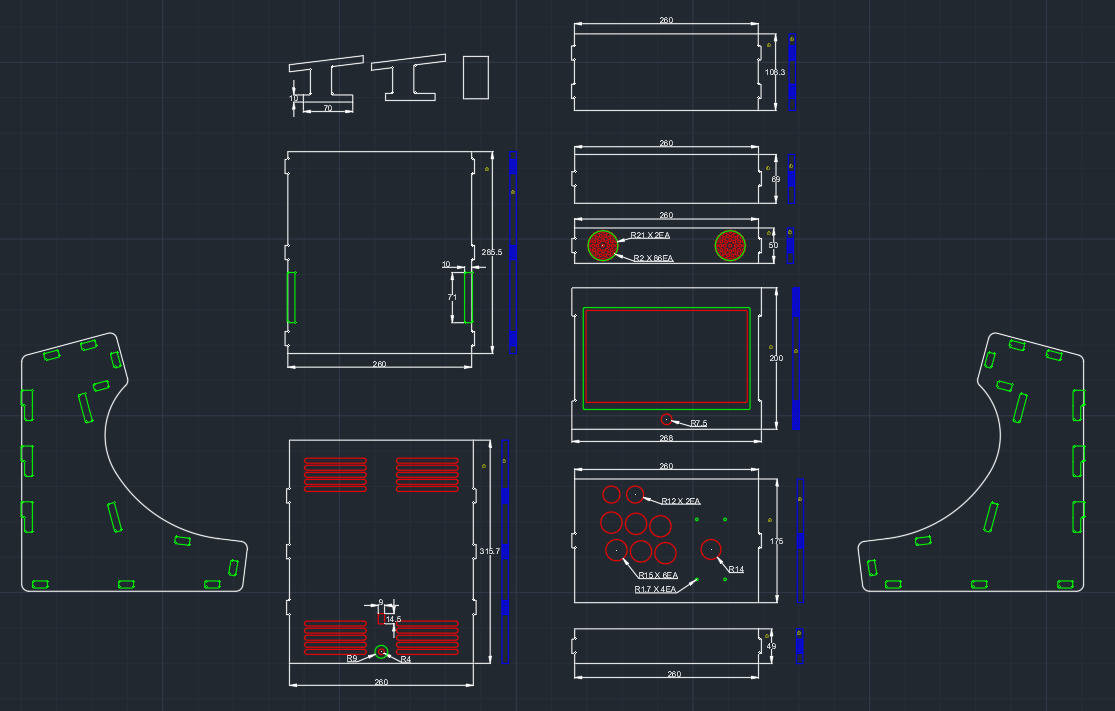

첫 샘플을 조립하며 느낀 개선점을 적용한 두 번째 디자인이다.



개선된 두 번째 케이스 샘플이 완료되면 다시 만들어보며 제작 방법 포스팅 예정이다.
